По архитектуре:

- четвертьсумматоры — бинарные (двухоперандные) сумматоры по модулю без разряда переноса, характеризующиеся наличием двух входов, на которые подаются два одноразрядных числа, и одним выходом, на котором реализуется их арифметическая сумма по модулю;

- полусумматоры — бинарные (двухоперандные) сумматоры по модулю с разрядом переноса, характеризующиеся наличием двух входов, на которые подаются одноимённые разряды двух чисел, и двух выходов: на одном реализуется арифметическая сумма по модулю в данном разряде, а на другом — перенос в следующий (старший разряд);

- полные сумматоры — тринарные (трёхоперандные) сумматоры по модулю с разрядом переноса, характеризующиеся наличием трёх входов, на которые подаются одноимённые разряды двух складываемых чисел и перенос из предыдущего (более младшего) разряда, и двумя выходами: на одном реализуется арифметическая сумма по модулю в данном разряде, а на другом — перенос в следующий (более старший разряд). Такие сумматоры изначально ориентированы только на показательные позиционные системы счисления.

По способу действия:

- последовательные (одноразрядные), в которых обработка разрядов чисел ведётся поочерёдно, разряд за разрядом, на одном и том же одноразрядном оборудовании;

- параллельные (многоразрядные), в которых слагаемые складываются одновременно по всем разрядам, и для каждого разряда имеется своё оборудование;

1) при записи отрицательных чисел обратным кодом можно инвертировать вычитаемое и прибавить

его к уменьшаемому. Если при сложении отрицательных чисел в знаковом разряде возникает перенос,

то бит переноса необходимо прибавить к младшему разряду результата сложения;

2) при записи отрицательных чисел в дополнительном коде необходимо постоянно прибавлять 1 к

младшему разряду суммы.

Правила сложения: сложение двоичных чисел производится поразрядно от младшего разряда к

старшему; в младшем разряде вычисляется сумма младших разрядов слагаемых А и В. Эта сумма может

быть записана либо в виде одноразрядного числа S, либо двухразрядного числа SС, где

S – сумма; С – перенос; во всех последующих разрядах сумма вычисляется путем сложения разрядов

слагаемых А и В и переноса С. Сумма может записана либо в виде одноразрядного числа S или двухраз-

рядного числа SС.

Простейшим двоичным суммирующим элементом является четвертьсумматор.

Такое название этот элемент получил из-за того, что он имеет в два раза меньше вы-

ходов и в два раза меньше строк в таблице истинности по сравнению с полным двоич-

ным одноразрядным сумматором. Это устройство нам известно как элемент "сложе-

ние по модулю 2", "исключающее ИЛИ", "неэквивалентность". Схема (рис. 3.7, а)

имеет два входа А и B для двух слагаемых и один выход S для суммы. Ее работу отра-

жает таблица истинности (табл. 3.4), а соответствующее уравнение имеет вид

(3.14)

а) б) в)

Рис. 3.7 Условные графические обозначения четвертьсумматора

Реализуем четвертьсумматор в базисах И-НЕ, ИЛИ-НЕ и с использованием только одного инверто-

ра, для чего преобразуем уравнение (3.14):

С целью снижения громоздкости и увеличения наглядности, условно заменим знаки операций логиче-

ских соотношений знаками арифметических операций, где произведение соответствует конъюнк-

ции, а сложение – дизъюнкции.

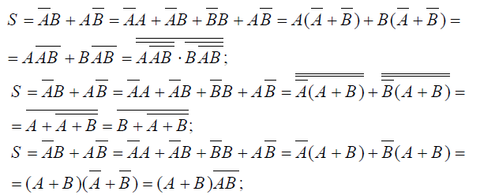

(3.15)

(3.16)

(3.17)

На рис. 3.8 приведены схемы, реализующие уравнения (3.15) – (3.17).

а) б) в)

Рис. 3.8 Варианты четвертьсумматоров в базисах И-НЕ, ИЛИ-НЕ, ИЛИ

Список использованной литературы

Одноразрядный двоичный сумматор, его еще называют полным сумматором, состоит из двух

комбинационных схем: одна формирует результат сложения Sumi, вторая – бит переноса СYi. (см. рис.

1.4).

Одноразрядные полные сумматоры имеют три входа, которые обес-

печивают сложение разрядов слагаемых и разряд переноса из предыдуще-

го разряда по правилу Ci–1+Ai.+ Bi (см. табл. 1.3).

Для полного сумматора минимизированные переключательные функции для Si и Ci+1 будут иметь

вид:

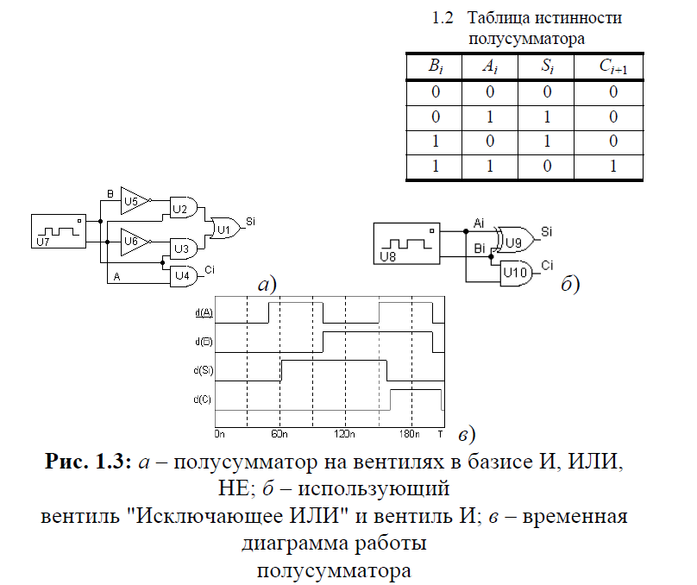

1.2 Таблица истинности

полусумматора

Bi Ai Si Сi+1

0 0 0 0

0 1 1 0

1 0 1 0

1 1 0 1

1.3 Таблица истинности

полного сумматора

Сi-1 Аi Вi Si Сi+1

0 0 0 0 0

0 0 1 1 0

0 1 0 1 0

0 1 1 0 1

1 0 0 1 0

1 0 1 0 1

1 1 0 0 1

1 1 1 1 1

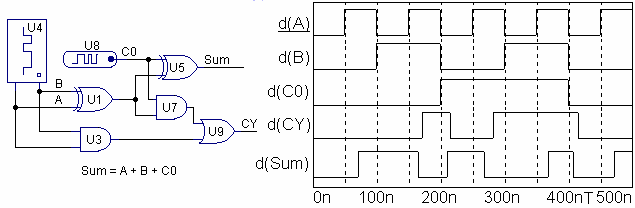

Рис. 1.4 Схема полного сумматора (а) и временная диаграмма (б)

Для выполнения операции сложения над многоразрядными словами од-

норазрядные сумматоры объединяют в группы, где каждый одноразряд-

ный сумматор суммирует одноименные разряды слагаемых.

В зависимости от характера ввода-вывода кодов и организации переносов комбинационные много-

разрядные сумматоры бывают с последовательным переносом и параллельным (ускоренным) перено-

сом.

В сумматоре с последовательным переносом сложение кодов осуществляется поразрядно начи-

ная с младшего разряда с помощью комбинационного сумматора на три входа. Образующийся в данном

разряде перенос Cj+1 задерживается на время tзд и поступает на вход Cj сумматора в момент поступления

следующего разряда слагаемых. Таким образом, последовательно разряд за разрядом производится

сложение кодов чисел. Достоинством последовательного сумматора является простота аппаратурной

реализации, а недостатком – большое время суммирования (см. рис. 1.5).

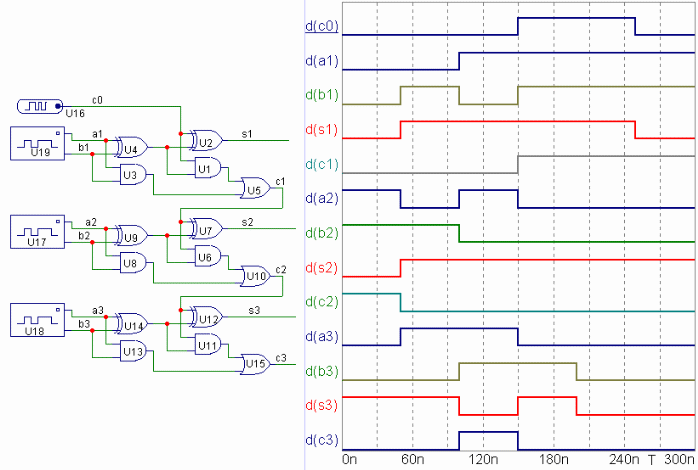

Рис. 1.5 Схема трехразрядного сумматора с последовательным переносом и

временная диаграмма, работы трехразрядного сумматора

с последовательным переносом

В сумматоре с параллельным (ускоренным) переносом достигается более высокое быстродейст-

вие. Параллельная схема каскадирования использует параллельный групповой или ускоренный перенос,

причем схема сумматора значительно усложняется по сравнению с сумматором с последовательным

переносом.

Суммируемые коды поступают на входы сумматора одновременно по всем разрядам. Значение

окончательного переноса формируется специальной схемой, называемой схемой ускоренного переноса.

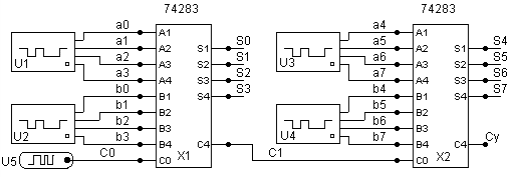

С целью повышения быстродействия сумматоры в интегральном исполнении изготавливают с

малой разрядностью обрабатываемых слов, чаще всего, четырехразрядными.
