Мультиплексор (электроника)

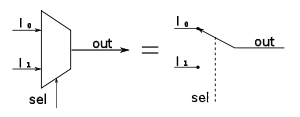

Схема мультиплексора 2-к-1.

Mультиплексор — устройство, имеющее несколько сигнальных входов, один или более управляющих входов и один выход. Мультиплексор позволяет передать сигнал с одного из входов на выход; при этом выбор желаемого входа осуществляется подачей соответствующей комбинации управляющих сигналов.

Аналоговые и цифровые мультиплексоры значительно различаются по принципу работы. Первые электрически соединяют выбранный вход с выходом (при этом сопротивление между ними невелико — порядка единиц/десятков ом). Вторые же не образуют прямого электрического соединения между выбранным входом и выходом, а лишь «копируют» на выход логический уровень ('0' или '1') с выбранного входа. Аналоговые мультиплексоры иногда называют ключами.^[4]

Устройство, противоположное мультиплексору по своей функции, называется демультиплексором.

Устройство

Схематически мультиплексор можно изобразить в виде коммутатора, обеспечивающего подключение одного из нескольких входов (их называют информационными) к одному выходу устройства. Коммутатор обслуживает управляющая схема, в которой имеются адресные входы и, как правило, разрешающие (стробирующие).

Сигналы на адресных входах определяют, какой конкретно информационный канал подключен к выходу. Если между числом информационных выходов и числом адресных входов действует соотношение , то такой мультиплексор называют полным. Если , то мультиплексор называют неполным.

Разрешающие входы используют для расширения функциональных возможностей мультиплексора. Они используются для наращивания разрядности мультиплексора, синхронизации его работы с работой других узлов. Сигналы на разрешающих входах могут разрешать, а могут и запрещать подключение определенного входа к выходу, то есть могут блокировать действие всего устройства.

В качестве управляющей схемы обычно используется дешифратор. В цифровых мультиплексорах логические элементы коммутатора и дешифратора обычно объединяются.

Обобщённая схема мультиплексора

Обобщённая схема мультиплексора.

Входные логические сигналы X_i поступают на входы коммутатора и через коммутатор передаются на выход Y. На вход управляющей схемы подаются адресные сигналы A_k (от англ. Address). Мультиплексор также может иметь дополнительный управляющий вход E (от англ. Enable), который разрешает или запрещает прохождение входного сигнала на выход Y.

Кроме этого, некоторые мультиплексоры могут иметь выход с тремя состояниями: два логических состояния 0 и 1, и третье состояние — отключённый выход (выходное сопротивление равно бесконечности, высокоимпедансное Z-состояние). Перевод мультиплексора в третье состояние производится снятием управляющего сигнала OE (от англ. Output Enable).

Использование

Мультиплексоры могут использоваться в делителях частоты, триггерных устройствах, сдвигающих устройствах и др. Мультиплексоры часто используют для преобразования параллельного двоичного кода в последовательный. Для такого преобразования достаточно подать на информационные входы мультиплексора параллельный двоичный код, а сигналы на адресные входы подавать в такой последовательности, чтобы к выходу поочередно подключались входы, начиная с первого и заканчивая последним.

Обозначение

Мультиплексоры обозначают сочетанием MUX (от англ. multiplexer), а также MS (от англ. multiplexer selector).
