Асинхронные счетчики
-
Синхронные счетчики с асинхронным переносом
Счетчики представляют собой более высокий, чем регистры, уровень сложности цифровых микросхем, имеющих внутреннюю память. Хотя в основе любого счетчика лежат те же самые триггеры, которые образуют и регистры, но в счетчиках триггеры соединены более сложными связями, в результате чего их функции - сложнее, и на их основе можно строить более сложные устройства, чем на регистрах. Точно так же, как и в случае регистров, внутренняя память счетчиков - оперативная, то есть ее содержимое сохраняется только до тех пор, пока включено питание схемы. С выключением питания память стирается, а при новом включении питания схемы содержимое памяти будет произвольным, случайным, зависящим только от конкретной микросхемы, то есть выходные сигналы счетчиков будут произвольными.
Рис. 9.1. Работа 4-разрядного двоичного счетчика
Как следует из самого названия, счетчики предназначены для счета входных импульсов. То есть с приходом каждого нового входного импульса двоичный код на выходе счетчика увеличивается (или уменьшается) на единицу (рис. 9.1). Срабатывать счетчик может по отрицательному фронту входного (тактового) сигнала (как на рисунке) или по положительному фронту. Режим счета обеспечивается использованием внутренних триггеров, работающих в счетном режиме. Выходы счетчика представляют собой как раз выходы этих триггеров. Каждый выход счетчика представляет собой разряд двоичного кода, причем разряд, переключающийся чаще других (по каждому входному импульсу), будет младшим, а разряд, переключающийся реже других, - старшим.
Счетчик может работать на увеличение выходного кода по каждому входному импульсу; это основной режим, имеющийся во всех счетчиках, он называется режимом прямого счета. Счетчик может также работать на уменьшение выходного кода по каждому входному импульсу; это режим обратного или инверсного счета, предусмотренный в счетчиках, называемых реверсивными. Инверсный счет бывает довольно удобен в схемах, где необходимо отсчитывать заданное количество входных импульсов.
Большинство счетчиков работают в обычном двоичном коде, то есть считают от 0 до (2N–1), где N - число разрядов выходного кода счетчика. Например, 4-разрядный счетчик в режиме прямого счета будет считать от 0 (код 0000) до 15 (код 1111), а 8-разрядный - от 0 (код 0000 0000) до 255 (код 1111 1111). После максимального значения кода счетчик по следующему входному импульсу переключается опять в 0, то есть работает по кругу. Если же счет - инверсный, то счетчик считает до нуля, а дальше переходит к максимальному коду 111...1.
Имеются также двоично-десятичные счетчики, предельный код на выходе которых не превышает максимального двоично-десятичного числа, возможного при данном количестве разрядов. Например, 4-разрядный двоично-десятичный счетчик в режиме прямого счета будет считать от 0 (код 0000) до 9 (код 1001), а затем снова от 0 до 9. А 8-разрядный двоично-десятичный счетчик будет считать от 0 (код 0000 0000) до 99 (код 1001 1001). При инверсном счете двоично-десятичные счетчики считают до нуля, а со следующим входным импульсом переходят к максимально возможному двоично-десятичному числу (то есть 9 - для 4-разрядного счетчика, 99 - для 8-разрядного счетчика). Двоично-десятичные счетчики удобны, например, при организации десятичной индикации их выходного кода. Применяются они гораздо реже обычных двоичных счетчиков.
По быстродействию все счетчики делятся на три большие группы:
-
Асинхронные счетчики (или последовательные).
-
Синхронные счетчики с асинхронным переносом (или параллельные счетчики с последовательным переносом, синхронно-асинхронные счетчики).
-
Синхронные счетчики (или параллельные).
Принципиальные различия между этими группами проявляются только на втором уровне представления, на уровне модели с временными задержками. Причем больше всего различия эти проявляются при каскадировании счетчиков. Наибольшим быстродействием обладают синхронные счетчики, наименьшим - асинхронные счетчики, наиболее просто управляемые среди других. Каждая группа счетчиков имеет свои области применения, на которых мы и остановимся.
Асинхронные счетчики
Асинхронные счетчики строятся из простой цепочки JK-триггеров, каждый из которых работает в счетном режиме. Выходной сигнал каждого триггера служит входным сигналом для следующего триггера. Поэтому все разряды (выходы) асинхронного счетчика переключаются последовательно (отсюда название - последовательные счетчики), один за другим, начиная с младшего и кончая старшим. Каждый следующий разряд переключается с задержкой относительно предыдущего (рис. 9.2), то есть, вообще говоря, асинхронно, не одновременно с входным сигналом и с другими разрядами.
Чем больше разрядов имеет счетчик, тем большее время ему требуется на полное переключение всех разрядов. Задержка переключения каждого разряда примерно равна задержке триггера, а полная задержка установления кода на выходе счетчика равна задержке одного разряда, умноженной на число разрядов счетчика. Легко заметить, что при периоде входного сигнала, меньшем полной задержки установления кода счетчика, правильный код на выходе счетчика просто не успеет установиться, поэтому такая ситуация не имеет смысла. Это накладывает жесткие ограничения на период (частоту) входного сигнала, причем увеличение, к примеру, вдвое количества разрядов счетчика автоматически уменьшает вдвое предельно допустимую частоту входного сигнала.

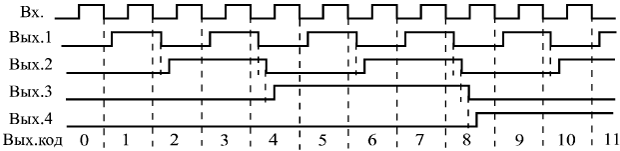

Рис. 9.2. Временная диаграмма работы 4-разрядного асинхронного счетчика
Таким образом, если нам нужен выходной код асинхронного счетчика, то есть все его выходные сигналы (разряды) одновременно, то должно выполняться следующее неравенство: T> Ntз, где T - период входного сигнала, N - число разрядов счетчика, tз - время задержки одного разряда.
Надо еще учесть, что за период входного сигнала должно успеть сработать устройство (узел), на которое поступает выходной код счетчика, иначе счетчик просто не нужен; поэтому ограничение на частоту входного сигнала обычно бывает еще жестче.
В составе стандартных серий цифровых микросхем асинхронных счетчиков немного. Для примера на рис. 9.3 приведены три из них: 4-х разрядный двоично-десятичный счетчик ИЕ2, 4-х разрядный двоичный счетчик ИЕ5 и 8-и разрядный двоичный счетчик ИЕ19 (он же сдвоенный четырехразрядный счетчик).

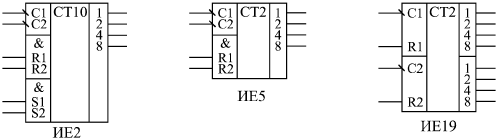

Рис. 9.3. Асинхронные счетчики стандартных серий
У всех этих счетчиков управление работой очень простое, есть всего лишь входы сброса в нуль или входы установки в 9 (только у ИЕ2). Все асинхронные счетчики работают по отрицательному фронту входного сигнала С (или, что то же самое, по заднему фронту положительного входного сигнала). У всех трех счетчиков выделены две независимые части, что увеличивает возможности их применения. При объединении этих двух частей получается счетчик максимальной разрядности. Выходы счетчиков обозначают на схемах 0, 1, 2, 3, ... (как номера разрядов выходного двоичного кода) или 1, 2, 4, 8, ... (как веса каждого разряда двоичного кода).
Счетчик ИЕ2 имеет две части: один триггер (вход С1, выход 1) и три триггера (вход С2 и выходы 2, 4, 8). Таким образом, он состоит из одноразрядного счетчика и трехразрядного счетчика. Одиночный триггер работает в обычном счетном режиме, изменяя свое состояние по каждому отрицательному фронту сигнала С1, то есть делит частоту входного сигнала на 2. Три оставшихся триггера включены таким образом, чтобы считать до 5, то есть делить входную частоту сигнала С2 на 9. После достижения кода 4 (то есть 100) на выходах 2, 4 и 8 этот трехразрядный счетчик по следующему отрицательному фронту сигнала С2 сбрасывается в нуль. В результате при объединении выхода 1 микросхемы со входом С2 мы получаем 4-разрядный двоично-десятичный счетчик, делящий частоту входного сигнала С1 на 10 и сбрасывающийся в нуль после достижения на выходах 1, 2, 4, 8 кода 9 (то есть 1001) по отрицательному фронту сигнала С1.
| Таблица 9.1. Таблица истинности счетчика ИЕ2 | ||||||||
| Входы | Выходы | |||||||
| С1 | R1 | R2 | S1 | S2 | 8 | 4 | 2 | 1 |
| Х | 1 | 1 | 0 | X | 0 | 0 | 0 | 0 |
| Х | 1 | 1 | Х | 0 | 0 | 0 | 0 | 0 |
| Х | Х | Х | 1 | 1 | 1 | 0 | 0 | 1 |
| 1 | Х | 0 | X | 0 | Счет | |||
| 1 | 0 | Х | 0 | Х | Счет | |||
| 1 | 0 | Х | Х | 0 | Счет | |||
| 1 | Х | 0 | 0 | Х | Счет | |||
0Счетчик ИЕ2 имеет два входа асинхронного сброса в нуль R1 и R2, объединенных по функции И, и два входа установки в 9 - S1 и S2, также объединенных по функции И, причем установка в 9 блокирует установку в нуль. Наличие этих входов сброса и установки позволяет строить на базе счетчика ИЕ2 делители частоты с разными коэффициентами деления. Правда, этот счетчик используется довольно редко, значительно реже, чем другие асинхронные счетчики ИЕ5 и ИЕ19.
Таблица истинности асинхронного счетчика ИЕ2 при соединенном выходе 1 и входе С2 (при 4-разрядном выходном коде) приведена в табл. 9.1, а состояния выходов при счете входных импульсов по тактам представлены в табл. 9.2.
| Таблица 9.2. Состояния выходов счетчика ИЕ2 при счете входных импульсов | ||||
| Такт | Вых.8 | Вых.4 | Вых.2 | Вых.1 |
| 0 | 0 | 0 | 0 | 0 |
| 1 | 0 | 0 | 0 | 1 |
| 2 | 0 | 0 | 1 | 0 |
| 3 | 0 | 0 | 1 | 1 |
| 4 | 0 | 1 | 0 | 0 |
| 5 | 0 | 1 | 0 | 1 |
| 6 | 0 | 1 | 1 | 0 |
| 7 | 0 | 1 | 1 | 1 |
| 8 | 1 | 0 | 0 | 0 |
| 9 | 1 | 0 | 0 | 1 |
| 10 | 0 | 0 | 0 | 0 |
Счетчик ИЕ5, точно так же как и ИЕ2, имеет две части: один триггер (одноразрядный счетчик) со входом С1 и выходом 1 и три триггера (трехразрядный счетчик) со входом С2 и выходами 2, 4, 8. Оба счетчика - двоичные, то есть первый считает до двух, а второй - до 8. При объединении входа С2 с выходом 1 получается 4-разрядный двоичный счетчик, считающий до 16. Счет производится по отрицательному фронту входных сигналов С1 и С2. Предусмотрена возможность сброса счетчика в нуль по сигналам R1 и R2, объединенным по функции И.
