RS-триггеры иногда называют RS-фиксаторами[12].
Условное графическое обозначение асинхронного RS-триггера
Логическая схема асинхронного RS-триггера на элементах 2И–НЕ
Граф переходов асинхронного RS-триггера
Карта Карно асинхронного RS-триггера
Асинхронный RS-триггер на логических элементах 2ИЛИ-НЕ
-
Схема устранения дребезга контактов
RS-триггер синхронный
| C | S | R | Q(t) | Q(t+1) |
| 0 | x | x | 0 | 0 |
| 1 | 1 | |||
| 1 | 0 | 0 | 0 | 0 |
| 1 | 0 | 0 | 1 | 1 |
| 1 | 0 | 1 | 0 | 0 |
| 1 | 0 | 1 | 1 | 0 |
| 1 | 1 | 0 | 0 | 1 |
| 1 | 1 | 0 | 1 | 1 |
| 1 | 1 | 1 | 0 | не определено |
| 1 | 1 | 1 | 1 | не определено |
Алгоритм функционирования синхронного RS-триггера можно представить формулой
где x — неопределённое состояние.
Условное графическое обозначение синхронного RS-триггера
Схема синхронного RS-триггера на элементах 2И-НЕ
Граф переходов синхронного RS-триггера
Карта Карно синхронного RS-триггера
RS-триггер двухступенчатый со сложной логикой
Рис. Схема RS-триггера двухступенчатого со сложной логикой на элементах 2И-НЕ и 3И-НЕ
УГО этого триггера смотри на рис.1.
D-триггеры
D-триггеры также называют триггерами задержки(от англ. Delay).
D-триггер синхронный
Пример условного графического обозначения (УГО) D-триггера с динамическим синхронным входом С и с дополнительными асинхронными инверсными входами S и R
| D | Q(t) | Q(t+1) |
| 0 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 0 | 1 |
| 1 | 1 | 1 |
D-триггер в основном используется для реализации защёлки. Так, например, для снятия 32 бит информации с параллельной шины, берут 32 D-триггера и объединяют их входы синхронизации для управления записью информации в защёлку, а 32 D входа подсоединяют к шине.
В одноступенчатых D-триггерах во время прозрачности все изменения информации на входе D передаются на выход Q. Там, где это нежелательно, нужно применять двухступенчатые (двухтактные, Master-Slave, MS) D-триггеры.
Условное графическое обозначение D-триггера со статическим входом синхронизации С
D-триггер двухступенчатый
T-триггеры
Т-триггер часто называют счётным триггером, так как он является простейшим счётчиком до 2.
[править] Т-триггер асинхронный
Асинхронный Т-триггер не имеет входа синхронизации С.
Работа схемы асинхронного двухступенчатого T-триггера с парафазным входом на двух парафазных D-триггерах на восьми логических вентилях 2И-НЕ. Слева — входы, справа — выходы. Синий цвет соответствует 0, красный — 1
[править] T-триггер синхронный
| T | Q(t) | Q(t+1) |
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 0 |
Условное графическое обозначение (УГО) синхронного T-триггера с динамическим входом синхронизации С на схемах.
Синхронный Т-триггер[16][17], при единице на входе Т, по каждому такту на входе С изменяет своё логическое состояние на противоположное, и не изменяет выходное состояние при нуле на входе T. Т-триггер может строиться на JK-триггере, на двухступенчатом (Master-Slave, MS) D-триггере и на двух одноступенчатых D-триггерах и инверторе. Как можно видеть в таблице истинности JK-триггера, он переходит в инверсное состояние каждый раз при одновременной подаче на входы J и K логической 1. Это свойство позволяет создать на базе JK-триггера Т-триггер, объединяя входы J и К. Наличие в двухступенчатом (Master-Slave, MS) D-триггере динамического входа С позволяет получить на его основе T-триггер. При этом инверсный выход Q соединяется со входом D, а на вход С подаются счётные импульсы. В результате триггер при каждом счётном импульсе запоминает значение
, то есть будет переключаться в противоположное состояние.
Т-триггер часто применяют для понижения частоты в 2 раза, при этом на Т вход подают единицу, а на С — сигнал с частотой, которая будет поделена на 2.
T-триггер двухступенчатый со сложной логикой
TV-триггер двухступенчатый со сложной логикой
JK-триггеры
JK-триггер
JK-триггер с дополнительными асинхронными инверсными входами S и R
| J | K | Q(t) | Q(t+1) |
| 0 | 0 | 0 | 0 |
| 0 | 0 | 1 | 1 |
| 0 | 1 | 0 | 0 |
| 0 | 1 | 1 | 0 |
| 1 | 0 | 0 | 1 |
| 1 | 0 | 1 | 1 |
| 1 | 1 | 0 | 1 |
| 1 | 1 | 1 | 0 |
На базе JK-триггера возможно построить D-триггер или Т-триггер. Как можно видеть в таблице истинности JK-триггера, он переходит в инверсное состояние каждый раз при одновременной подаче на входы J и K логической 1. Это свойство позволяет создать на базе JK-триггера Т-триггер, объединив входы J и К[20].
Алгоритм функционирования JK-триггера можно представить формулой
Условное графическое обозначение JK-триггера со статическим входом С
Граф переходов JK-триггера
Карта Карно JK-триггера
[править] JK-триггер двухступенчатый со сложной логикой

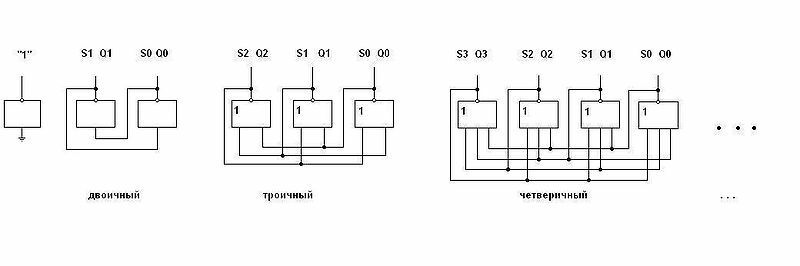

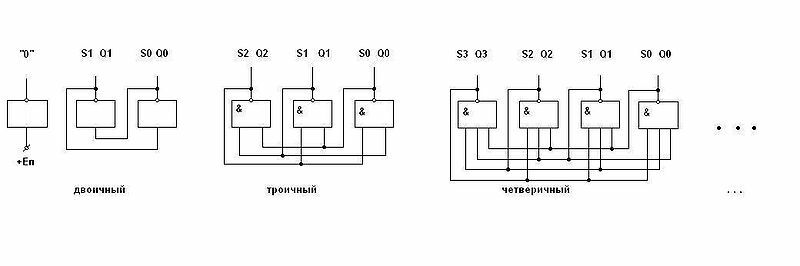

[править] Триггеры с любым числом устойчивых состояний
