=a&b&d|~b&~c&~d|b&c&~d;

F4=~a&~b&~c&~d|~a&~b&c&d|~a&b&~c&~d|~a&b&c&d|a&b&~c&~d|a&b&c&d|a&~b&~c&~d|a&~b&c&d;

F4=~a&~c&~d&(~b|b)|~b&c&d&(~a|a)|b&c&d&(~a|a)|a&~c&~d&(~b|b)|=

=~a&~c&~d|~b&c&d| b&c&d| a&~c&~d=~c&~d&(~a|a)|c&d(~b&b)=

=~c&~d|c&d;

F3=~a&~b&~c&~d|~a&~b&c&~d|~a&b&~c&~d|~a&b&c&~d|a&b&~c&~d|a&b&c&~d|a&~b&~c&~d|a&~b&c&~d;

F3=~a&~b&~d&(~c|c)|~a&b&~d&(~c|c)|a&b&~d&(~c|c)|a&~b&~d&(~c|c)|=

=~a&~b&~d|~a&b&~d|a&b&~d|a&~b&~d=~a&~d|a&~d=~d

F2=0;

F1=0;

F0=~a&~b&~c&d|~a&~b&c&d|~a&b&~c&d|~a&b&c&d|a&b&~c&d|a&b&c&d|a&~b&~c&d|a&~b&c&d;

F0=~a&~b&d|~a&b&d|a&b&d|a&~b&d|=~a&d|a&d=d;

Программная часть:

Программа состоит из верхнего модуля HDL (он же основной код) и файла пользовательских ограничений

Код основного модуля используя комбинационную логику:

`timescale 1ns / 1ps

module chast1(

input a,

input b,

input c,

input d,

input clk,

output reg [7:0] F

);

always @ (posedge clk)

begin

F [7] = a&b|a&c&~d|a&~b&d;

F [6] = ~a&~b&d| b&~c&~d|~a&b&c|~a&~b&c&~d| a&~b&~c&~d;

F [5] = a&b&d|~b&~c&~d|b&c&~d;

F [4] =~c&~d|c&d;

F [3] = ~d;

F [2] = 0;

F [1] =0;

F [0] = d;

end

endmodule

Код основного модуля используя явные функции:

`timescale 1ns / 1ps

module chast1(

input a,

input b,

input c,

input d,

output reg [7:0] F

);

always @*

begin

F [7] = a*b+a*c*~d+a*~b*d;

F [6] = ~a*~b*d+ b*~c*~d+~a*b*c+~a*~b*c*~d+ a*~b*~c*~d;

F [5] = a*b*d+~b*~c*~d+b*c*~d;

F [4] =~c*~d+c*d;

F [3] = ~d;

F [2] = 0;

F [1] =0;

F [0] = d;

end

endmodule

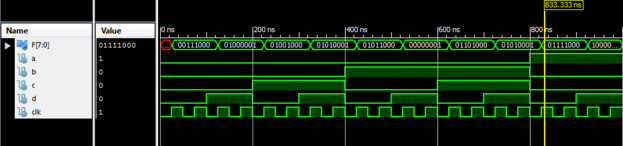

Тестирование модуля top в isim:

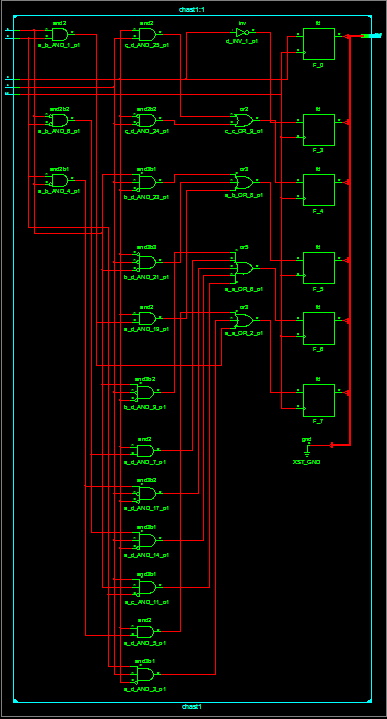

RTL схема:

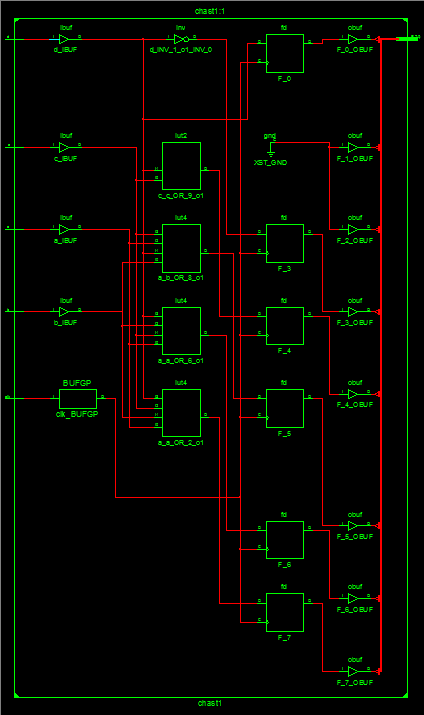

Technology schem:

Часть 2.

4.2.1. Используя возможности отладочной платы ALTYS в САПР ISE Webpack (версия 13.2, http://Xilinx.com,) cпроектировать, проверить на модели правильность функционирования и реализовать восьмиразрядное арифметико-логическое устройство с заданной системой команд (системы команд см. в вариантах заданий в Приложении 5.1.2).

I Поразрядные операции

6. (НЕ-Операнд1)-ИЛИ-Операнд2

II Логические операции

6 - Операнд1–логическое_И–Операнд2

III Битовые операции

6. установка в 1 разряда Операнд1, номер которого задаётся Операнд2

IV Арифметические операции

6. квадрат Операнд2 (используя операции сложения со сдвигом)

V Прочие операции

11. вывод большего операнда

Теоретическая часть:

Для того что бы выполнить это задание надо написать 2 модуля – модуль ввода данных, и арифметическо-логическое устройство. Верхним уровнем программы выбран HDL. Был создан файл TOP.v, объединяющий модули ALU.v (модуль выполнения функций) и Decoder.v (модуль обработки поступающего сигнала).

В отличие от первой части, в данной задаче для закрепления функций в модуле декодера потребовалось дополнительное подключение кнопок BTND (выполняемая операция), BTNU (операнд 1), BTNL (операнд 2) , BTNC (сигнал включения ALU). Закрепление осуществляется оператором “case”, с помощью которого каждому сигналу присваивается соответствующее значение, задаваемое переключателями SW0,SW1, SW2, SW3 (4-х разрядные числа, присвоение поразрядно от младшего к старшему соответственно).

После расшифровки поступившего сигнала программа должна выполнить соответствующую функцию над операторами. В начале мы имеем три 4-х разрядных значения: операнды 1 и 2 и номер функции fun, выполняемой над операндами. Для вывода значений был введён 8-ми разрядный сигнал RESULT. С помощью оператора “case’ зависимости от значения fun сигналу RESULT присваивается определённое значение.

Программная часть:

Программа состоит из верхнего модуля TOP.v, файла ALU.v, файла desifrator.v и файла пользовательских ограничений raspinovka.ucf

Код основного модуля TOP.v:

`timescale 1ns / 1ps

module top(

input [3:0] data_kn,

input [3:0] com_bat,

input clk,

output [7:0] led

);

wire [7:0] res_sig;

wire [3:0] a_sig, b_sig, fun_sig;

wire en_sig;

assign led = res_sig;

desifrator desifrator_INST0 (.data(data_kn),

.comanda(com_bat),

.clk(clk),

.a(a_sig),

.b(b_sig),

.fun(fun_sig),

.en(en_sig));

ALU ALU_INST0 (.op_a(a_sig),

.op_b(b_sig),

.funk(fun_sig),

.clk(clk),

.en(en_sig),

.res(res_sig));

Endmodule

Код desifrator.v:

`timescale 1ns / 1ps

module desifrator(

input [3:0] data,

input [3:0] comanda,

input clk,

output reg [3:0] a,

output reg [3:0] b,

output reg [3:0] fun,

output reg en

);

always @ (posedge clk)

case (comanda)

4'b0001: a = data;

4'b0010: b = data;

4'b0100: fun = data;

4'b1000: en = 1'b1;

default en = 1'b0;

endcase

endmodule

Код ALU.v:

`timescale 1ns / 1ps

module ALU(

input [3:0] op_a,

input [3:0] op_b,

input [3:0] funk,

input clk,

input en,

output reg [7:0] res

);

reg [3:0] ustanovka;

always @(posedge clk)

if (funk == 4'b0010)

begin

ustanovka = op_a;

case(op_b)

4'b0001 : ustanovka [0] = 1'b1;

4'b0010 : ustanovka [1] = 1'b1;

4'b0100 : ustanovka [2] = 1'b1;

4'b1000 : ustanovka [3] = 1'b1;

endcase

end

reg [7:0] kvadr;

always @(posedge clk)

begin

if (funk == 4'b0011)

begin

kvadr = (op_b[0]!=0)? op_b : 0;

kvadr = (op_b[1]!=0)? kvadr + (op_b << 2'b01) : kvadr;

kvadr = (op_b[2]!=0)? kvadr + (op_b << 2'b10) : kvadr;

kvadr = (op_b[3]!=0)? kvadr + (op_b << 2'b11) : kvadr;

end

end

reg [3:0] bigest;

always @(posedge clk)

if (funk == 4'b0100)

begin

if(op_a>op_b)

bigest <= op_a;

else

bigest <=op_b;

end
