always @ (posedge clk)

begin

if (en == 1'b1)

begin

case (funk)

4'b0000: res = (~op_a) | op_b;

4'b0001: res = (~(op_a) && (~op_b));

4'b0010: res = ustanovka;

4'b0011: res = kvadr;

4'b0100: res = bigest;

default: res = 8'b00000000;

endcase

end

end

endmodule

Код top.ucf:

NET "clk" LOC = "L15";

NET "com_bat[0]" LOC = "N4";

NET "com_bat[1]" LOC = "P4";

NET "com_bat[2]" LOC = "P3";

NET "com_bat[3]" LOC = "F5";

NET "data_kn[0]" LOC = "A10";

NET "data_kn[1]" LOC = "D14";

NET "data_kn[2]" LOC = "C14";

NET "data_kn[3]" LOC = "P15";

NET "led[0]" LOC = "U18" ;

NET "led[1]" LOC = "M14" ;

NET "led[2]" LOC = "N14";

NET "led[3]" LOC = "L14" ;

NET "led[4]" LOC = "M13" ;

NET "led[5]" LOC = "D4" ;

NET "led[6]" LOC = "P16";

NET "led[7]" LOC = "N12";

Для тестирования работы ALU был написан файл тестирования:

`timescale 1ns / 1ps

module test;

// Inputs

reg [3:0] data_kn;

reg [3:0] com_bat;

reg clk=1'b0;

// Outputs

wire [7:0] led;

// Instantiate the Unit Under Test (UUT)

top uut (

.data_kn(data_kn),

.com_bat(com_bat),

.clk(clk),

.led(led)

);

always #10 clk=~clk;

initial begin

#50

data_kn = 4'b0010; //число 1

com_bat = 4'b0001; // запомнили число 1

#40

data_kn = 4'b0101; // число 2

com_bat = 4'b0010; // запомнили число 2

#40

data_kn = 4'b1001; //

com_bat = 4'b0100; //

#40

com_bat = 4'b1000; // en = 1

#40

data_kn = 4'b0000; //

com_bat = 4'b0100;

#40

data_kn = 4'b0001; //

com_bat = 4'b0100;

#40

data_kn = 4'b0010; //

com_bat = 4'b0100;

#40

data_kn = 4'b0011; //

com_bat = 4'b0100;

#40

data_kn = 4'b0100;

com_bat = 4'b0100;

#40

data_kn = 4'b0010;

com_bat = 4'b0100;

end

endmodule

Таблицы истинности:

I Поразрядные операции

6. (НЕ-Операнд1)-ИЛИ-Операнд2

II Логические операции

6 - Операнд1–логическое_И–Операнд2

III Битовые операции

6. установка в 1 разряда Операнд1, номер которого задаётся Операнд2

IV Арифметические операции

6. квадрат Операнд2 (используя операции сложения со сдвигом)

V Прочие операции

11. вывод большего операнда

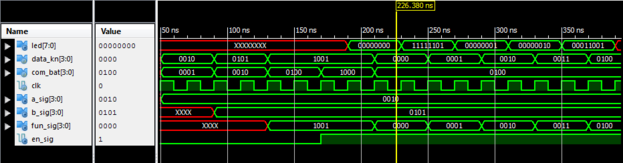

Тестирование модуля top в isim:

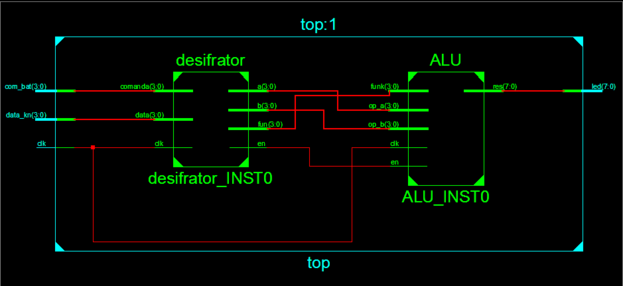

RTL схема:

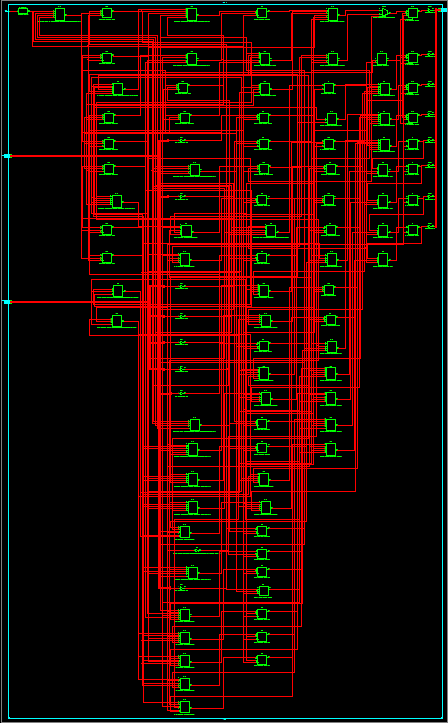

Technology schem:
