ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ
МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ ИНСТИТУТ РАДИОТЕХНИКИ, ЭЛЕКТРОНИКИ И АВТОМАТИКИ
(ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ)
Лабораторная работа №7
Получение радиосигнала с амплитудной модуляцией
работу выполнил
группа
проверила: Стеценко О.А.
Москва 2011
Цель работы: исследование физических процессов при получении радиосигнала с амплитудной модуляцией (АМ).
Описание лабораторной установки
Структурная схема лабораторной установки
Лабораторный макет представляет собой резонансный усилитель. Усилитель выполнен на полевом транзисторе. Проходная ВАХ транзистора приведена на рис. 8. В выходную цепь усилителя включен параллельный колебательный контур LC .
Генератор низкой частоты (НЧ) вырабатывает гармонический модулирующий сигнал.
Генератор высокой частоты (ВЧ) вырабатывает гармоническое несущее колебание.
На вход резонансного усилителя одновременно подаются модулирующий сигнал (Вх.1) и несущее колебание (Вх.2). В этом случае резонансный усилитель можно рассматривать как амплитудный модулятор.
Выходное напряжение снимается с гнезд «Вых.1».
Режим работы модулятора можно изменять регулировкой напряжения смещения 0 U . Ручка регулировки напряжения смещения выведена на верхнюю панель макета.
Питание макета осуществляется от универсального источника питания.
Принципиальная схема резонансного усилителя
Исследование статической модуляционной характеристики
Статическая модуляционная характеристика
| U0 | 0 | 0,2 | 0,4 | 0,6 | 0,8 | 1,0 | 1,2 | 1,4 | 1,6 | 1,8 | 2,0 | 2,2 | 2,4 | 2,6 |
| U1 | 7 | 7,2 | 7,3 | 7,4 | 7,6 | 7,8 | 7,8 | 7,8 | 7,8 | 7,8 | 7,8 | 7,6 | 7,2 | 7 |
| U0 | 2,8 | 3,0 | 3,2 | 3,4 | 3,6 | 3,8 | 4,0 | 4,2 | 4,4 | 4,6 | 4,8 | 5 | 5,2 | 7 |
| U1 | 6,4 | 5,9 | 5,2 | 4,4 | 3,7 | 3,2 | 2,4 | 1,9 | 1,2 | 0,8 | 0,5 | 0,28 | 0,2 | 0,2 |

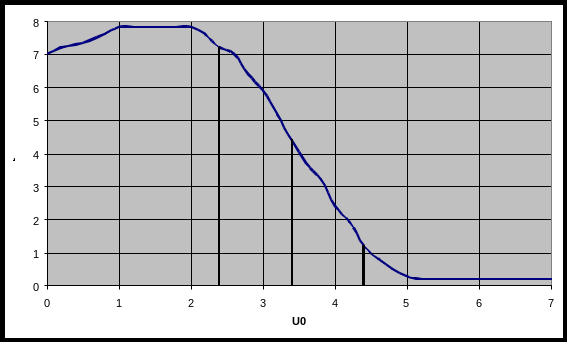

график статической модуляционной характеристики
U0 = 3,4 В
UΩ = 1 В
форма тока

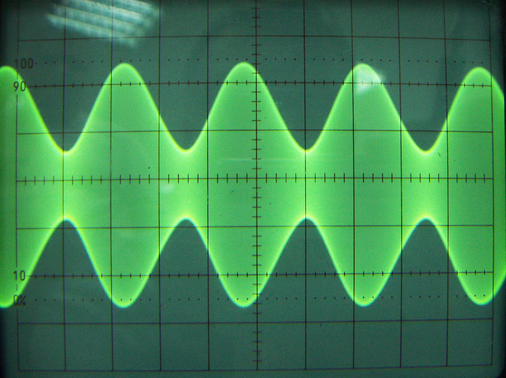

Выходное напряжение при правильно выбранном режиме

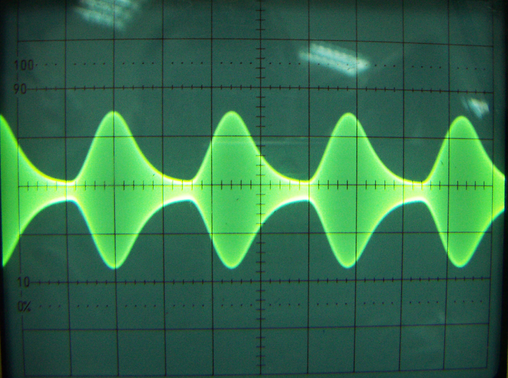

Выходное напряжение при неправильно выбранном режиме (слишком большой амплитуде модулирующего напряжения)

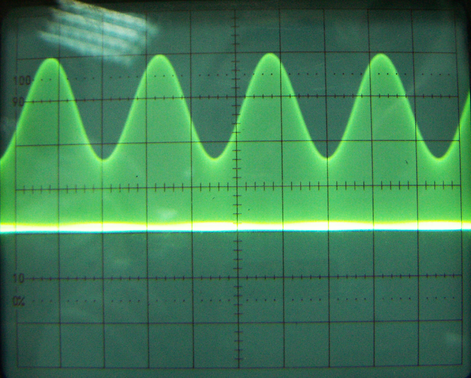

Выходное напряжение при неправильно выбранном режиме (слишком маленькой амплитуде модулирующего напряжения)

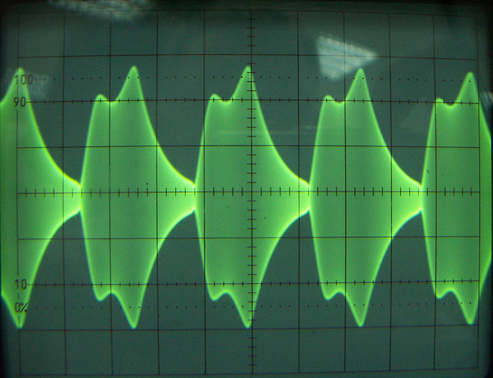

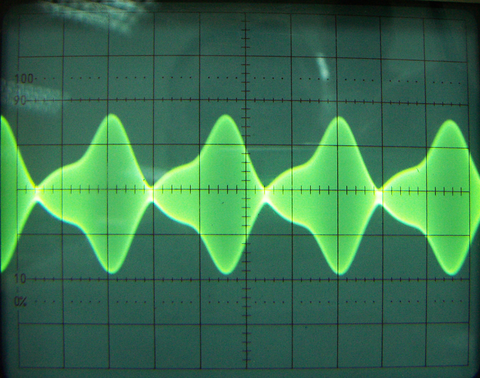

Выходное напряжение при слишком большой амплитуде модулирующего напряжения

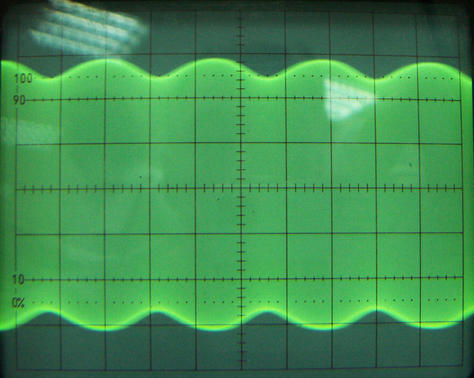

Выходное напряжение при слишком малой амплитуде высокочастотного напряжения
Вывод: При слишком малой амплитуде высокочастотного напряжения, при слишком большой амплитуде и при слишком маленькой амплитуде модулирующего напряжения выходной сигнал искажается.
Ответы на контрольные вопросы
В амплитудном модуляторе происходит преобразование спектра входного сигнала – это означает, что в амплитудный модулятор осуществляет нелинейное преобразование сигнала, поэтому в амплитудный модулятор входит нелинейный элемент.
Назначение нелинейного элемента состоит в том, чтобы преобразовать спектр входного сигнала. В результате чего, в спектре тока на выходе нелинейного элемента появляется множество новых спектральных составляющих. Нагрузкой модулятора на выходе служит полосовой фильтр. Назначение полосового фильтра состоит в том, чтобы из всего спектра тока выделить полезные спектральные составляющие, которые и образуют выходной сигнал.
Модуляционной характеристикой называют зависимость амплитуды входного радиосигнала от мгновенного значения модулирующего сигнала. Если характеристика линейна, то нелинейных искажений нет.
