ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ

МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ ИНСТИТУТ РАДИОТЕХНИКИ, ЭЛЕКТРОНИКИ И

АВТОМАТИКИ

(ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ)

Лабораторная работа №2

Исследование спектров радиосигналов

работу выполнил

группа

проверила: Стеценко О.А.

Москва 2010

Цель работы: исследование спектров радиосигналов; закрепление навыков применения ПК в инженерной практике.

Описание лабораторной установки.

Лабораторная работа выполняется на ПК с использованием программы SPECTR и MODUL.

1. Исследование амплитудного спектра радиоимпульса

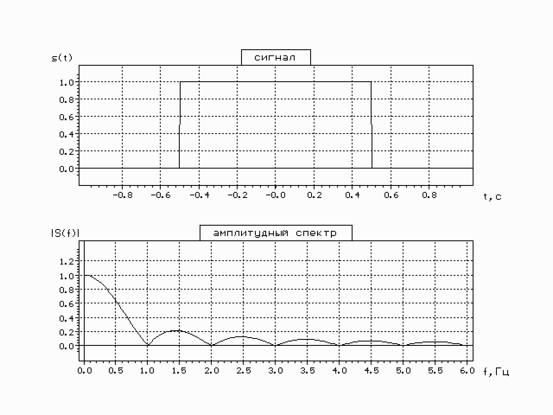

график прямоугольного импульса длительностью τ_u = 1 c и его амплитудный спектр

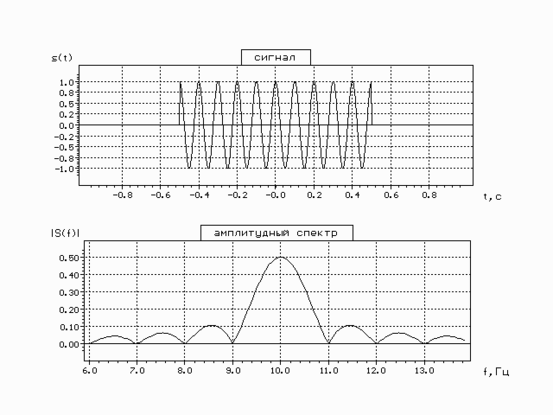

график прямоугольного радиоимпульса с частотой заполнения f₀ = 10 Гц

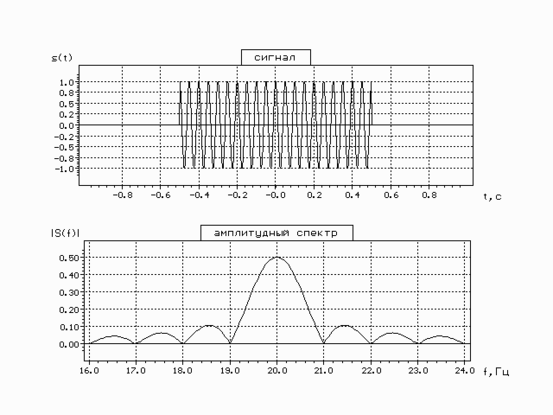

график прямоугольного радиоимпульса с частотой заполнения f₀ = 20 Гц

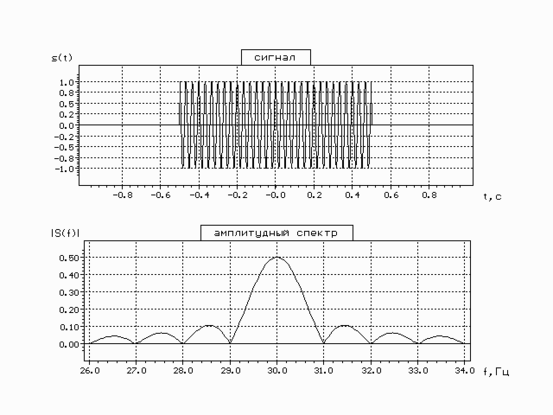

график прямоугольного радиоимпульса с частотой заполнения f₀ = 30 Гц

Вывод: Спектр прямоугольного импульса при изменении частоты изменяется в зависимости от частоты.

2. Исследование спектра периодической последовательности радиоимпульсов

в

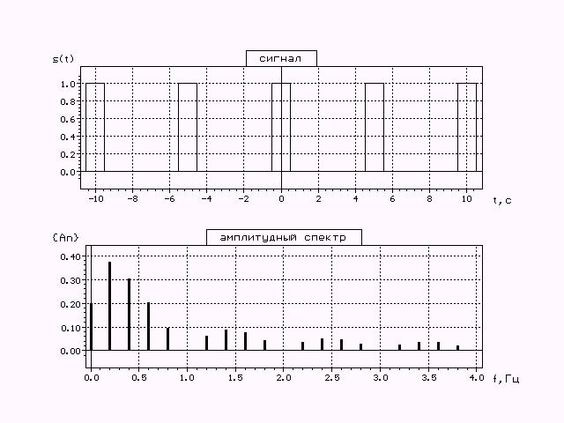

ременная и спектральная диаграмма для периодической последовательности прямоугольных видеоимпульсов длительностью τ_u = 1 c со скважностью Q = 5.

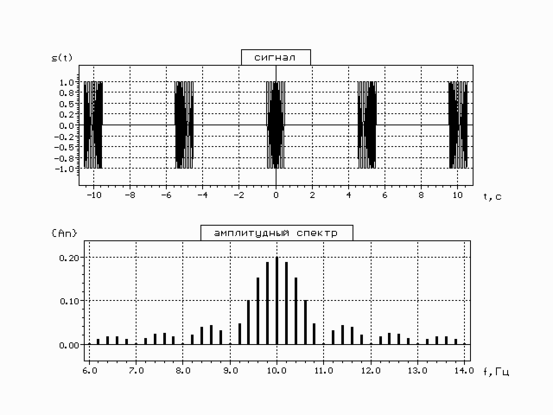

Диаграмма периодической последовательности прямоугольных радиоимпульсов с частотой заполнения f₀ = 10 Гц

Д

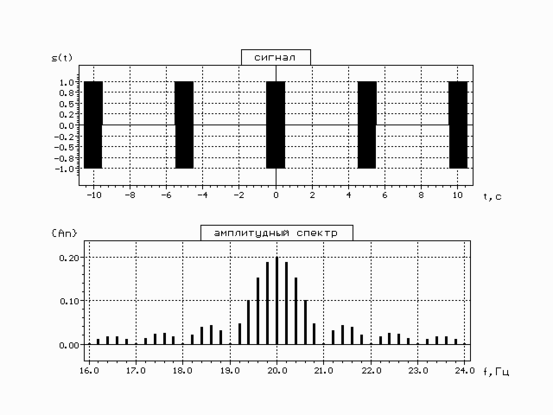

иаграмма периодической последовательности прямоугольных радиоимпульсов с частотой заполнения f₀ = 20 Гц

Диаграмма периодической последовательности прямоугольных радиоимпульсов с частотой заполнения f₀ = 30 Гц

Вывод: При увеличении частоты заполнения амплитудный спектр периодической последовательности радиоимпульсов сдвигается в сторону частоты заполнения.

5. Исследование спектра сигнала с однотональной амплитудной модуляцией

в

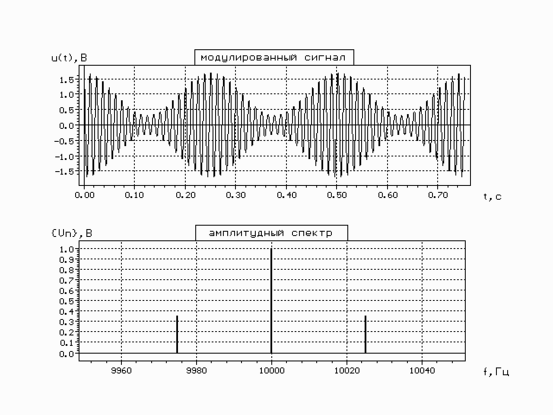

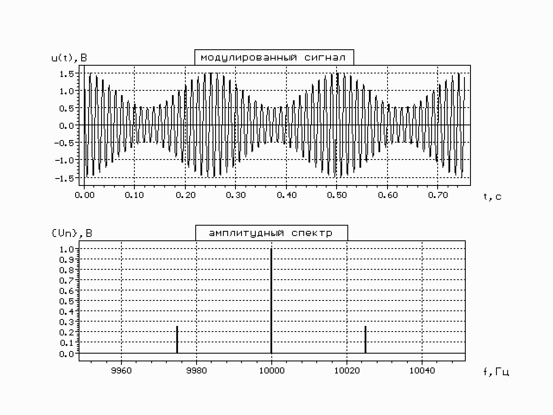

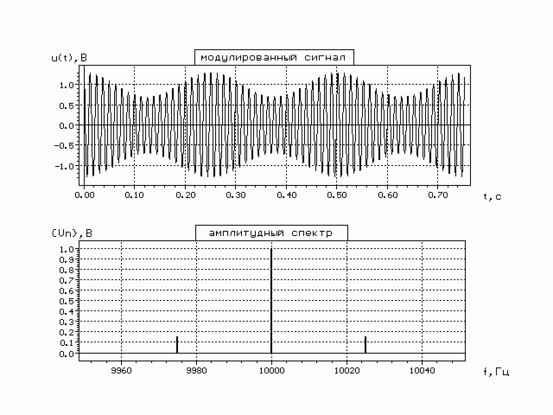

ременная и спектральная диаграмма однотонального АМ сигнала с частотой модуляции F = 25 Гц и коэффициентом модуляции М = 0,3

временная и спектральная диаграмма однотонального АМ сигнала с частотой модуляции F = 25 Гц и коэффициентом модуляции М = 0,5

временная и спектральная диаграмма однотонального АМ сигнала с частотой модуляции F = 25 Гц и коэффициентом модуляции М = 0,7

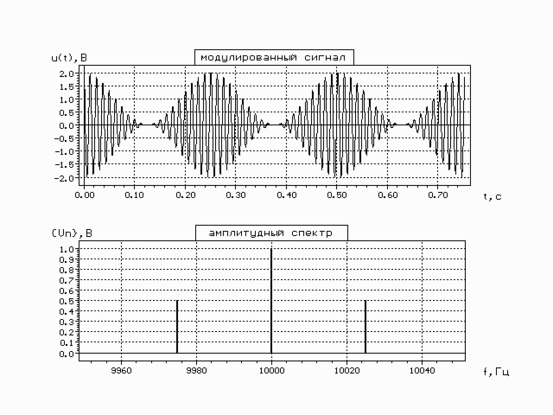

временная и спектральная диаграмма однотонального АМ сигнала с частотой модуляции F = 25 Гц и коэффициентом модуляции М = 1

в

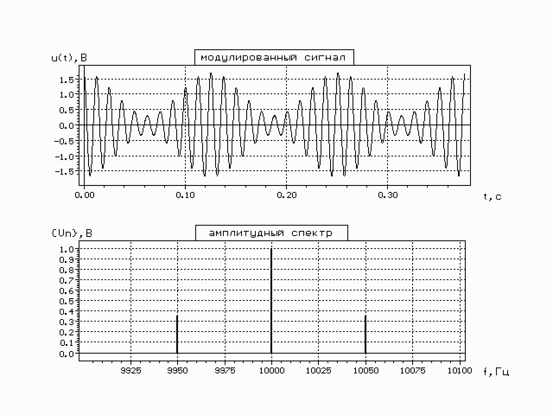

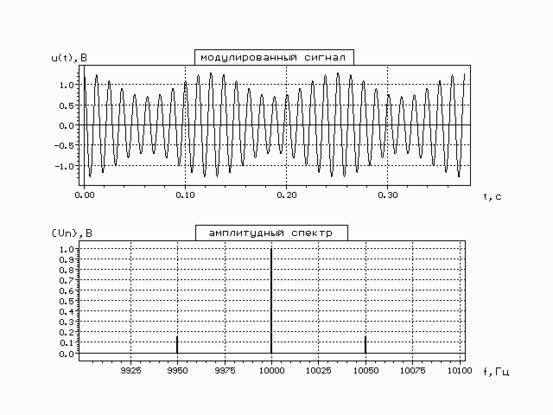

ременная и спектральная диаграмма однотонального АМ сигнала с частотой модуляции F = 50 Гц и коэффициентом модуляции М = 0,3

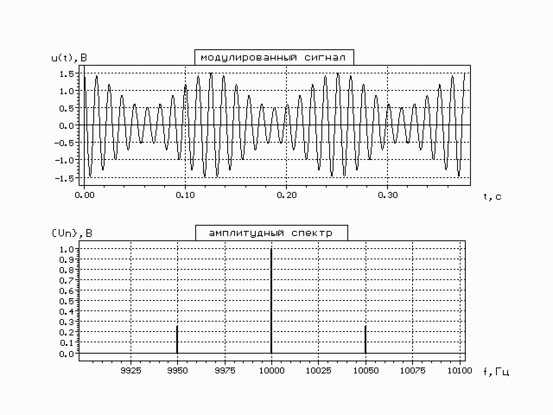

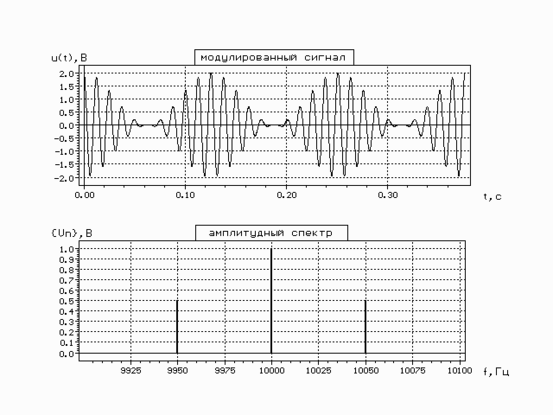

временная и спектральная диаграмма однотонального АМ сигнала с частотой модуляции F = 50 Гц и коэффициентом модуляции М = 0,5

в

ременная и спектральная диаграмма однотонального АМ сигнала с частотой модуляции F = 50 Гц и коэффициентом модуляции М = 0,7

временная и спектральная диаграмма однотонального АМ сигнала с частотой модуляции F = 50 Гц и коэффициентом модуляции М = 1.

Вывод: При увеличении коэффициента модуляции (М) амплитуды боковых частот увеличиваются.

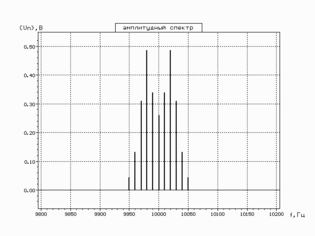

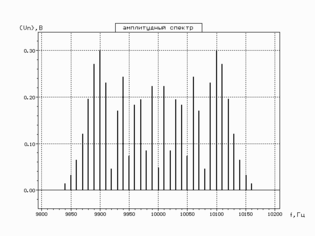

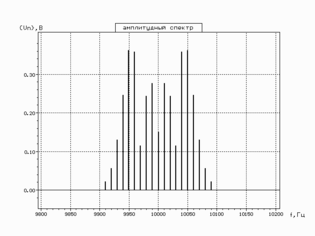

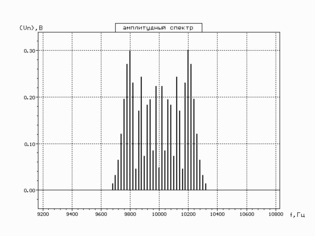

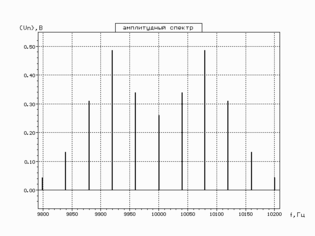

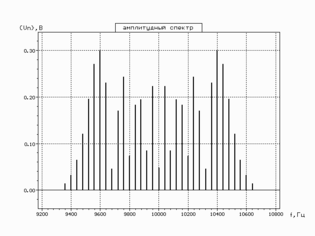

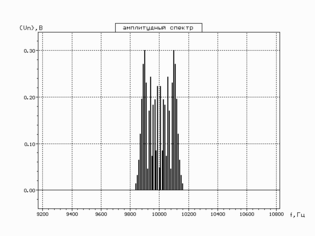

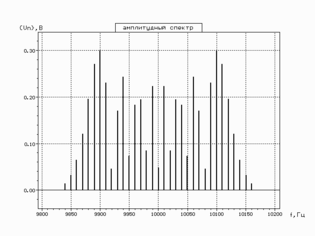

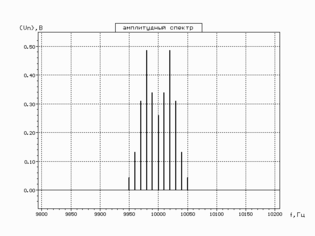

8. Сравнительный анализ сигналов с однотональной частотной и фазовой модуляцией

ЧМ	ФМ
Sm=5 B F=10 Гц mчм =3 рад	Sm=5 B F=10 Гц mчм =3 рад
Sm=10 B F=10 Гц mчм =6 рад	Sm=10 B F=10 Гц mчм =6 рад
Sm=20 B F=10 Гц mчм =12 рад	Sm=20 B F=10 Гц mчм =12 рад

табл.2 Спектры ЧМ и ФМ сигналов при различном значении амплитуды сигнала

ЧМ	ФМ

Вывод: При увеличении амплитуды ЧМ и ФМ сигналы ведут себя одинаково, количество гармоник при увеличении амплитуды сигнала увеличивается.

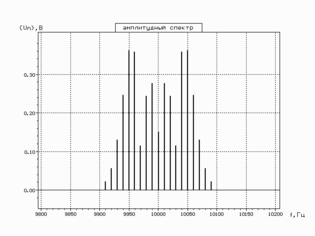

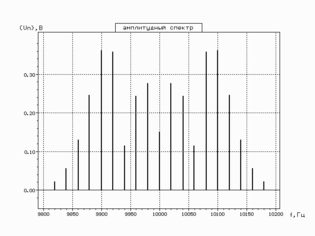

Расчет значения индекса модуляции.

ЧМ	ФМ
Sm=20 B F=10 Гц mчм =12 рад	Sm=20 B F=10 Гц mчм =12 рад
Sm=20 B F=20 Гц mчм =6 рад	Sm=20 B F=20 Гц mчм =12 рад
Sm=20 B F=40 Гц mчм =3 рад	Sm=20 B F=40 Гц mчм =12 рад

табл. 3 Спектры ЧМ и ФМ сигналов при различном значении частоты модулирующего сигнала

ЧМ	ФМ

Вывод: При изменении частоты модулирующего сигнала m_чм у ЧМ уменьшается, а у ФМ не изменяется. При этом расстояние между гармониками увеличивается.
