1. Цель работы.
Исследовать закон распределения напряжения вдоль длинной линии при различных нагрузках. по закону распределения напряжения вдоль линии определяется величина сопротивления нагрузки и ее характер. Кроме того, исследуется зависимость выходного сопротивления длинной линии от частоты.

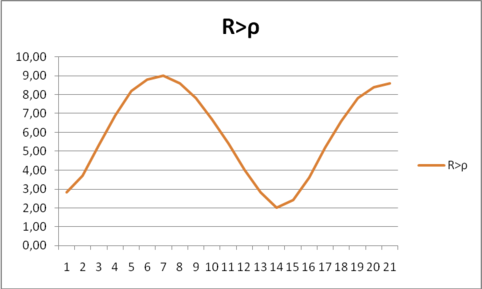

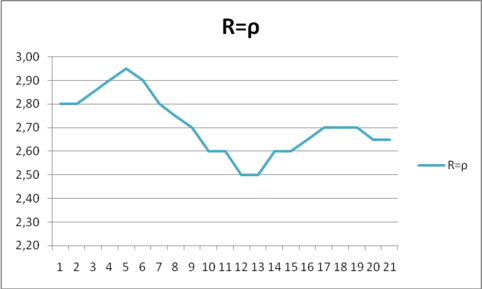

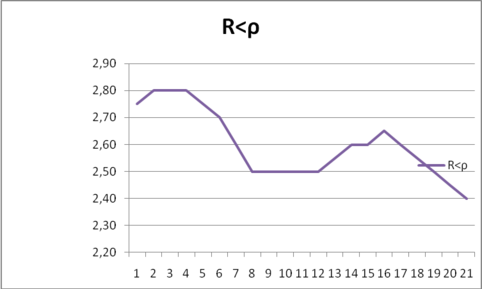

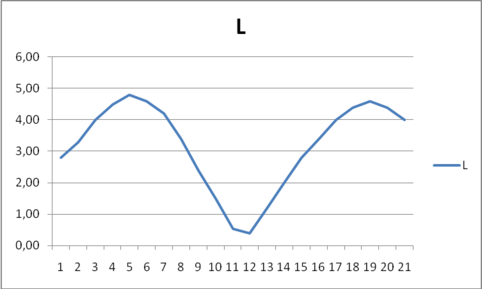

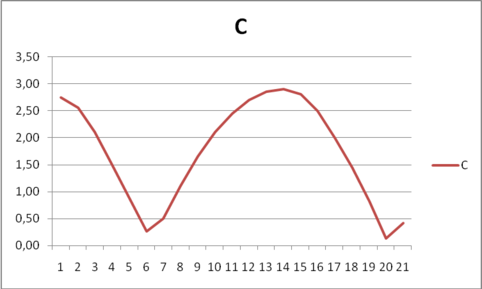

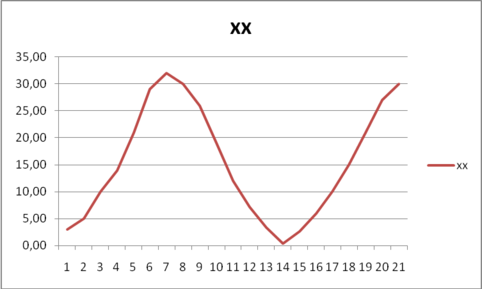

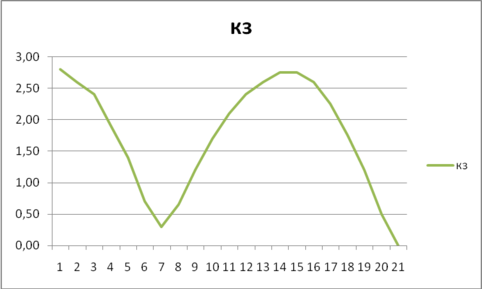

Исследование распределения напряжения вдоль линии
| n | xx | кз | R<ρ | R=ρ | R>ρ | L | C |
| 1 | 3 | 2,8 | 2,75 | 2,8 | 2,8 | 2,8 | 2,75 |
| 2 | 5 | 2,6 | 2,8 | 2,8 | 3,7 | 3,3 | 2,55 |
| 3 | 10 | 2,4 | 2,8 | 2,85 | 5,3 | 4 | 2,1 |
| 4 | 14 | 1,9 | 2,8 | 2,9 | 6,9 | 4,5 | 1,5 |
| 5 | 21 | 1,4 | 2,75 | 2,95 | 8,2 | 4,8 | 0,88 |
| 6 | 29 | 0,7 | 2,7 | 2,9 | 8,8 | 4,6 | 0,26 |
| 7 | 32 | 0,3 | 2,6 | 2,8 | 9 | 4,2 | 0,5 |
| 8 | 30 | 0,65 | 2,5 | 2,75 | 8,6 | 3,4 | 1,1 |
| 9 | 26 | 1,2 | 2,5 | 2,7 | 7,8 | 2,4 | 1,65 |
| 10 | 19 | 1,7 | 2,5 | 2,6 | 6,7 | 1,5 | 2,1 |
| 11 | 12 | 2,1 | 2,5 | 2,6 | 5,4 | 0,55 | 2,45 |
| 12 | 7,2 | 2,4 | 2,5 | 2,5 | 4 | 0,4 | 2,7 |
| 13 | 3,4 | 2,6 | 2,55 | 2,5 | 2,8 | 1,2 | 2,85 |
| 14 | 0,4 | 2,75 | 2,6 | 2,6 | 2 | 2 | 2,9 |
| 15 | 2,7 | 2,75 | 2,6 | 2,6 | 2,4 | 2,8 | 2,8 |
| 16 | 6 | 2,6 | 2,65 | 2,65 | 3,6 | 3,4 | 2,5 |
| 17 | 10 | 2,25 | 2,6 | 2,7 | 5,2 | 4 | 2 |
| 18 | 15 | 1,75 | 2,55 | 2,7 | 6,6 | 4,4 | 1,45 |
| 19 | 21 | 1,2 | 2,5 | 2,7 | 7,8 | 4,6 | 0,82 |
| 20 | 27 | 0,5 | 2,45 | 2,65 | 8,4 | 4,4 | 0,13 |
| 21 | 30 | 0 | 2,4 | 2,65 | 8,6 | 4 | 0,42 |

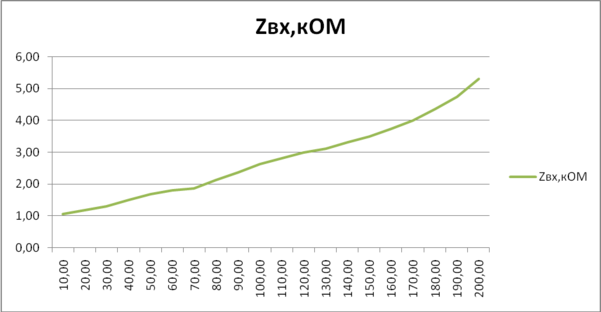

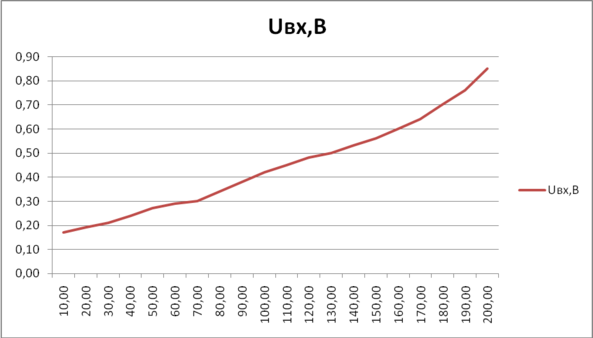

Определение входного сопротивления цепи.
| f,кГц | Uвх,В | Zвх,кОМ |
| 10,00 | 0,17 | 1,06 |
| 20,00 | 0,19 | 1,19 |
| 30,00 | 0,21 | 1,31 |
| 40,00 | 0,24 | 1,50 |
| 50,00 | 0,27 | 1,69 |
| 60,00 | 0,29 | 1,81 |
| 70,00 | 0,30 | 1,88 |
| 80,00 | 0,34 | 2,13 |
| 90,00 | 0,38 | 2,38 |
| 100,00 | 0,42 | 2,63 |
| 110,00 | 0,45 | 2,81 |
| 120,00 | 0,48 | 3,00 |
| 130,00 | 0,50 | 3,13 |
| 140,00 | 0,53 | 3,31 |
| 150,00 | 0,56 | 3,50 |
| 160,00 | 0,60 | 3,75 |
| 170,00 | 0,64 | 4,00 |
| 180,00 | 0,70 | 4,38 |
| 190,00 | 0,76 | 4,75 |
| 200,00 | 0,85 | 5,31 |
