Задача 4.3 Вариант87 ВСС – 4 – 97 Данилкин Е. А.
R2 = 100 Om
XL = 60 Om
ВАХ конденсатора по 1-й гармоники приведена
на рис. 4.42б.
Uab(U3) – построить.
Задаваясь различными значениями тока I1, построим для всей схемы несколько
диаграмм по 1-й гармонике и найдём требуемую зависимость.
Необходимые данные сведём в таблицу.
| Номер точки, n | Начальная н | 1 | 2 | 3 | 4 | 5 | 6 | |
| По ВАХ Конденсатора | I1 = IC , A | 0.4 | 0.6 | 0.8 | 1.0 | 1.2 | 1.4 | 1.6 |
| U1 = UC , B | U1H = 10 | 15 | 20 | 40 | 72 | 120 | 200 | |
|
|
| 0.15 | 0.2 | 0.4 | 0.72 | 1.2 | 2.0 | |
|
|
| 0.6 | 0.8 | 1.1 | 1.4 | 1.8 | 2.6 | |
|
|
| 36 | 48 | 66 | 84 | 108 | 154 | |
|
| 15 | 23 | 30 | 31 | 43 | 80 | 159 | |
П

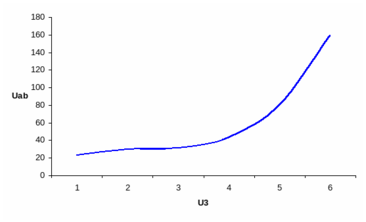

о данным таблицы построим требуемую зависимость:
