ТОЭ. Переходные процессы в линейных электрических цепях, спектральный метод, линии с распределёнными параметрами, синтез цепей. Задача 3.6 5

ГОСУДАРСТВЕННЫЙ КОМИТЕТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ПО ВЫСШЕМУ ОБРАЗОВАНИЮ

МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ ИНСТИТУТ РАДИОТЕХНИКИ, ЭЛЕКТРОНИКИ И АВТОМАТИКИ

(ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ)

ФАКУЛЬТЕТ: ВАВТ

ГРУППА: ВСС-2-97

СТУДЕНТ: ГОЛИЦЫН А. Ф.

РУКОВОДИТЕЛЬ: ЕЙВИН В. И.

Москва, 2000

Вариант №81

По данным в таблице 3.5 параметрам линии , частоте , длине линии , комплексным значениям напряжения и тока в конце линии, сопротивлению нагрузки требуется:

1. Рассчитать напряжение и ток в начале линии, активную и полную мощности в начале и конце линии, а также КПД линии.

2. Полагая, что линия п.1 стала линией без потерь , а нагрузка на конце линии стала активной и равной модулю комплексной нагрузки в п.1, определить напряжение и ток в начале линии, а также длину электромагнитной волны .

3. Для линии без потерь п.2 построить график распределения действующего значения напряжения вдоль линии в функции координаты .

Таблица 3. 5

1. Расчёт напряжения и тока в начале линии, активной и полной мощности в начале и конце линии, а также КПД линии.

1. Линия без потерь:

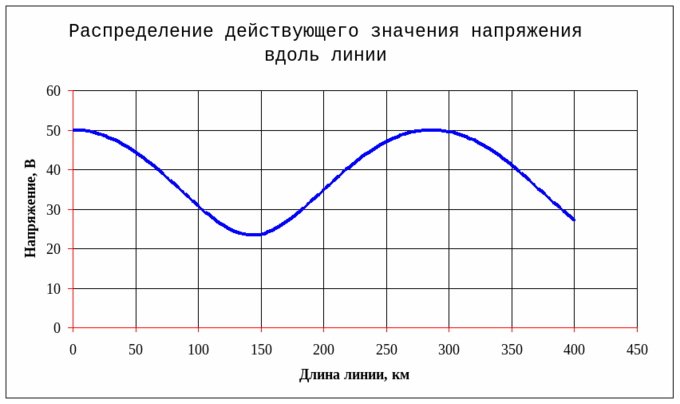

1. График распределения действующего значения напряжения вдоль линии в функции координаты для линии без потерь.
