Контрольная работа № 4.3
по предмету
« Электротехника »
студента группы ВСС 1-97
Рахмукова Владимира
Москва, 2000 г.
Вариант 63
Произвести расчёт периодических процессов в нелинейных электрических цепях с помощью вольт-амперных характеристик по первым гармоникам токов и напряжений и построить их векторные диаграммы, считая что источник питания на входе схемы имеет неизменную частоту.
Схема состоит из резистора R3 = 80 Ом, линейного конденсатора (сопротивление по первой гармонике Хс=100 Ом) и индуктивной катушки, вольт-амперная характеристика по первой гармонике изображена на рисунке.
З
адаваясь различными значениями тока I1 , построить для всей схемы несколько векторных диаграмм по первой гармонике и найти зависимость U3(I1).
Вольт – Амперная характеристика индуктивной катушки.
1. Пользуясь следующими формулами рассчитаем схему для различных значений I1
данные расчётов в таблице 1
Таблица 1
| U1 | I1 | R3 | Xc | I2 | I1 | I3 | U3 | Uab |
| 0 | 0 | 80 | 100 | 0 | 0 | 0 | 0 | 0 |
| 40 | 0,2 | 80 | 100 | 0,4 | -0,2 | 0,2 | 16 | 56 |
| 80 | 0,4 | 80 | 100 | 0,8 | -0,4 | 0,4 | 32 | 112 |
| 90 | 0,55 | 80 | 100 | 0,9 | -0,55 | 0,35 | 28 | 118 |
| 100 | 0,8 | 80 | 100 | 1 | -0,8 | 0,2 | 16 | 116 |
| 105 | 1,2 | 80 | 100 | 1,05 | -1,2 | -0,15 | -12 | 93 |
| 107 | 1,6 | 80 | 100 | 1,07 | -1,6 | -0,53 | -42,4 | 64,6 |

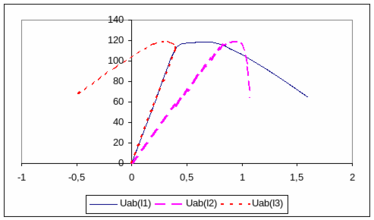

П

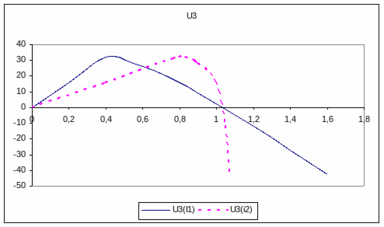

остроим график зависимости U3(I1).
В
екторные диаграммы для различных значений U1.
