Рахмуков Владимир ВСС 1-97 МИРЭА 2000г.
МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ ИНСТИТУТ РАДИОТЕХНИКИ, ЭЛЕКТРОНИКИ И АВТОМАТИКИ
(ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ)
Контрольная работа № 4.1
по предмету
« Электротехника »
студента группы ВСС 1-97
Рахмукова Владимира
Москва, 2000 г.
Вариант 63
-
Рассчитать магнитную цепь методом двух узлов и определить величины I2, Ф1.
-
Для принятых в п.1 положительных направлений потоков и заданного направления МДС составить систему уравнений по законам Кирхгофа.
Дано:
| l1,см | S1 см2 | 1 | I1, А | l2,см | S2 см2 | 2 | I2, А | l3,см | S3 см2 | 3 | I3, А | 4 | I4 A | l | доп.усл |
| 30 | 4,3 | 200 | 0,15 | 10 | 8 | 300 | -- | 20 | 4,8 | 100 | 0,35 | 50 | 0,35 | -- | Ф2=0 |
Найти
I
2 –? , Ф1 -?.
Магнитные свойства стали
| H, А/м | 20 | 40 | 60 | 80 | 120 | 200 | 400 | 600 | 800 | 1200 |
| В, Тл | 0,22 | 0,75 | 0,93 | 1,02 | 1,14 | 1,28 | 1,47 | 1,53 | 1,57 | 1,6 |
Для данной задачи
по вышеприведённым формулам рассчитаем значения Ф1, Ф3, Um1, Um3, Umdk1, Umdk3 данные расчётов в таблице 1.1.
Таблица 1.1.
| H | B | Um1 | Um2 | Um3 | Ф1 | Ф2 | Ф3 | Umdk1 | Umdk3 |
| -1200 | -1,6 | -360 | -120 | -240 | -6,88 | -12,8 | -7,68 | 390 | -292,5 |
| -800 | -1,57 | -240 | -80 | -160 | -6,751 | -12,56 | -7,536 | 270 | -212,5 |
| -600 | -1,53 | -180 | -60 | -120 | -6,579 | -12,24 | -7,344 | 210 | -172,5 |
| -400 | -1,47 | -120 | -40 | -80 | -6,321 | -11,76 | -7,056 | 150 | -132,5 |
| -200 | -1,28 | -60 | -20 | -40 | -5,504 | -10,24 | -6,144 | 90 | -92,5 |
| -120 | -1,14 | -36 | -12 | -24 | -4,902 | -9,12 | -5,472 | 66 | -76,5 |
| -80 | -1,02 | -24 | -8 | -16 | -4,386 | -8,16 | -4,896 | 54 | -68,5 |
| -60 | -0,93 | -18 | -6 | -12 | -3,999 | -7,44 | -4,464 | 48 | -64,5 |
| -40 | -0,75 | -12 | -4 | -8 | -3,225 | -6 | -3,6 | 42 | -60,5 |
| -20 | -0,22 | -6 | -2 | -4 | -0,946 | -1,76 | -1,056 | 36 | -56,5 |
| 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 30 | -52,5 |
| 20 | 0,22 | 6 | 2 | 4 | 0,946 | 1,76 | 1,056 | 24 | -48,5 |
| 40 | 0,75 | 12 | 4 | 8 | 3,225 | 6 | 3,6 | 18 | -44,5 |
| 60 | 0,93 | 18 | 6 | 12 | 3,999 | 7,44 | 4,464 | 12 | -40,5 |
| 80 | 1,02 | 24 | 8 | 16 | 4,386 | 8,16 | 4,896 | 6 | -36,5 |
| 120 | 1,14 | 36 | 12 | 24 | 4,902 | 9,12 | 5,472 | -6 | -28,5 |
| 200 | 1,28 | 60 | 20 | 40 | 5,504 | 10,24 | 6,144 | -30 | -12,5 |
| 400 | 1,47 | 120 | 40 | 80 | 6,321 | 11,76 | 7,056 | -90 | 27,5 |
| 600 | 1,53 | 180 | 60 | 120 | 6,579 | 12,24 | 7,344 | -150 | 67,5 |
| 800 | 1,57 | 240 | 80 | 160 | 6,751 | 12,56 | 7,536 | -210 | 107,5 |
| 1200 | 1,6 | 360 | 120 | 240 | 6,88 | 12,8 | 7,68 | -330 | 187,5 |
П

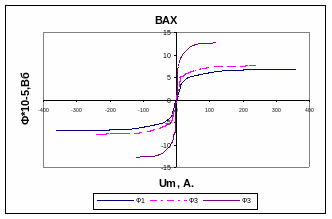

остроим Вебер-Амперную характеристику.

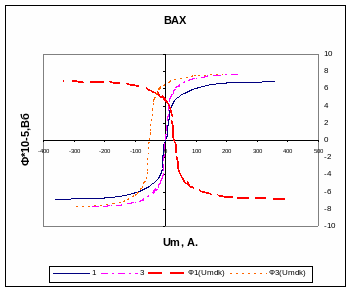

По графику определим точку пересечения Ф1(Umdk) и Ф3(Umdk). В этой точке (Ф1=Ф2), определяем значение Ф1(Umdk)=Ф2 (Umdk)и Umdk .
Ф1=Ф2=5,4 10-5 [Вб].
Umdk=-28.5 [A].
Ответы:
Ф1=Ф2=5,4 10-5 [Вб].
I2 = -0.095 [A].
