Рахмуков Владимир ВСС 1-97 МИРЭА 2000г.

МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ ИНСТИТУТ РАДИОТЕХНИКИ, ЭЛЕКТРОНИКИ И АВТОМАТИКИ

(ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ)

Контрольная работа № 3.1

по предмету

« Электротехника »

студента группы ВСС 1-97

Рахмукова Владимира

Москва, 2000 г.

Вариант 63

Дана электрическая цепь в которой происходит коммутация. В цепи действует постоянная ЭДС Е.

Параметры цепи:

Е = 100 [В]

L₁ = 1 [мГн]

С₁ = 10 [мкФ]

R₁ = 4 [Ом]

R₂ = 0 [Ом]

Определить закон изменения во времени величины u_c1 .

1. Выберем положительные направления токов и напряжений.

2. Расчет режима до коммутации и определение независимых начальных условий.

В схеме имеют место нулевые начальные условия.

i₁(0_-) = 0

i₂(0_-) = 0

i₃(0_-) = 0

u_c1(0_-) = 0

3
. Расчёт цепи в момент коммутации

4
. Расчет цепи в принуждённом режиме.

	0-	0+	
I1	0	0	E/R1
I2	0	0	0
I3	0	0	E/R1
Uc	0	0	E

5. Составление характеристического уравнения

6. Определение А₁ и А₂ .

7. Уравнение изменяющейся величины как функции от времени

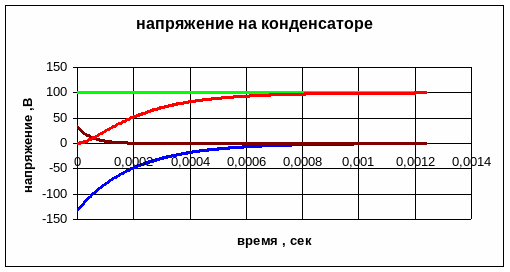

8. График изменяющейся величины как функции от времени

9
. Операторный метод
