МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ ИНСТИТУТ РАДИОТЕХНИКИ, ЭЛЕКТРОНИКИ И АВТОМАТИКИ
(ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ)
Контрольная работа № 4.3
по предмету
« Электротехника »
студента группы ВСС – 2 -97
Халилова Анатолия
Москва, 2000 г.
Вариант №51
R3
R2
Дано:
R2=R3=100 Ом
X
c=100 Ом

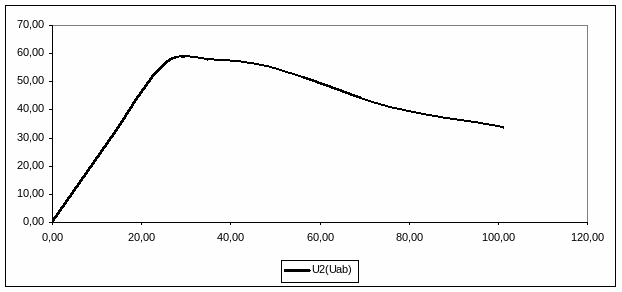

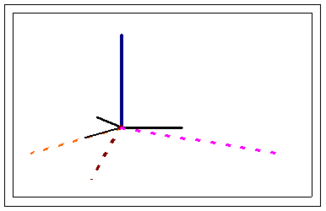

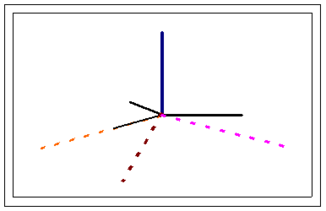

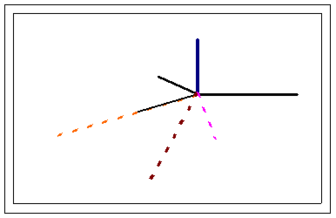

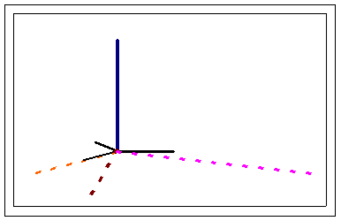

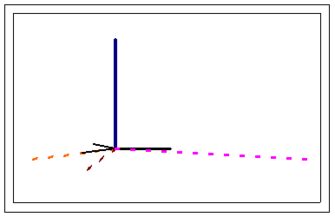

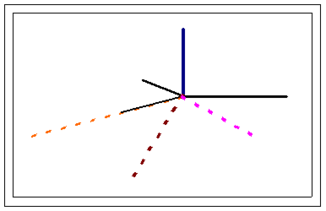

Построить несколько векторных диаграмм для всей схемы по первым гармоникам токов и напряжений и найти зависимость
1. Пользуясь следующими формулами рассчитаем схему для различных значений I1
| U1 | Ucd | I2 | I3 | Uc | Uab | |||||
| модуль | аргумент | модуль | аргумент | модуль | аргумент | модуль | аргумент | модуль | аргумент | |
| 40 | 12,65 | -161,57 | 0,13 | -161,57 | 0,09 | 153,43 | 8,94 | -116,57 | 28,28 | -8,13 |
| 80 | 25,30 | -161,57 | 0,25 | -161,57 | 0,18 | 153,43 | 17,89 | -116,57 | 56,57 | -8,13 |
| 90 | 34,79 | -161,57 | 0,35 | -161,57 | 0,25 | 153,43 | 24,60 | -116,57 | 58,05 | -10,92 |
| 100 | 50,60 | -161,57 | 0,51 | -161,57 | 0,36 | 153,43 | 35,78 | -116,57 | 54,41 | -17,10 |
| 105 | 75,89 | -161,57 | 0,76 | -161,57 | 0,54 | 153,43 | 53,67 | -116,57 | 40,80 | -36,03 |
| 107 | 101,19 | -161,57 | 1,01 | -161,57 | 0,72 | 153,43 | 71,55 | -116,57 | 33,84 | -71,03 |
