<ввода>:: = read(<идентификатор>)
<вывода>:: = write(<выражение>)
<выражение>:: = <сумма> | <сумма> ( = | < | >) <сумма>
<сумма> ::= <произведение> { (+ | - | ) <произведение>}
<произведение>:: = <множитель> { (* | / | ) <множитель>}
<множитель>:: = <идентификатор> | <число> | <логическая_константа> |
<множитель> | (<выражение>)
<логическая_константа>:: = true | false
Диаграммы Вирта
В метаязыке диаграмм Вирта используются графические примитивы, представленные на рисунке 2.1.
При построении диаграмм учитывают следующие правила:
-
каждый графический элемент, соответствующий терминалу или нетерминалу, имеет по одному входу и выходу, которые обычно изображаются на противоположных сторонах;
-
каждому правилу соответствует своя графическая диаграмма, на которой терминалы и нетерминалы соединяются посредством дуг;
-
альтернативы в правилах задаются ветвлением дуг, а итерации - их слиянием;
-
должна быть одна входная дуга (располагается обычно слева или сверху), задающая начало правила и помеченная именем определяемого нетерминала, и одна выходная, задающая его конец (обычно располагается справа и снизу);
-
стрелки на дугах диаграмм обычно не ставятся, а направления связей отслеживаются движением от начальной дуги в соответствии с плавными изгибами промежуточных дуг и ветвлений.
1) 2) 3)
1) – терминальный символ, принадлежащий алфавиту языка;
2) – постоянная группа терминальных символов, определяющая название лексемы, ключевое слово и т.д.;
3) – нетерминальный символ, определяющий название правила;
4) – входная дуга с именем правила, определяющая его название;
5) – соединительные линии, обеспечивающие связь между терминальными и нетерминальными символами в правилах.
Рисунок 2.1 – Графические примитивы диаграмм Вирта


блок
4)
5)
блок
Пример 1.4. Описание синтаксиса модельного языка М с помощью диаграмм
Описание синтаксиса модельного языка М с помощью диаграмм Вирта представлено на рисунке 2.2.
цифра
Рисунок 2.2 – Синтаксические правила модельного языка М

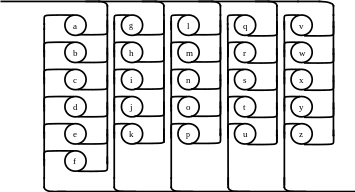

буква
идентификатор
число

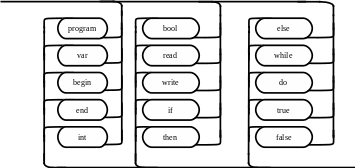

ключевое_слово
Рисунок 2.2 – Синтаксические правила модельного языка М, лист 2
разделитель
п рограмма
о писание
т ело
Рисунок 2.2 – Синтаксические правила модельного языка М, лист 3

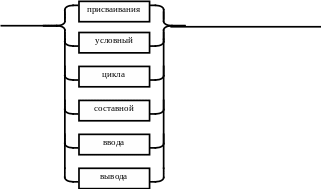

оператор
п
идентификатор
выражение

у словный
ц икла
составной
в вода
в ывода
Рисунок 2.2 – Синтаксические правила модельного языка М, лист 4
в ыражение
с умма
п роизведение
операнд
логическая_константа
Рисунок 2.2 – Синтаксические правила модельного языка М, лист 5
Пример 2.4. Программа на модельном языке М, вычисляющая среднее арифметическое чисел, введенных с клавиатуры.
program
var k, n, sum: int;
begin
read(n);
sum:= 0;
i:=1;
while i<=n do
begin
read(k);
sum:=sum+k;
k:=k+1
end;
write(sum/n)
end.
2.2 Общая структура компилятора
Определение 2.2. Компилятор – это программа, которая осуществляет перевод исходной программы в эквивалентную ей объектную программу на языке машинных команд или языке ассемблере.
Основные функции компилятора:
1) проверка исходной цепочки символов на принадлежность к входному языку;
2) генерация выходной цепочки символов на языке машинных команд или ассемблере.
Процесс компиляции состоит из двух основных этапов: синтеза и анализа. На этапе анализа выполняется распознавание текста исходной программы и заполнение таблиц идентификаторов. Результатом этапа служит некоторое внутреннее представление программы, понятное компилятору.
На этапе синтеза на основании внутреннего представления программы и информации, содержащейся в таблице идентификаторов, порождается текст результирующей программы. Результатом этого этапа является объектный код.
Данные этапы состоят из более мелких этапов, называемых фазами. Состав фаз и их взаимодействие зависит от конкретной реализации компилятора. Но в том или ином виде в каждом компиляторе выделяются следующие фазы:
-
лексический анализ;
-
синтаксический анализ;
-
семантический анализ;
-
подготовка к генерации кода;
-
генерация кода.
Определение 2.3. Процесс последовательного чтения компилятором данных из внешней памяти, их обработки и помещения результатов во внешнюю память, называется проходом компилятора.
По количеству проходов выделяют одно-, двух-, трех- и многопроходные компиляторы. В данном пособии предлагается схема разработки трехпроходного компилятора, в котором первый проход – лексический анализ, второй - синтаксический, семантический анализ и генерация внутреннего представления программы, третий – интерпретация программы.

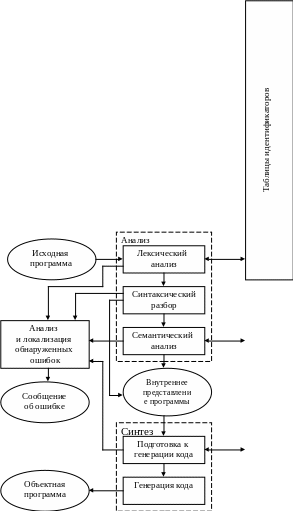

Общая схема работы компилятора представлена на рисунке 2.3.
Рисунок 2.3 – Общая схема работы компилятора
2.3 Лексический анализатор программы
Определение 2.4. Лексический анализатор (ЛА) – это первый этап процесса компиляции, на котором символы, составляющие исходную программу, группируются в отдельные минимальные единицы текста, несущие смысловую нагрузку – лексемы.
Задача лексического анализа - выделить лексемы и преобразовать их к виду, удобному для последующей обработки. ЛА использует регулярные грамматики.
ЛА необязательный этап компиляции, но желательный по следующим причинам:
1) замена идентификаторов, констант, ограничителей и служебных слов лексемами делает программу более удобной для дальнейшей обработки;
2) ЛА уменьшает длину программы, устраняя из ее исходного представления несущественные пробелы и комментарии;
3) если будет изменена кодировка в исходном представлении программы, то это отразится только на ЛА.
В процедурных языках лексемы обычно делятся на классы:
-
служебные слова;
-
ограничители;
-
числа;
-
идентификаторы.
Каждая лексема представляет собой пару чисел вида (n, k), где n – номер таблицы лексем, k - номер лексемы в таблице.
Входные данные ЛА - текст транслируемой программы на входном языке.
Выходные данные ЛА - файл лексем в числовом представлении.
Пример 2.5. Для модельного языка М таблица служебных слов будет иметь вид:
1) program; 2) var; 3) int; 4) bool; 5) begin; 6) end; 7) if; 8) then; 9) else; 10) while; 11) do; 12) read; 13) write; 14) true; 15) false.
Таблица ограничителей содержит:
1) . ; 2) ; ; 3) , ; 4) : ; 5) := ; 6) (; 7) ) ; 8) + ; 9) - ; 10) * ; 11) / ; 12) ; 13) ; 14) ; 15) = ; 16) > ; 17) <.
Таблицы идентификаторов и чисел формируются в ходе лексического анализа.
Пример 2.6. Описать результаты работы лексического анализатора для модельного языка М.
Входные данные ЛА: program var k, sum: int; begin k:=0;…
Выходные данные ЛА: (1, 1) (1, 2) (4, 1) (2, 3) (4, 2) (2, 4) (1, 3) (2, 2) (1, 5) (4, 1) (2, 5) (3, 1) (2, 2)…
Анализ текста проводится путем разбора по регулярным грамматикам и опирается на способ разбора по диаграмме состояний, снабженной дополнительными пометками-действиями. В диаграмме состояний с действиями каждая дуга имеет вид, представленный на рисунке 2.4. Смысл этой конструкции: если текущим является состояние А и очередной входной символ совпадает с для какого либо i, то осуществляется переход в новое состояние В, при этом выполняются действия D1, D2, …, Dm.
Для удобства разбора вводится дополнительное состояние диаграммы ER, попадание в которое соответствует появлению ошибки в алгоритме разбора. Переход по дуге, не помеченной ни одним символом, осуществляется по любому другому символу, кроме тех, которыми помечены все другие дуги, выходящие из данного состояния.
Рисунок 2.4 – Дуга ДС с действиями
Алгоритм 2.1. Разбор цепочек символов по ДС с действиями
Шаг 1. Объявляем текущим начальное состояние ДС H.
Шаг 2. До тех пор, пока не будет достигнуто состояние ER или конечное состояние ДС, считываем очередной символ анализируемой строки и переходим из текущего состояния ДС в другое по дуге, помеченной этим символом, выполняя при этом соответствующие действия. Состояние, в которое попадаем, становится текущим.
ЛА строится в два этапа:
1) построить ДС с действиями для распознавания и формирования внутреннего представления лексем;
