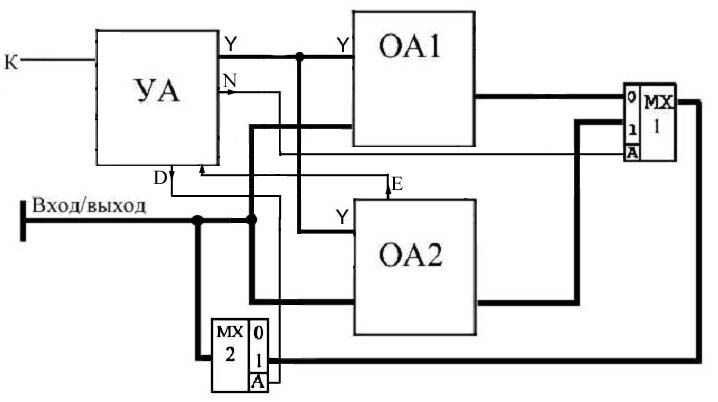

Схема взаимодействия автоматов

• Действие вычислительного устройства, представленного композицией управляющего и операционного автоматов основано на том, что от операционного автомата к управляющему поступают признаки или условия, а от управляющего к операционному поступают управляющие сигналы. На управляющий автомат поступают коды операций. На операционный автомат поступают входные данные и выходят выходные данные. Также с управляющего автоматы могут идти некоторые выходные сигналы.

• По условию количество входных и выходных контактов должно быть ≤ 40. Поэтому придётся использовать шину входных сигналов для передачи также и выходных сигналов.

Разработка Управляющего Автомата

• Управляющие сигналы идут по шине Y на операционные автоматы.

• Входная шина используется также и как выходная. По ней будут поступать входные данный на входы операционных автоматов, и на неё же будут поступать выходные данные с выходов операционных автоматов.

• Мультиплексор MX1 используется для выбора с какого операционного автомата посылать информацию на выход в соответствии с управляющим сигналом N.

• Мультиплексор MX2 пропускает выходные данные в соответствии с сигналом завершения одной из операций D.

• Числа А и В подаются по одной и той же шине на операционные автоматы.

Описание вычислительного устройства

Композиция автоматов, получившаяся при соединении, представляет из себя вычислительное устройство, способное выполнять требуемые операции.

Управление работой вычислительным устройством происходит по входу K на который подаётся код операции. Выбор выполняемой операции производится в соответствии с кодами операции, поданными на управляющий вход. На входную/выходную шину нужно подавать число А на такте записи, число В на такте действия (или два раза число А в случае возведения в квадрат), и снимать число С на тактах готового ответа.

Количество проводов в шине 34, что соответствует разрядности обрабатываемых чисел. Количество управляющих входов 1. Суммарное количество всех контактов 35.

Тестовые примеры

Пример № 1

Задача: среднее арифметическое 110 и 11 (6 и 3).

Для переключения вычислительного устройства в режим выполнения первой операции подаем на управляющий вход К = 0, подаём число А на входную шину, оно записывается на первый регистр.

В следующем такте подаём число В на входную шину, оно записывается на второй регистр.

После этого происходит однотактное сложение, после чего число записывается на регистр С со сдвигом в сторону младшего разряда, что означает деление на два. Поскольку сумма нечётна, пропадает младший разряд и нахождение среднего арифметического происходит с точностью до целых. Поскольку числа одного знака, в освободившийся старший разряд записывается перенос с сумматора, который в данном случае равен 0.

Пример № 2

Задача: Возвести в квадрат число 0,1 порядок 2. (2).

Для переключения вычислительного устройства в режим выполнения второй операции подаем на управляющий вход К = 1, подаём число А на входную шину на такте записи числа, и его мантисса записывается на первый и второй регистры.

Дальше происходит возведение мантиссы числа в квадрат с использованием алгоритма умножения числа само на себя.

После прохождения 24 тактов на управляющий автомат поступает сигнал окончания преобразования Е, и из управляющего автомата приходит набор управляющих сигналов записи ответа. Порядок передаётся на регистр ответа со сдвигом влево (умножение на два). Для записи ответа используется 34 разрядная шина. Знак записывается в старший знаковый разряд ответа, и, поскольку происходит возведение в квадрат, он всегда положителен.

(0,1 порядок 100) = 0100 (4)

5
