Моноканал (сегмент) - физическая линия передачи данных. По природе физической среды в линиях передачи данных каналы передачи данных делятся на оптические, проводные и беспроводные. Проводные линии связи получили наибольшее распространение. Среди проводных линий используются коаксиальные кабели и витые пары проводов.

Коаксиальные кабели - толстый 12.5 мм и тонкий 6.25 мм. Толстый имеет меньшее затухание, но плохо гнется, что затрудняет прокладку в помещениях и дороже.

Витые пары проводов - скрученные между собой несколько медных жил 0.51 мм, навитых по определенной технологии и заключенных в термостойкую изолирующую оболочку.

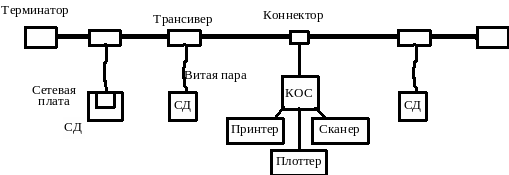

Сетевой контроллер (адаптер, сетевая карта) - устройство для связи ООД со средой передачи данных (АКД) и входящее в состав оконечного оборудования данных.

Трансивер - устройство для электрического соединения сетевого контроллера (АКД) с линией передачи данных, включающее помимо устройства непосредственно подсоединения к кабелю также приемник и передатчик сигналов.

Коннектор - устройство для непосредственного механического и электрического подсоединения узлов к кабелю. (входит в состав трансивера?).

Концентратор оконечных систем - устройство для обслуживания нескольких медленных периферийных устройств.

Терминатор - устройство, предотвращающее отражение сигнала на концах моноканала

По логической структуре ЛВС наибольшее распространение получили сети типа Eternet и Token Ring.

Основной особенностью сети Ethernet (10Base-5) является применение метода МДКН/ОК для обеспечения доступа к сети. В настоящее время унифицировано несколько вариантов сети Ethernet.

1. Thick Ethernet - шина с толстым кабелем. Максимальная длина сегмента⁹ - 500 м, максимальное число сегментов - 5, максимальное число узлов на одном сегменте - 100, минимальное расстояние между узлами - 2.5 м, скорость передачи данных - 10 Мбит/с.

2. Thin Ethernet - шина с тонким кабелем. Максимальная длина сегмента - 185 м, максимальное число сегментов - 5, максимальное число узлов на одном сегменте - 30, минимальное расстояние между узлами - 0.5 м, скорость передачи данных - 10 Мбит/с.

1. Twisted Pair Ethernet - состоит из концентраторов (распределителей, hubs), соединенных витыми парами проводов. Концентраторы различаются на активные (Active hubs - AH) и пассивные (Passive Hubs - PH), различие между которыми заключается в наличии или отсутствии усиления сигналов и количестве портов. Расстоянием между AH достигает 600м и между пассивными - 30м. Максимальное число узлов - до 100.

2. Fiber Optic Ethernet - шина на основе оптоволоконного кабеля. Применяется при соединении двух распределителей в сети. Максимальная длина до 4 м.

В перспективных вариантах скоростных сетей Ethernet (например 100Base-X) достигаются скорости до 100 Мбит/с

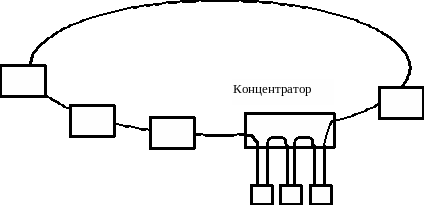

В сети Token Ring используется логическая организация метода доступа - передача маркера по кольцу. Рассчитана на меньшие предельные расстояния и число станций, чем Ethernet, но лучше приспособлена к повышенным нагрузкам и более проста в обслуживании. Максимальное число станций - 96, максимальное число концентраторов - 12, максимальная длина замыкающего кабеля - 120м, максимальная длина кабеля между концентратором и станцией или между двумя концентраторами - 45м, скорость передачи данных 4/16 Мбит/с.

1 КомпьютерПресс, август 1996, стр.110

2 DTE - Data Terminal Equipment

3 DCE - Data Circuit Terminating Equipment

4 WAN - Wide Area Network

5 LAN - Local Area Network

6 Bus

7 Ring

8 Star

9 Сегмент - часть кабеля, имеющая на концах терминаторы
