1. Таблица истинности и ее получение с помощью ТТЛ

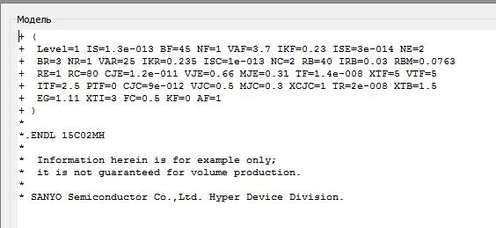

Настройки транзистора для данной лабораторной работы имеют вид, представленный на рисунке 1.

Рисунок 1 Параметры транзисторов

Ниже пример схемы со светодиодными индикаторами и соответствующей зависимостью выходного сигнала от двух входных, по функции И-НЕ:

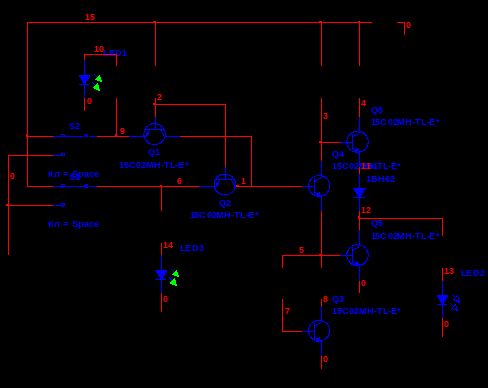

Рисунок 2 Две единицы на входе, на выходе ноль

Таблица 1 Зависимость логического уровня на выходе от входных значений

2. Снятие передаточной характеристики схемы ТТЛ

Ниже представлена схема для снятия передаточной характеристики и график Uвых = f1(Uвх).

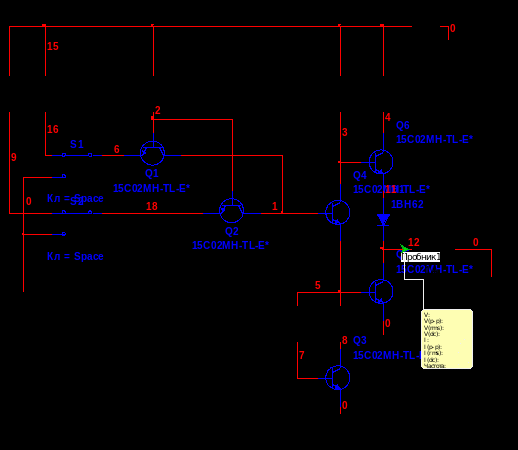

Рисунок 3 Схема для снятия передаточной характеристики

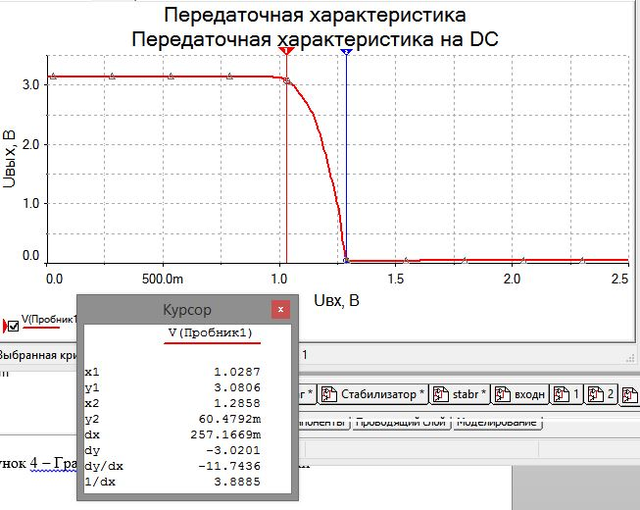

Рисунок 4 График передаточной характеристики

3. Снятие входной характеристики

Ниже представлена соответствующая схема и график.

Рисунок 5 Схема для снятия входной характеристики

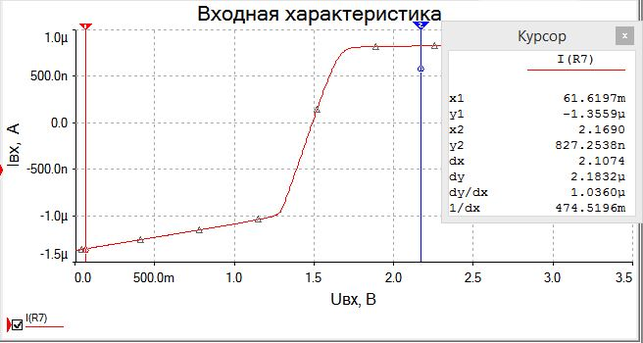

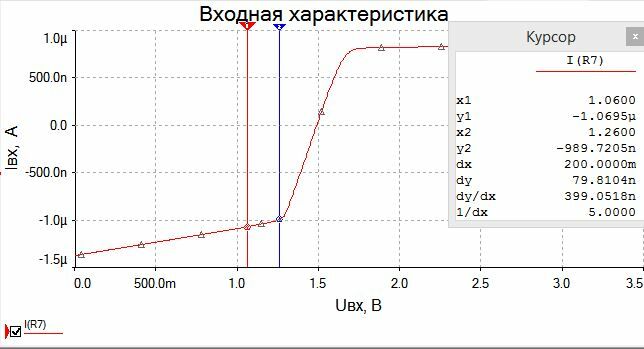

Рисунок 6 Графики входной характеристики (верхний для пороговых значений)

4. Снятие выходной характеристики со схемы ТТЛ

Соответствующая схема для построения зависимости Uвых = f3(Iвых) при у=1 представлена на рисунке 7.

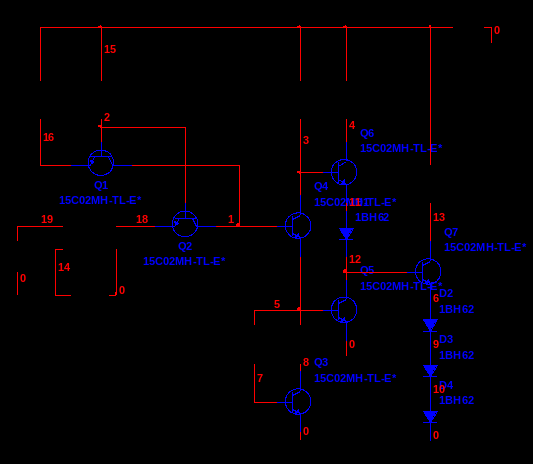

Рисунок 7 Схема для снятия выходной характеристики Uвых = f3(Iвых) при у=1

Рисунок 8 График выходной характеристики Uвых = f3(Iвых) при у=1

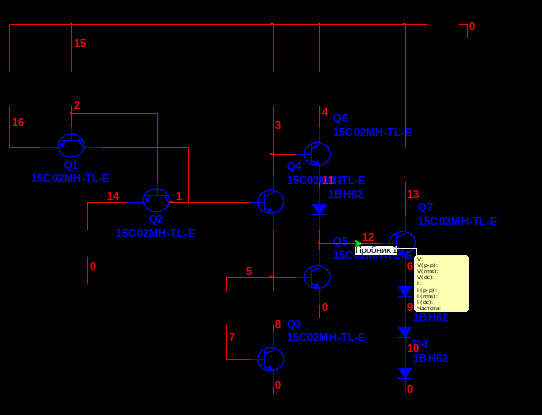

Рисунок 9 Схема для снятия выходной характеристики Uвых = f3(Iвых) при у=0

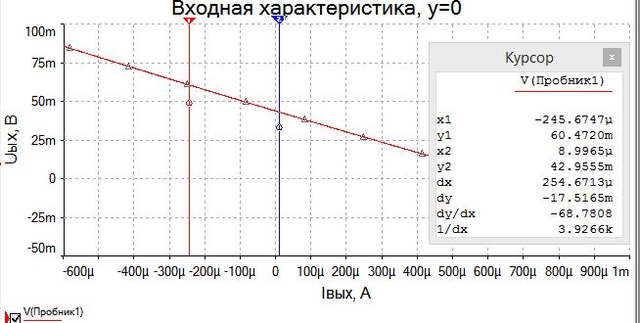

Рисунок 10 График выходной характеристики Uвых = f3(Iвых) при у=0

5. Расчет коэффициента разветвления и потребляемой мощности

Посчитаем коэффициент разветвления (он определяет число единичных нагрузок – аналогичных ключей, которое можно подключить одновременно к выходу ключа, т.е. замкнуть ТТЛ саму на себя через один из ее входов).

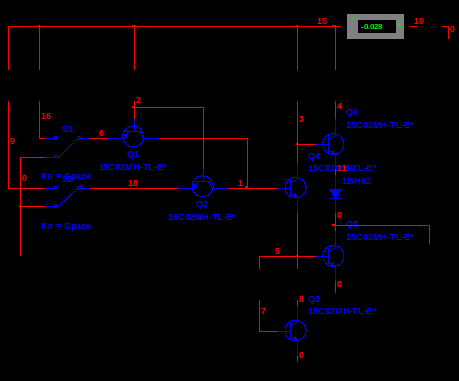

Рисунок 10 Схема для определения показаний, необходимых для расчета

6. Определение задержки распространения сигнала.

Соответствующая схема для построения зависимости Uвых = f4(t).

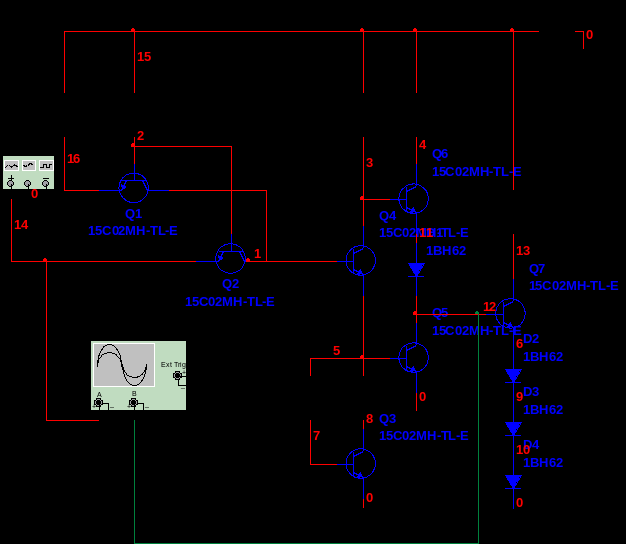

Рисунок 11 Схема для построения зависимости Uвых = f4(t)

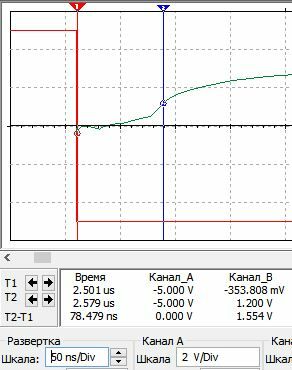

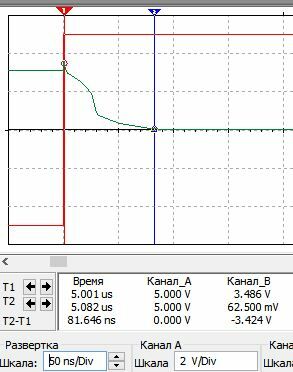

Рисунок 12 График выходной характеристики Uвых = f4(t)
