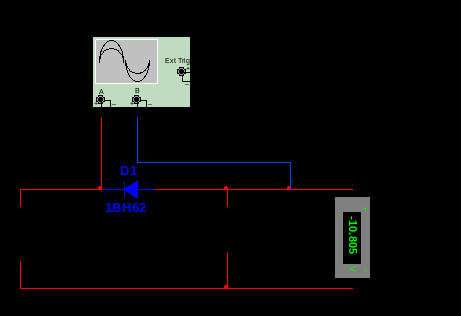

Рисунок 1 – Однополупериодный выпрямитель с резистивной нагрузкой

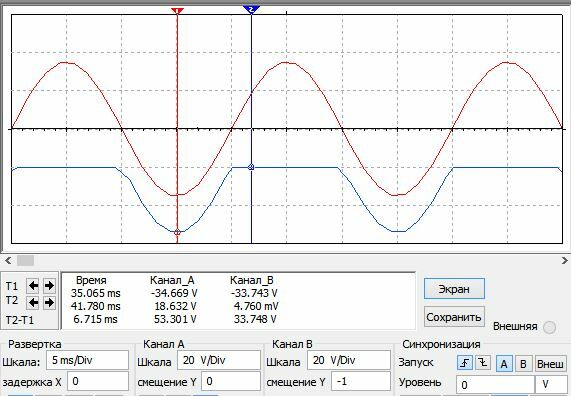

Рисунок 2 – Однополупериодный выпрямитель с резистивной нагрузкой
Рисунок 3 – Двухполупериодный выпрямитель с резистивной нагрузкой

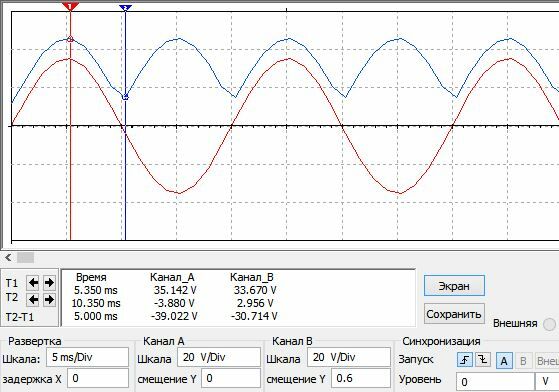

Рисунок 4 – Двухполупериодный выпрямитель с резистивной нагрузкой
Рисунок 5 – Однополупериодный выпрямитель с емкостной нагрузкой

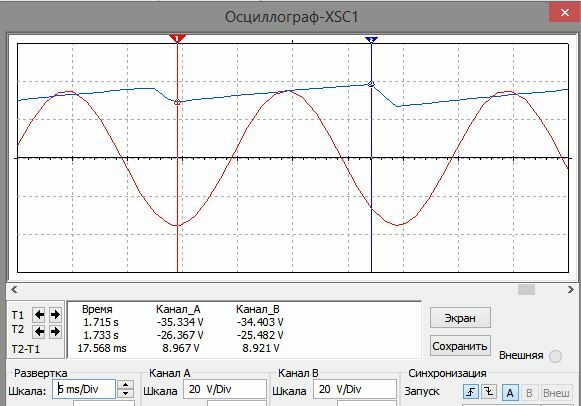

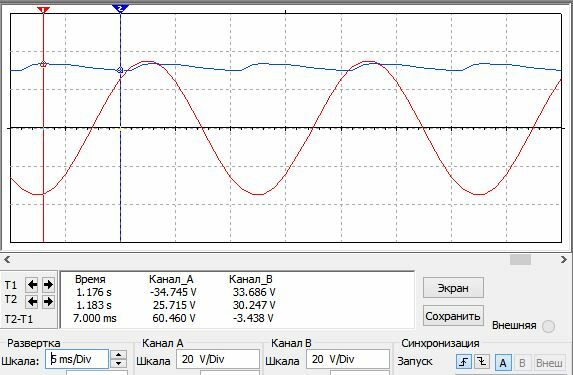

Рисунок 6 – Однополупериодный выпрямитель с емкостной нагрузкой
Рисунок 7 – Двухполупериодный выпрямитель с емкостной нагрузкой
Рисунок 8 – Двухполупериодный выпрямитель с емкостной нагрузкой
Рисунок 9 – Однополупериодный выпрямитель с LC-фильтром

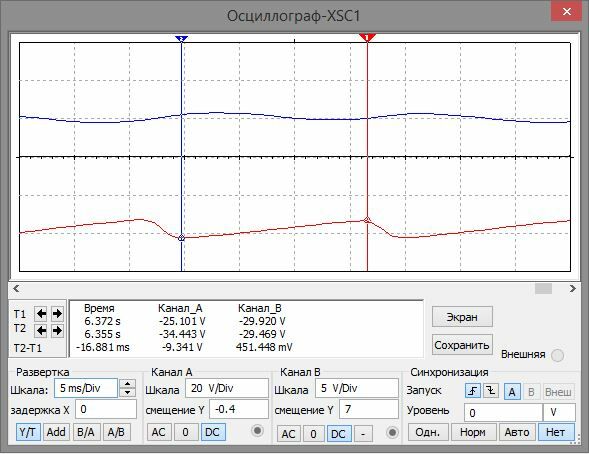

Рисунок 10 – Однополупериодный выпрямитель с LC-фильтром (вход фильтра)

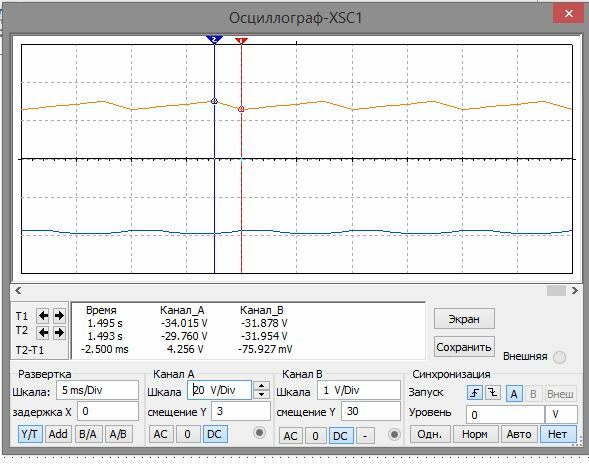

Рисунок 11 – Однополупериодный выпрямитель с LC-фильтром (выход фильтра)

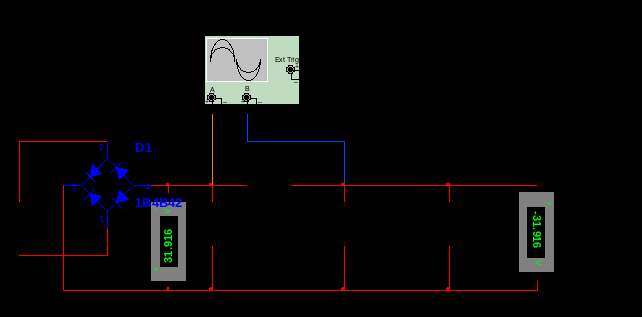

Рисунок 12 – Двухполупериодный выпрямитель с LC-фильтром
Рисунок 13 – Двухполупериодный выпрямитель с LC-фильтром (вход фильтра)

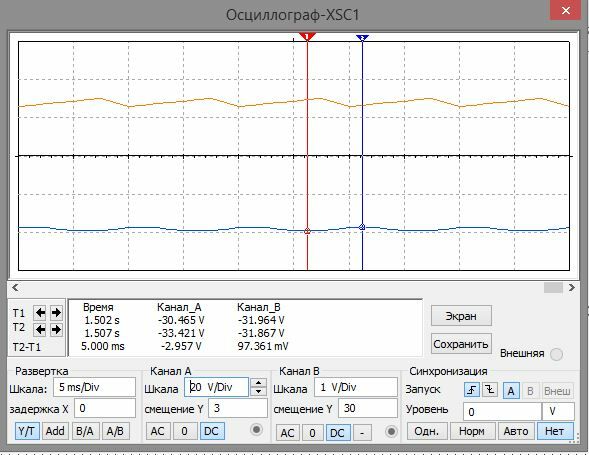

Рисунок 14 – Двухполупериодный выпрямитель с LC-фильтром (выход фильтра)

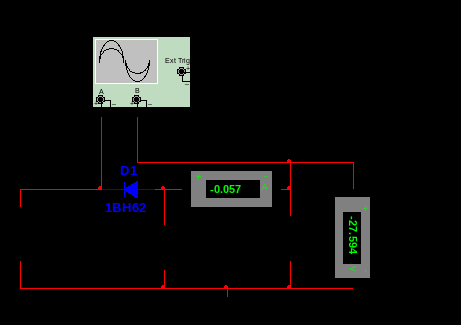

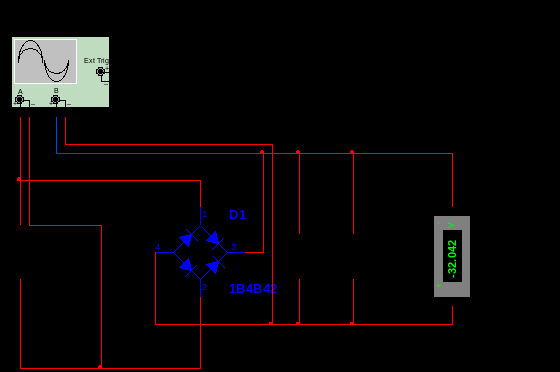

Рисунок 15 – Снятие нагрузочных характеристик
Таблица 1 – Снятие нагрузочных характеристик и Rвых
| Сопротивление, кОм | Iн, A | Uн, В | Rвых, Ом |
| 0,4 | 0,066 | 26,589 | 402,86364 |
| 0,48 | 0,057 | 27,594 | 484,10526 |
| 0,56 | 0,051 | 28,677 | 562,29412 |
| 0,64 | 0,047 | 29,964 | 637,53191 |
| 0,72 | 0,042 | 30,251 | 720,2619 |
| 0,8 | 0,039 | 31,067 | 796,58974 |
| 0,88 | 0,035 | 31,101 | 888,6 |
| 0,96 | 0,033 | 31,538 | 955,69697 |
| 1,04 | 0,03 | 31,847 | 1061,5667 |
| 1,12 | 0,029 | 32,175 | 1109,4828 |
| 1,2 | 0,027 | 32,414 | 1200,5185 |

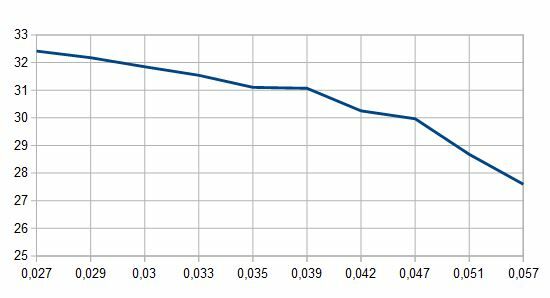

Рисунок 16 – График нагрузочной характеристики

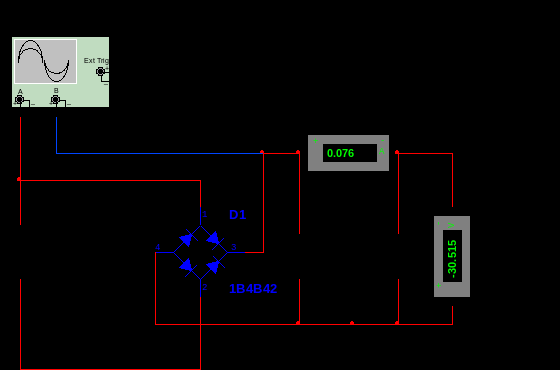

Рисунок 17 – Снятие нагрузочных характеристик
Таблица 2 – Снятие нагрузочных характеристик и расчет Rвых
| Сопротивление, кОм | Iн, А | Uн, В | Rвых, Ом |
| 0,4 | 0,076 | 30,514 | 401,5 |
| 0,48 | 0,065 | 31,01 | 477,0769230769 |
| 0,56 | 0,056 | 31,373 | 560,2321428571 |
| 0,64 | 0,049 | 31,651 | 645,9387755102 |
| 0,72 | 0,044 | 31,868 | 724,2727272727 |
| 0,8 | 0,04 | 32,042 | 801,05 |
| 0,88 | 0,037 | 32,183 | 869,8108108108 |
| 0,96 | 0,034 | 32,299 | 949,9705882353 |
| 1,04 | 0,031 | 32,395 | 1045 |
| 1,12 | 0,029 | 32,477 | 1119,8965517241 |
| 1,2 | 0,027 | 32,547 | 1205,4444444445 |

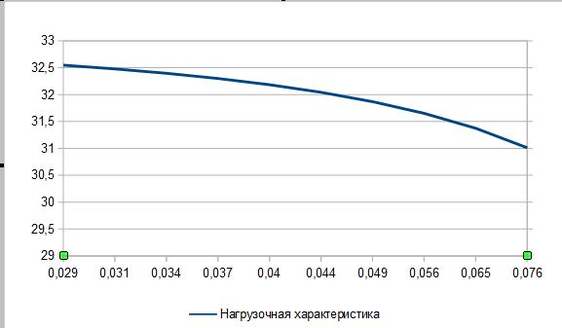

Рисунок 18 – График нагрузочной характеристики
Рисунок 19 – Параметрический стабилизатор напряжения

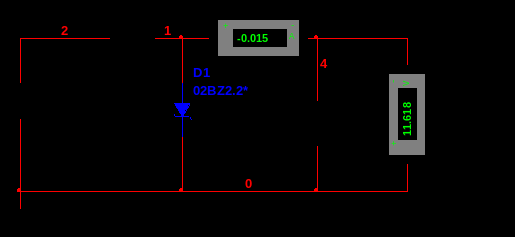

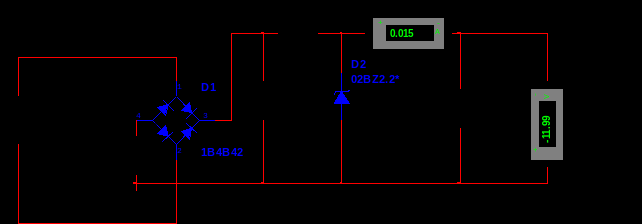

Рисунок 20 – Параметрический стабилизатор напряжения (упрощенная схема)

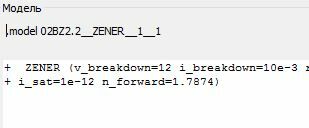

Рисунок 21 – Редактирование параметров стабилитрона
Таблица 3 – Снятие нагрузочных характеристик и расчет Rвых
| Сопротивление, кОм | Iн, A | Uн, В | Rвых, Ом |
| 0,4 | 0,026 | 10,399 | 399,962 |
| 0,48 | 0,024 | 11,582 | 482,583 |
| 0,56 | 0,021 | 11,858 | 564,667 |
| 0,64 | 0,019 | 11,93 | 627,895 |
| 0,72 | 0,017 | 11,966 | 703,882 |
| 0,8 | 0,015 | 11,99 | 799,333 |
| 0,88 | 0,014 | 12,006 | 857,571 |
| 0,96 | 0,013 | 12,018 | 924,462 |
| 1,04 | 0,012 | 12,027 | 1002,25 |
| 1,12 | 0,011 | 12,035 | 1094,09 |
| 1,2 | 0,01 | 12,041 | 1204,1 |

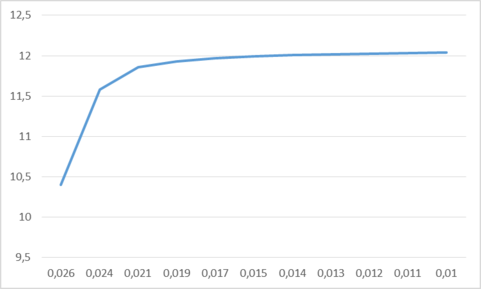

Рисунок 22 – Нагрузочная характеристика стабилизатора напряжения
