Параметры транзистора 2Т3135А1

Аналогом данного транзистора является 2N4260.

• Структура p-n-p

• Максимально допустимое (импульсное) напряжение коллектор-база U_КБ0 =15 В. Обычное: U_КБ =5 В

• Максимально допустимое (импульсное) напряжение коллектор-эмиттер U_{КЭ0 =} 12 В

• Максимально допустимый постоянный(импульсный) ток коллектора I_К = 30 мА

• Максимально допустимая постоянная рассеиваемая мощность коллектора без теплоотвода (с теплоотводом) P_{К max} = 0,015 Вт

• Статический коэффициент передачи тока биполярного транзистора в схеме с общим эмиттером h_21Э = 50

• Обратный ток коллектора I_КБ0 <=25 мкА

• Граничная частота коэффициента передачи тока в схеме с общим эмиттером

f_гр = 1500 МГц

Ниже представлена схема для снятия выходных ВАХ транзистора 2Т3135А1 и параметры транзистора.

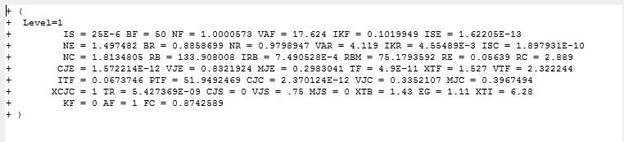

Рисунок 1  Параметры 2Т3135А1

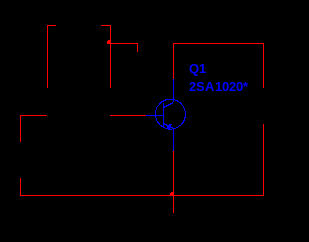

Рисунок 2  Схема для снятия выходных ВАХ

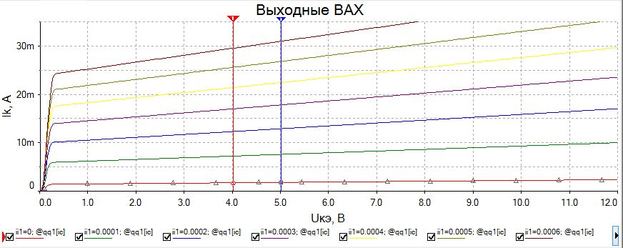

Рисунок 3  Семейство выходных ВАХ

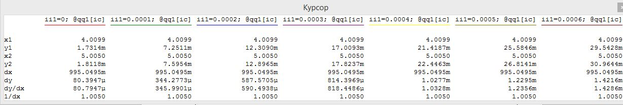

Рисунок 4  Семейство выходных ВАХ (таблица значений)

При Uкэ = const =

Коэффициент передачи тока (базы):

H21 = Δiвых/Δiвх =

При Iб = const =

Выходная проводимость:

H22 = ΔIк/ΔUкэ = (dy)/(dx) =

Ниже представлена схема для снятия входных ВАХ транзистора 2Т3135А1.

Рисунок 5  Схема для снятия входных ВАХ

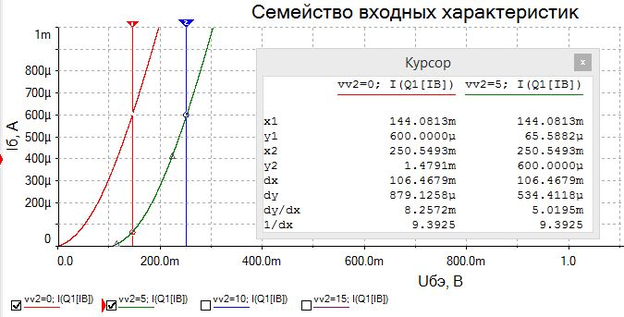

Рисунок 6  Данные для расчета Н11

При ΔUкэ = const =

Входное сопротивление:

H11 = ΔUбэ/ΔIб = dx/dy =

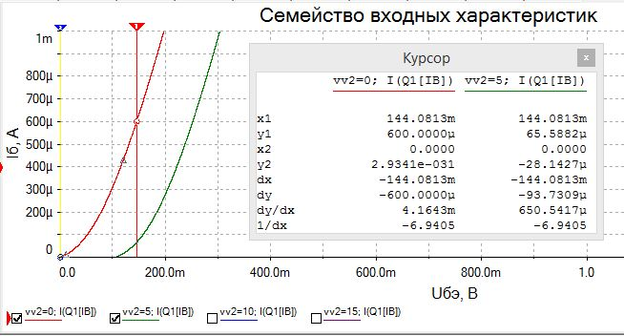

Рисунок 7  Данные для расчета Н12

При Iб = const =

Коэффициент обратной связи:

H12 = Uвх/Uвых = ΔUбэ/ΔUкэ = dx/dUкэ =
