Otchyot_po_laboratornoy_rabote__3 (1075830)
Текст из файла
МГТУ им Н.Э. Баумана
Отчёт по лабораторной работе № 3
«Мультивибратор на операционном усилителе»
Электроника
Выполнил: Высочанский В.А.
Группа ИУ5-41
Подпись:
Дата:
Проверил: Радюкевич В.В.
Подпись:
Дата:
Москва, 2013 г.
Красным цветом на всех схемах показан входной сигнал, а зелёным – выходной.
Задание 1. Определить длительность импульса, паузы и частоту, снять осциллограммы.

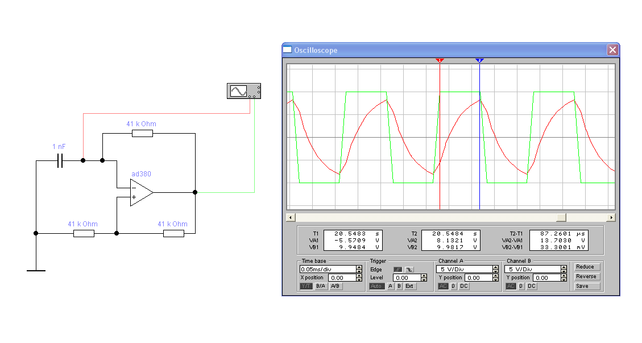

При C = 1 нФ:

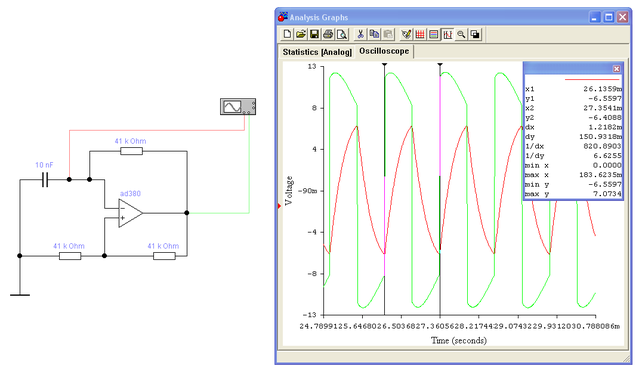

При C = 10 нФ:
| C (нФ) | Rooc (кОм) | Rпос1 (кОм) | Rпос2 (кОм) | Ти (мс) | Тп (мс) | Т (мс) | F (Гц) | B |
| 10 | 41 | 41 | 41 | 0,67 | 0,54 | 1,22 | 820 | 0,5 |
| 1 | 41 | 41 | 41 | 0,1 | 0,08 | 0,18 | 5050 | 0,5 |
| 100 | 41 | 41 | 41 | 4,74 | 4,74 | 9,49 | 100 | 0,5 |
| 10 | 82 | 82 | 82 | 1,14 | 1,08 | 2,22 | 450 | 0,5 |
| 1 | 82 | 82 | 82 | 0,17 | 0,17 | 0,34 | 2941 | 0,5 |
| 100 | 82 | 82 | 82 | 9,27 | 9,24 | 18,51 | 54 | 0,5 |
| 100 | 41 | 41 | 82 | 5,13 | 9,87 | 15 | 66,5 | 0,3 |

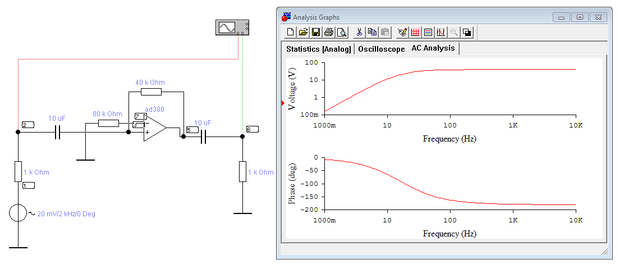

Задание 2. Снять АЧХ и осциллограмму.

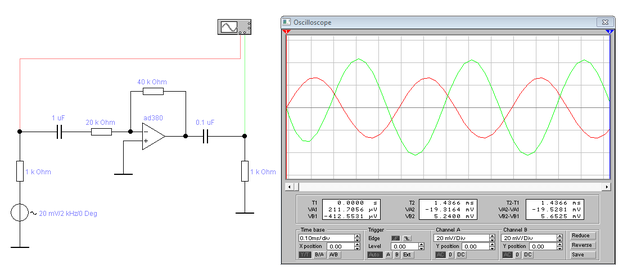

Инверсный вход:
Амплитуда входного напряжения: Um вх = 19 (мВ)
Амплитуда выходного напряжения: Um вых = 983 (мВ)
Коэффициент усиления: K = 75.7

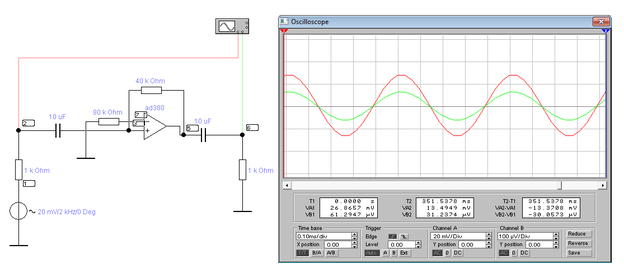

Прямой вход:
Амплитуда входного напряжения: Um вх = 26 (мВ)
Амплитуда выходного напряжения: Um вых = 38 (мВ)
Коэффициент усиления: K = 1.5
