Лекция№8 Нанесения алюминия на полимерную пленку (1074612), страница 3

Просмтор этого файла доступен только зарегистрированным пользователям. Но у нас супер быстрая регистрация: достаточно только электронной почты!

Текст из файла (страница 3)

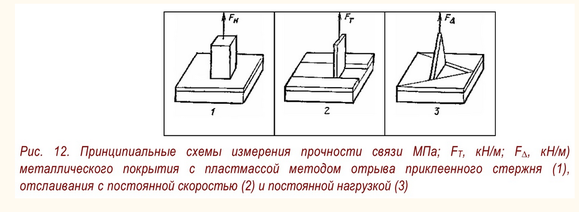

• прочность самой пластмассы, так как разрушение происходит в приповерхностном ее слое;

• наличие благоприятных химически активных групп на ее поверхности;

• присутствие различных соединений, увеличивающих адгезию, так называемых промоторов адгезии (соединений хрома и олова, полярных низкомолекулярных пластификаторов) и антипромоторов, которые могут разрушать или ослаблять прочность промежуточного слоя;

• природа химически осаждаемого металла и условия его осаждения (такие благородные металлы, как Аg и Аu, образуют слабую связь, по-видимому, вследствие недостаточного химического взаимодействия с пластмассой).

В итоге можно сказать, что адгезионные и другие физико-механические свойства металлизированных пластмасс определяются структурой и свойствами промежуточного слоя, который является наиболее ответственным элементом композиционного материала — металлизированной пластмассы. От его надежности зависит надежность всего металлизированного изделия, состоящего из трех основных частей: пластмассовой основы, выполняющей роль несущей конструкции, металлического покрытия, служащего защитной оболочкой, и промежуточного слоя, связывающего все в единое изделие. Но оценить надежность довольно сложная задача, поэтому на практике ограничиваются лишь определением наиболее важного и представительного параметра, а именно прочности связи. Для этого существует довольно много способов. Применяют и методы термоударов (термошоков), когда готовое изделие попеременно нагревают и охлаждают, после чего осматривают — не появились ли вздутия, трещины, отслаивания покрытия. Используют и более прямые разрушающие методы отслаивания и отрыва металлического покрытия от пластмассы (рис. 12). Чаще всего пользуются наиболее простыми, в смысле применяемой аппаратуры, методами отслаивания.

Травление

Эффективность металлизации и качество металлизированных изделий в основном зависят от эффективности травления. Травление — это химический процесс, протекающий на поверхности пластмассы, сопровождаемый изменением ее структуры и физико-химических свойств: появляются микроуглубления и микропоры размером в несколько микрометров, увеличивается твердость поверхностного слоя; возрастает количество полярных групп (до 10²⁰-10²⁴ м^-2). Травление по своей природе родственно таким процессам, как коррозия, выщелачивание, выветривание, и подчиняется тем же общим закономерностям топохимических реакций с массопереносом.

Для травления пластмасс используют различные химические реакции: окисления-восстановления, гидролиза, дегидрирования и деструкции, С технологической точки зрения можно выделить несколько случаев травления (рис. 13): 1 — гладкое травление, когда с поверхности удаляется слой материала одинаковой толщины; 2 — чистое травление, когда с поверхности стравливается и удаляется слой материала неодинаковой толщины и поверхность становится шероховатой; 3 — конверсионное травление, когда на поверхности остаются продукты травления, образуя налет в виде рыхлого или плотного слоя.

Первый тип травления — гладкое травление, к которому можно отнести травление поликарбоната олеумом, мало интересен для целей металлизации, так как он хотя и модифицирует поверхность, образуя на ней полярные группы, но не создает благоприятной структуры для образования прочного промежуточного слоя, который обычно и обеспечивает хорошее сцепление металлического покрытия с пластмассой. Гладкое травление можно использовать для подготовки поверхности пластмасс к склеиванию, окрашиванию, лакированию и вакуумной металлизации, так как последняя осуществляется на слой грунтовочного лака, и прочность связи металла с пластмассой зависит от прочности связи с ней слоев лака, как грунтовочного, так и защитного.

Чистое травление также относится к реакциям, протекающим во внешней диффузионно-кинетической и частично во внутренней диффузионно-кинетической областях, т.е. скорость диффузии соизмерима или меньше скорости травления, причем все продукты травления (О₂, Н₂О, RСООН, Сr (III) и т.п.) полностью удаляются с поверхности, обнажая чистую, химически модифицированную — гидрофильную — поверхность полимерного материала. При этом важно, чтобы процесс травления был чувствителен к структурным или химическим неоднородностям материала и селективно вытравливал поверхность местами больше, а местами меньше, делая ее микрошероховатой (1-5 мкм). Такими неоднородностями в полимерном материале могут быть: глобулы полибутадиена в полистирольном каркасе в случае АБС-пластиков; кристаллические и аморфные участки в случае полипропилена и полиэтилена; радиационные повреждения (треки) в случае поликарбоната. Микрошероховатая структура обеспечивает анкерное крепление металлического покрытия, осаждаемого химическим путем на пластмассу. Кроме того, развитая микроструктура промежуточного слоя, вследствие большей ее подвижности, выравнивает термонапряжения и препятствует распространению образующихся от напряжений трещин, таким образом, способствуя большей долговечности композиционного материала металл — пластмасса.

Практически травление пластмасс, в первом приближении, протекает с линейной скоростью, так как используются сравнительно большие объемы раствора травления по сравнению с травимой поверхностью, и концентрация травящих агентов во время непродолжительного травления заметно меняется. Рост скорости процесса с увеличением поверхности компенсируется из-за уменьшения доли легкотравимой фракции на поверхности пластмассы.

Для АБС-пластиков травимых в смесях хромовой и серной кислот можно выделить три области в зависимости от концентрации серной кислоты (рис. 14). При малом содержании серной кислоты (от 0 до 30 масс. %) в насыщенных СrО₃ растворах травление протекает с большой скоростью и практически без перетравливания.

При средней концентрации (от 40 до 70%) скорость травления уменьшается, так как уменьшается и концентрация СrО₃. При этом уменьшается и прочность сцепления металла с травленой поверхностью АБС-пластика. В интервале более высоких концентраций серной кислоты от 70 до 80 масс. % растворимость СrО₃ увеличивается и в связи с этим увеличивается скорость травления, но быстро наступает перетравлнваиие. Кроме того, такая поверхность имеет другой химический характер: она окрашивается иначе, чем обработанная малоконцентрированными растворами серной кислоты, насыщенными СrО₃.

При травлении АБС-пластиков хромовой смесью наблюдается линейная зависимость прочности сцепления с протравленной поверхностью от линейной скорости травления (мкм/с) или от корня квадратного скорости убыли массы на квадратный сантиметр поверхности (рис. 15). Похожие закономерности прочности сцепления от скорости травления наблюдаются и для некоторых других пластмасс (полипропилена, полиэтилена). По-видимому, это связано с большей селективностью травления при больших скоростях, так как в таком случае не успевает разрушаться более стойкая к травлению матрица основного полимерного материала и поверхность приобретает оптимальную для химической металлизации структуру.

На важность структурного фактора для прочного сцепления металла с пластмассой указывают данные, полученные нами при сравнительном исследовании склеивания и химической металлизации. Для склеивания желатиной достаточно лишь кратковременного травления, во время которого происходит лишь химическая модификация поверхности. Дальнейшее травление не меняет адгезионных свойств поверхности к склеиванию. Для химической же металлизации прочность сцепления возрастает с увеличением продолжительности травления постепенно.

Так как не все пластмассы травятся одинаково легко, приходится для облегчения травления обрабатывать их кислотами или органическими растворителями, которые размягчают поверхностные слои и тем увеличивают скорость травления (операция предтравления). Таким образом, посредством предтравления в органическом растворителе удается получить оптимальную микрошероховатость для прочного сцепления металла даже на таких относительно труднотравимых пластмассах, как ударопрочный полистирол, блочный полистирол.

При конверсионном травлении на поверхности пластмассы образуется слой из продуктов травления как самой пластмассы, так и травящего агента. Первый случай наблюдается при длительном травлении АБС-пластиков, когда на их поверхности образуется налет перетравленной пластмассы. Для металлизации это нежелательное явление, так как металл отслаивается с поверхности вместе с непрочно связанным налетом. Нами было показано, что такой налет можно удалить путем повторного или еще более длительного травления. Второй случай — травление кислыми растворами перманганата калия, вследствие которого поверхность покрывается слоем МnО₂ Способ нанесения конверсионных покрытий можно использовать и для металлизации. Например, при травлении фторопласта щелочными металлами поверхность пластмассы обугливается. Углеродный слой довольно прочно связывает слой металла с пластмассой. Иногда металлическое покрытие можно получить, используя восстановительные свойства самой пластмассы. Например, фенолформальдегидные смолы или АБС-пластики при погружении в щелочные растворы солей серебра травятся, и тут же на их поверхность осаждается слой металла.

В тех случаях, когда сама пластмасса не способна образовывать конверсионное покрытие желаемого типа, можно использовать вспомогательные вещества, вводимые в ее поверхностные слои диффузионным насыщением. Так, путем насыщения серой или фосфором полиолефинов, поливинилхлорида, полиуретанов и других пластмасс на их поверхностях можно получать слои сульфидов или фосфидов, которые обладают достаточной электропроводностью, для того чтобы на них можно было осадить слой металла электрохимическим способом. Такие поверхностные слои, как правило, бывают прочно связаны с пластмассой и прочно удерживают на ней осаждаемые металлические покрытия.

Конверсионное травление более сложное, чем другие типы травления, и изучено значительно меньше, чем другие способы. Этим можно объяснить довольно редкое их применение в практике металлизации пластмасс. Однако конверсионное травление более перспективно как для защиты полимеров вообще, так и для их металлизации. Классические способы травления и химико-гальваническая металлизация, по-видимому, теперь развиваются вширь, охватывая лишь новые виды пластмасс и совершенствуя технологию металлизации.

По отношению к травлению пластмассы подразделяют на химически малостойкие, неудобные для травления тем, что быстро разрушаются и травитель проникает в них слишком глубоко, вследствие чего быстро наступает перетравливание (полиметилметакрилаты, полиамины); легкотравимые, тоже химически нестойкие материалы, но достаточно плотные. На их поверхности легко образуется оптимальная структура (полипропилен, АБС-пластик);труднотравимые — химически инертные материалы. В обычных травителях свойства их поверхности не изменяются (фторопласт).

Для обеспечения эффективности дальнейших операций по металлизации травленую поверхность пластмасс необходимо очистить от нежелательных продуктов травления и остатков травителя. Обычно операция «послетравлеиия» состоит из промывки или нейтрализации и обезвреживания поверхности растворами кислот, восстановителей, промоторов адгезии. После такой обработки поверхность становится более восприимчивой к активации, и прочность сцепления металлического покрытия с ней увеличивается.

Для химической металлизации стараются использовать лишь автокаталитические реакции, чтобы процесс восстановления и осаждения металла протекал лишь на металлизируемой поверхности. Поэтому для инициирования процесса металлизации покрываемую поверхность следует сделать каталитически активной по отношению к реакциям восстановления металла. Для этого проводят специальную обработку — активацию, во время которой на поверхность наносится и крепится катализатор, способный вызвать реакцию восстановления металла в метастабильном растворе химической металлизации (рис. 16). В подавляющем большинстве случаев химической металлизации это обязательная операция. Исключение составляют лишь некоторые аэрозольные методы химической металлизации и осаждение благородных металлов из малостабильных растворов, в которых реакция восстановления протекает во всем объеме и металл оседает на любую твердую поверхность.

Активация поверхности

Существует много разнообразных способов активации поверхности пластмасс, среди которых можно выделить несколько групп (рис. 17).

Поверхность материалов, проводящих электрический ток, таких, как металлы и полупроводники, можно активировать непосредственно в самом растворе химической металлизации путем кратковременного электрического импульса, во время которого на поверхность осаждается достаточное для продолжения реакции восстановления количество осаждаемого металла. Эта особенность иногда используется при повторной металлизации пластмасс, которые уже имеют электропроводящий подслой.

Из физических методов активации довольно часто используют метод изготовления специальных видов пластмасс, содержащих в себе активатор — каталитически активный металл (Рd, Аg) или вещества, которые легко превращаются в катализатор путем специальной обработки — акселерации.

Такие вещества могут быть нанесены и на поверхность путем введения их в состав лака или быстровысыхающих чернил. Слой активатора довольно удобно наносить путем напыления или испарения в вакууме, а акселерацию проводить нагреванием или облучением ультрафиолетовыми лучами. На последнем основаны некоторые способы бессеребряной фотографии, использующие химическую металлизацию как средство для так называемого физического проявления скрытого изображения.

На практике более удобными и универсальными являются химические методы активации, так как они применимы для большинства металлизируемых поверхностей. Этими методами на активируемую поверхность химическим путем наносят малые количества каталитически активного металла или насыщают поверхностные слои сильными восстановителями, способными в растворе химической металлизации восстановить ионы осаждаемого металла. Такие наносимые на поверхность металлы-активаторы, кроме каталитической активности, должны обладать и достаточной химической стойкостью. Чтобы их каталитические свойства сохранялись достаточно долго, активаторы не должны взаимодействовать с растворами металлизации.

Наиболее универсальным является классический способ активации, состоящий из сенсибилизации солями олова (II), промывки водой и активирования раствором соли серебра или палладия.

Теперь чаще всего стараются применять методы прямого активирования, когда травленую поверхность обрабатывают прямо раствором соли каталитически активного металла. Иногда каталитические свойства поверхности после прямого активирования не имеют достаточной активности для инициирования реакции химической металлизации и приходится их дополнительно обрабатывать раствором акселерации.

Растворы, применяемые для прямого активирования, делят на две группы: ионные и коллоидные . Ионные растворы — это кислые и щелочные растворы солей серебра, палладия, золота, платины или других каталитически активных металлов. Коллоидные — это довольно сложные системы из комплексных соединений, обычно палладия и олова (II), содержащие коллоидные частицы каталитически активного металла. К растворам прямого активирования можно причислить и растворы травления-активирования, которые во время травления одновременно осуществляют и операцию активирования поверхности пластмасс.

Разные поверхности имеют различную способность к активации, так как обладают неодинаковой способностью сорбировать активатор. Кроме того, они имеют и различную способность усилить или ослабить каталитическую активность активатора. Труднее всего активировать гладкие гидрофобные поверхности фторопласта и ему подобных ма териалов, легче — гидрофильные микрошероховатые поверхности или пористые поверхности дерева, бумаги. Большая пористость тоже не желательна, так как с нее трудно смывать остатки растворов активирования, которые препятствуют процессу металлизации или разлагают растворы химической металлизации.

Способы активирования также различаются по силе активирования, а растворы химической металлизации — по чувствительности к активации. Последняя может меняться от бесконечно большой, когда металл оседает на любую поверхность, до нулевой, когда и каталитически активная поверхность не покрывается металлом в слишком сильно застабилизированном растворе химической металлизации. Если ввести три степени для каждого из вышеперечисленных параметров, то их взаимное влияние на металлизируемость поверхности можно выразить схемой, показанной на рис. 18.

Характеристики

Список файлов лекций
