Лекция №6 Полимерные покрытия
Полимерные покрытия могут использоваться как заменители металлических покрытий, работать в комбинации с ними, с одной стороны повышая стойкость комбинированных покрытий, а с другой — позволяя уменьшить толщину металлического покрытия.

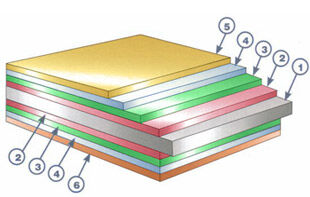

Рис. 1. Структура стального листа с полимерным покрытием:
Стальной лист;
Двустороннее цинковое покрытие;
Двусторонняя антикоррозионная защита;
Двусторонний слой грунтовки;
Цветное полимерное покрытие с лицевой стороны;
Защитный слой лака с нижней стороны.
Нанесение полимерных покрытий на прокат
Листовой прокат с полимерными покрытиями используют для изготовления кровли и элементов крыши, наружных стен зданий и сооружений, емкостей, бытового электрооборудования, жалюзи и штор, в автомобилестроении. Довольно часто полимерные покрытия выполняют и декоративные функции. На пластмассовые покрытия можно наносить разнообразные тиснения, их можно окрашивать и отделывать под дерево, кожу, ткани и т.п. Большое разнообразие цветов синтетических эмалей и способов дополнительной декоративной отделки делают этот материал применимым в самых разных областях: строительстве, автомобилесгроении, производстве бытовой техники и т.д. Еще одним очень важным достоинством полимерных покрытий является их долговечность. В зависимости от вида и толщины покрытия они могут служить до 15 и более лет.
Общая технологическая схема нанесения защитных покрытий
В качестве металлической основы для нанесения полимерных покрытий используют холоднокатаные стальные полосы; электролитически оцинкованные полосы; горячеоцинкованные полосы; полосы с двухслойными металлическими покрытиями различных видов; алюминиевые полосы.
Технологическая схема процесса нанесения полимерных покрытий состоит из трех основных групп операций.
Первая группа включает операции по подготовке поверхности полос к нанесению защитных покрытий: химическое (щелочное) обезжиривание и нанесение пограничного слоя из нескольких покрытий.
Первый слой — фосфатирование в виде фосфата железа массой 0,1- 0,5 г/м2 или фосфата цинка (для основы — оцинкованные полосы) массой 1- 3 г/м2. Второй слой — хроматирование (только на оцинкованные полосы) в виде смеси щелочных окислов массой 0,1-1 г/м2. Третий слой — пассивация в растворе хромовой кислоты в виде слоя окислов железа и хрома массой 0,05- 0,1 г/м2. Для оцинкованных полос наносят покрытие в виде слоя окислов хрома и цинка массой 0,05-0,1 г/м2 пассивацией в растворе хромовой кислоты.
Возможно и предварительное нанесение сухой пленки, хорошо сцепляющейся с органическими покрытиями, что более предпочтительно с точки зрения зашиты окружающей среды от вредного влияния вышеуказанных веществ.
Вторая группа включает собственно операцию нанесения полимерных покрытий на полосу, сушку покрытия, охлаждение полосы после сушки. Последовательность и число операций зависит от вида покрытия. При нанесении пластизоля и органзоля на обе стороны полосы сначала наносят грунт, который затем высушивают; охлаждают полосу и наносят окончательное защитное покрытие, высушивают полосу и охлаждают. При окраске полос и листов наносят грунт или краску на обе стороны полосы (под защитное покрытие на одну сторону полосы и для защиты поверхности обратной стороны полосы). Высушивают полосу, наносят окончательное защитное покрытие на одну или обе стороны полосы, вновь высушивают ее и охлаждают. При наклеивании пленки предварительно наносят клей на одну сторону полосы и фунт — на другую. Затем производят сушку и активацию клея, далее следует приклеивание пленки.
Третья группа — операции отделки полос с защитными покрытиями: правка, резка, отбор проб, контроль качества полос, их смотка в рулоны или формирование пачек листов.
Виды и способы нанесения защитных покрытий
Данные о наиболее распространенных полимерных покрытиях приведены в табл.1.
Лакокрасочные материалы алкидных смол хорошо выдерживают деформацию и устойчивы против налипания, а на основе акрилатов — устойчивы против царапин, воздействия химических реагентов и атмосферы, имеют хороший внешний вид. Лакированию подвергают горячелуженую и черную жесть.
Основное назначение лакового покрытия на белой жести — изоляция ее от соприкосновения с пищевыми продуктами. Для агрессивных консервных сред применяют тару с двухслойным лаковым покрытием. При этом сначала наносят первый слой, высушивают его, а после этого на него наносят второй слой.
Таблица 1
| Состав полимерного материала | Толщина покрытия, мкм | Свойства | |
| грунт, клей | защитный слой | покрытия | |
| Жидкие лакокрасочные материалы | |||
| Пигментированные неорганическими и органическими пигментами или непигментированные лакокрасочные композиции (грунты, эмали) на основе терморсактивных полиэфирных, гюлиэфирсилико- новых, акриловых, акрилсиликоновых, эпоксидных олигомсров, растворенных в органических растворителях. Содержание нелетучих веществ 40-60% | 5-7 | 15-25 | Декоративность, атмосферостой- кость, способность к гибке, штамповке |
| Органозоли, пластизоли | |||
| Дисперсии неорганических и органических пигментов, термопластических полимеров на основе вииилялорида и его сополимеров в пластификаторах и органических растворителях (содержание нелетучих веществ у пластизолей 95-100%, у органозолей 90%; наносятся на предварительно загрунтованную поверхность грунтом на акриловой основе) | 5-7 | 40-80 для органозолей, 150- 250 для пластизолей | Декоративность, зтмосферостойкость, способность к гибке, штамповке |
| Цинксодержащие композиции типа «Дакромет 200», «Цинхромгт» дм производства полуфабриката «Цинкрометаля» | |||
| «Дакромет 200» для первого слоя покрытия содержит цинковый порошок (4-10%), загустители и органические восстановители, диспергированные в растворе хромовой кислоты. Содержание нелетучих вешеств 5-30%. «Цинкромет», служащий для нанесения второго слоя покрытия, состоит из цинкового порошка (до 80%), эпоксидного олигомера, отверди- теля и модификаторов, диспергированных в органических растворителях. Содержание нелетучих веществ до 90% | 2-3 | 10-15 | Высокая «шестой кость, влагостойкость, способность к гибке, штамповке, сварке и окрашиванию автомобильными грунтами и эмалями |
| Полимерные пленки | |||
| Пленки на основе поливинилхлоридных, поливи- нилфторидных, полиакриллатных полимеров, органических и неорганических пигментов, наполнителей, пластификаторов. Для приклеивания пленок применяются специальные полиурстановыс, акриловые и др. клеи | 5-7 | 40-400 | Декораггивность, коррозионная и химическая стойкость, способность к гибке и штамповке |
496
Лакокрасочные покрытия, предназначенные для изготовления тары под пищевые продукты, должны быть безвредны для человека, сплошными, беспористыми, водоустойчивыми, химически стойкими к воздействию органических кислот, солей, белковых соединений, должны выдерживать условия стерилизации, не придавать продукту постороннего привкуса. Лаки должны также обладать хорошей адгезией к основному металлу, быть достаточно твердыми, прочными и пластичными, чтобы выдержать штамповку, закатку и другие операции.
Для лакирования жести, предназначенной в качестве материала для изготовления консервных банок, используют пищевые масляные лаки, обладающие указанными свойствами, а также характеризующиеся полным отсутствие пористости. Лак на жесть наносят в непрерывных агрегатах либо в отдельных установках. Схема одной из таких установок для лакирования рулонов жести показана на рис.1.
Рулонную и листовую жесть в установках такого типа лакируют методом наката с помощью гуммированных валков, что обеспечивает получение ровного плотного покрытия с легко регулируемой толщиной (рис.2).
Более современным способом является нанесение покрытия пульверизатором. В разделе 5 этой главы описав агрегат электролитического хромирования, в котором лакирование жести производят в камере электростатического напыления под действием тока высокого напряжения. Схема установки для нанесения лака на поверхность хромированной жести показана на рис.3.

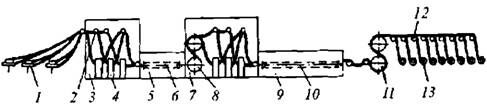

Рис. 1, Схема установки лакирования полосы жести: 1 — грибковые разматыватели; 2 — направляющее устройство; 3 — первый лакировочный зал; 4 — первая группа лакировочных машин; 5 — первая сушильная печь; 6 — конвейер первой сушильной печи; 7 — второй лакировочный зал; 8 — транспортно-охлаждающие барабаны; 9 — вторая сушильная печь; 10 — конвейер второй сушильной печи; 11 — выходные транспортно- охлаждающие барабаны; 12 — поддерживающее устройство; 13 —- моталки
|
|
Рис. 2. Схема нанесения лака методом наката: 1 — гуммированные лакирующие ролики; 2 — питающие ролики; 3 — ролики, дозирующие массу покрытия; 4 — ванны с лаком; 5 — полоса жести
|
|
Рис. 3. Схема установки для нанесения лака на поверхность хромированной полосы ОАО «АК Лысьвенский металлургический .завод»:
1 — полоса жести; 2 — щелевые распылители (электроды); 3—держатели электродов; 4—стойка для крепления электродов; 5 — штанги для подачи лака; 6 — колонка для подачи лака к электродам
Распыление лака осуществляют распылителями щелевого типа. Во время лакирования факел лака должен быть мелкодисперсным, ровным и устойчивым. Распылители представляют собой узкую калиброванную щель размером 0,5±0,05 мм, образованную между двумя заостренными отполированными плоскостями стальных пластин. Длина распылителя зависит от ширины полосы. Распылители устанавливают на кронштейнах в горизонтальном положении, на расстоянии 140-160 мм от полосы с наклоном щели к горизонтальной плоскости 35-40°.
Особенность лакирования полосы состоит в том, что при скорости е движения до 2 м/с и ширине до 1000 мм требуется нанести очень тонкое равномерное покрытие по всей ее ширине, толщиной 5-6 мкм, не допуская утолщения лака, наплывов, пузырьков, капель и других дефектов, снижающих коррозионную стойкость ее в консервированных пищевых продуктах. Кроме топ адгезия лаковой пленки должна быть настолько прочной, чтобы она выдерживала штамповку и закатку швов при изготовлении консервных банок без слоения лака.
Лак к распылителям подают насосами-дозаторами, установленными этой же камере лакирования. Количество лака, подаваемого на один распылитель, составляет 200-300 г/см длины щели в минуту. Толщину лакового покрытия регулируют как изменением интенсивности подачи лака насосами заторами, так и изменением числа работающих распылителей.
Лакирование черной жести производят аналогично луженой и хромированной. Главная особенность лакирования черной жести состоит в специальной подготовке поверхности полосы для обеспечения надежного сцепления лаковой пленки с поверхностью жести. Такую подготовку делают на специальных непрерывных агрегатах (см. рис.197), в которых предусмотрены следующие технологические операции: обезжиривание поверхности полосы, промывка, травление, струйная обработка водой, пассивация, сушка. В конце агрегата полосу сматывают в рулон.
К полимерным покрытиям относят и краску с высоким содержанием растворителей (40% и более), которые удаляют при сушке. Толщина покрытия в сухом виде составляет 5-30 мкм, причем покрытие толщиной более 5-8 мю получают последовательным нанесением двух-трех слоев.
Для изделий, эксплуатируемых в относительно неагрессивной атмосфере, применяют полиэфирные и полиэфирсиликоновые краски. Добавка силиконовых материалов позволяет увеличить срок службы покрытия, но несколько снижает эластичность. Толщина покрытия полиэфирными и полиэфироликоновыми красками составляет 20-22 мкм. Перед покрытиями краской требуется нанесение грунтового слоя полиэфирных смол толщиной 4-5 мкм. Широкое распространение получили краски на основе акриловых смол с добавкой силиконов и без них. Такое покрытие обладает высокой устойчивостью воздействию химических веществ, к образованию царапин и пятен. Однако эти материалы имеют пониженную эластичность. Акриловые краски могу быть нанесены в один или два слоя. Некоторое применение (в частности, для защиты обратной стороны полосы) находят краски на основе эпоксидных, эпоксифенольных, алкидных, алкидмеламиновых, виниловых и других смол.
Пластизаль — это свободная или почти свободная от растворителей поливинилхлоридная смола, диспергированная в веществах, называемых пластификаторами, стабилизаторами, пигментами и другими вспомогательными материалами (см. табл.б7). Пластиэоль имеет пастообразный вид и применяется для нанесения покрытий толщиной более 50 мкм. В связи с наличием пластификаторов пластизолевое покрытие имеет относительно мягкую поверхность, обладает высокой эластичностью и может применяться при изготовлении изделий методом глубокой вытяжки. Большая толщина слоя позволяет производить тиснение различных рисунков. Покрытие обладает высокой антикоррозионной стойкостью. Значительный расход полимерных материалов обусловливает относительно высокую стоимость покрытия.
В органозоле, также состоящем из поливинилхлорида, количество пластификаторов меньше, чем в пластизоле, вместо них применяют 25-40% летучих разбавителей, благодаря чему можно получить более тонкие покрытия (25- 50 мкм), твердость покрытия выше, чем при нанесении пластизоля.
