Текст из файла (страница 8)

где

Решение уравнения (21) имеет вид:

или (22)

Для адсорбции начальные условия будут при t = 0;  = 0. С учетом начальных условий и (13) получим:

(23)

При t   уравнение (23) превращается в уравнение (13). Из уравнения (23) можно найти время, за которое достигается степень заполнения поверхности :

(24)

При расчетах по уравнению (24) следует иметь и виду, что значения  не могут превышать его величину при t  , определенную по соотношениям (13), (17) или (18). Так как отношение K1/K2 = , то уравнение (3-24) можно записать в виде:

(25)

где  - заполнение поверхности после длительной экспозиции при заданных условиях.

Можно считать равновесным значением  = 0,99 . Тогда из уравнения (,3-25) получаем время установления адсорбционного равновесия равным:

(26)

т. е. при больших давлениях и температурах адсорбционное равновесие устанавливается очень быстро. Так, при температуре 293К и давлении 102 Па адсорбционное равновесие азота на чистой поверхности железа устанавливается примерно за 10-10 с [при расчете по формуле (26) принято значение =1 и 0 =10-13].

При уменьшении давления в вакуумной системе газ десорбируется с поверхности до тех пор, пока не устанавливается снова динамическое равновесие. Расчет количества десорбирующегося газа можно провести с помощью уравнения (22), но при следующих начальных условиях: t = 0,  = 0

Решение уравнения (22) в этом случае имеет вид:

(27)

Удельный поток десорбирующегося газа может быть найден после дифференцирования (27) и умножения результата на :

(28)

Максимальная скорость десорбции будет при t=0 и равна:

(29)

Обычно уравнение (28) записывается в форме

(30)

Время, необходимое для достижения скорости десорбции, равной q’дес можно найти из уравнения (28):

(31)

Следует иметь в виду, что так же, как это нами сделано при составлении уравнений (19) и (20), для получения значении удельного потока газа необходимо величины, получаемые с помощью уравнений (28) - (30), умножить на коэффициент T*1.384*10-23 для получения значения потока в м3* Па/(м2*с).

При расчетах удобнее пользоваться формулой, полученной после логарифмирования уравнения (28):

(32)

где Адес и Вдес - постоянные, причем

и

Необходимо указать, что постоянные коэффициенты K1, K2, Адес и Вдес в уравнениях (21) - (32) зависят от давления над поверхностью материала, которое обычно меняется в зависимости от газовыделения в вакуумной системе.

Изложенная теория процессов адсорбции и десорбции показывает, что для уменьшения количества адсорбированного на поверхности твердого тела газа следует повышать температуру материала. Это ясно видно из соотношений (9) и (13).

Поток газовыделения со стенок вакуумном системы может быть найден по формуле

(33)

где q’дес - удельный поток газа, десорбирующегося с единицы площади поверхности стенки вакуумной системы; А - площадь поверхности стенок вакуумной системы.

В случае, если вакуумная полость ограничивается стенками, изготовленными из разных материалов, газовыделение должно суммироваться из газовыделений всех элементов, ограничивающих вакуумную систему.

Время, необходимое для достижения заданного давления, проще всего найти графически. Для этого надо построить графики Q'газ = f (t), найденные по уравнению (ЗЗ). Затем через точку на оси ординат, соответствующую потоку газов, удаляемых вакуумной системой при заданном давлении, провести горизонтальную прямую до пересечения с кривой скорости газовыделения. Абсцисса точки пересечения даст время достижения заданного давления.

Пользуясь кривыми Q'газ= f (t). можно также решить задачу выбора эффективной быстроты откачки вакуумной системы S0, исходя из заданного времени достижения определенного давления.

Как уже указывалось, расчет по уравнению с использованием данных приложения 2 и рис.1 и 2 позволяет определить время достижения заданного давления при комнатной температуре.

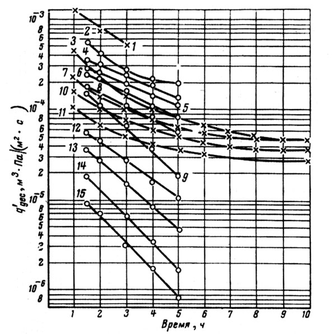

Рис. 1. Зависимость скорости удельного газовыделения q' различных металлов от времени откачки при комнатной температуре.

1 - алюминий; 2 - дюралюминий необработанный; 3 - мягкая сталь; 4-дюралюминий промытый бензолом и ацетоном; 5 - латунь необработанная; 6 - латунь, промытая бензолом и ацетоном; 7 - дюралюминий; 8 - медь необработанная; 9 - нержавеющая сталь необработанная; 10 - латунь; 11 - нержавеющая сталь; 12 - медь, промытая бензолом и ацетоном; 13 - дюралюминий протравленный, промытый бензолом и ацетоном; 14 - латунь протравлении промытая бензолом и ацетоном; 15 - медь протравленная, промытая бензолом и ацетоном.

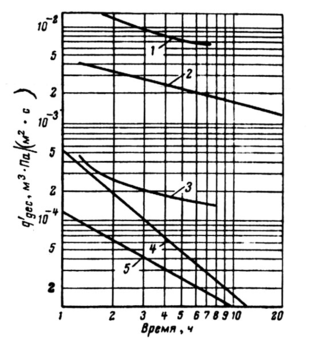

Рис. 2. Зависимость скорости удельного газовыделения q' неко­торых материалов от времени откачки при комнатной температуре.

1 — нейлон; 2 — органическое стекло; 3 — фторопласт; 4 — пицеин; 5 — стеатит.

Газовыделение и время достижения заданного давления при известной энергии адсорбции и температуре можно найти, исходя из уравнений (11) и предыдущих лекций, причем последнее уравнение записывается с учетом процессов сорбции и десорбции газа и имеет вид:

(34)

где V - откачиваемый объем; р - давление в откачиваемом объеме; So - эффективная быстрота откачки;  - коэффициент прилипания; V1 - объем газа, падающий на единицу площади в единицу времени; А - площадь стенок откачиваемого объема; Q1 - количество газа, содержащегося в монослое на единице поверхности;  - коэффициент заполнения поверхности; ts - время пребывания молекулы на поверхности .в адсорбированном состоянии [см. (9)]. Уравнение (11) запишем в следующей форме

(35)

Множитель (1 - ) и этой формуле не учитывают, так как при давлениях, обычно достигаемых в вакуумных системах для физической адсорбции, коэффициент заполнения  существенно меньше единицы и поэтому 1 -   1.

Для определения давления продифференцируем уравнение (34) по времени:

(36)

Подставляя в уравнение (36) значение из (35) и из уравнения (34), получаем:

(37)

Общее решение уравнения (37) записывается в форме

(38)

Коэффициенты S1 и S2 находятся в соответствии с общими правилами решения дифференциальных линейных уравнений второго порядка:

(39)

Используя начальные условия при t = 0; р = рнач и

(40)

из следующей системы уравнений:

(41)

находим постоянные интегрирования

(42)

(43)

Обычно произведение bрнач принимается равным 0 - начальному значению коэффициента заполнения поверхности.

Уравнение (38) позволяет определить длительность откачки до заданного давления.

Связь между рнач и 0 может быть найдена из (13) или (14). Укажем, что при составлении уравнений (34) - (36) было бы более правильно воспользоваться уравнением (11), но при этом будет получено нелинейное дифференциальное уравнение, решение которо­го в общем виде затруднительно.

В связи с изложенным можно рекомендовать использование уравнения (40) только при весьма малых давлениях, когда  гораздо меньше единицы.

Учитывая, что при определении S1 приходится иметь дело с разностью близких величин, целесообразно воспользоваться разложенном в степенной ряд, что применительно к нашему случаю даст:

(43)

Обычно с достаточной для практических расчетов точностью (примерно 1%) можно считать, что

(45)

Фактическая площадь поверхности стенок откачиваемого сосуда может на порядок и более превышать геометрическую площадь поверхности. Это обстоятельство следует учитывать также и при расчетах по формулам (42) и (43).

Пример 1. Определить время, необходимое для откачки камеры с внутренним диаметром 260 мм н высотой 250 мм, изготовленной из малоуглеродистой стали, от давления 6,7*10-1 Па до давления 6,7*10-3 Па. Суммарная площадь поверхности фторопластовых уплотнителей, обращенных в вакуумную полость, равна 50 см2. Эффективная быстрота откачки вакуумной системы при давлении 6,7*10-3 Па равна S0=10-2 м2/с.

В области давлений меньше 6,7*10-1 Па при расчете длительности откачки до заданного давления практически можно пренебречь газом, находящимся в объеме, и следует учитывать лишь необходимость удаления адсорбированного на стенках газа. Связано это с тем, что в мономолекулярном слое адсорбированного газа на каждом квадратном метре поверхности содержится примерно 2*10-2 м3*Па газа (см. табл. 1 для H2O).

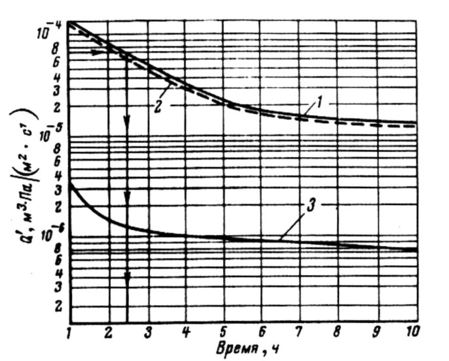

Рис. 3 Газовыделение вакуумной камеры.

1 - суммарное газовыделение с поверхностей стенок и уплотнителя; 2 – газовыделение с поверхностей стенок камеры; 3 - газовыделение с поверхности уплотнителя, изготовленного из фторопласта.

Покажем это следующим простейшим расчетом.

Площадь поверхности металлических стенок камеры будет:
