Исходные данные для проектирования
№ п/п | Величина | Еди-ница | Числовые значения величин | ||||
изме-рения | А | Б | В | Г | Д | ||
1 | Ход поршня Н | м | 0,02 | 0,035 | 0,04 | 0,055 | 0,06 |
2 | Относительный диаметр цилиндра d/h | — | 1,1 | 1,15 | 1,2 | 1,25 | 1,25 |
3 | Относительная длина поршня =l2 / h | — | 1,65 | 1,7 | 1,8 | 1,82 | 1,85 |
4 | Максимальное давление в цилиндре двигателя pmax | МПа | 2,8 | 3,1 | 3,4 | 3,8 | 3,9 |
5 | Массы звеньев: |
|
|
|
|
|
|
6 | Момент инерции: |
|
|
|
|
|
|
7 | Приведенный к валу В момент инерции вращающихся звеньев планетарной передачи | кг×м2 | 0,03 | 0,04 | 0,05 | 0,06 | 0,07 |
Окончание табл. 147.3
№ п/п | Величина | Еди-ница | Числовые значения величин | ||||
изме-рения | А | Б | В | Г | Д | ||
8 | Приведенный к валу A момент инерции звеньев кулачкового механизма | кг×м2 | 0,004 | 0,005 | 0,006 | 0,007 | 0,008 |
9 | Передаточное отношение между валом А и карданным валом uобщ | — | 14 | 9 | 15 | 12 | 7 |
10 | Числа зубьев колес z1 /z2 | — | 18/30 | 11/24 | 21/34 | 16/28 | 12/26 |
11 | Модуль зубчатых колес m | мм | 2,0 | 3,5 | 2,5 | 3,0 | 4,0 |
12 | Число сателлитов планетарного редуктора k | — | 3 | 3 | 3 | 3 | 3 |
13 | Максимальный ход толкателя кулачкового механизма h | мм | 6 | 8 | 9 | 10 | 12 |
14 | Фазовые углы кулачкового механизма: - угол удаления у; |
град
|
104
|
115
|
120
|
130
|
140
|
15 | Угловая координата вала А для силового расчета 1 | град | 190 | 200 | 210 | 220 | 230 |

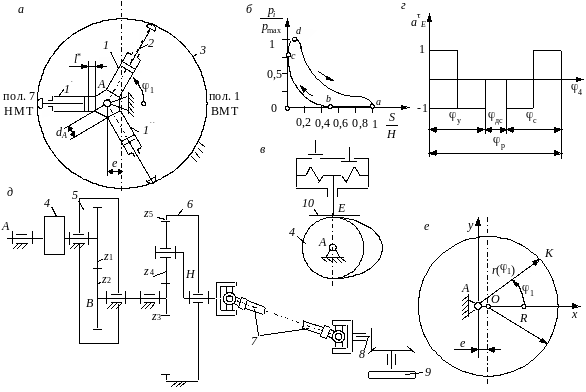

Рис. 147
Задание № 148. Исследование и проектирование
механизмов двухступенчатого поршневого
компрессора
Двухступенчатый поршневой компрессор предназначен для наполнения баллонов воздухом. Наполнение осуществляется следующим образом. При достижении максимального давления в цилиндре первой ступени сжатый воздух через ресивер-охладитель (на рис. 148 не показан) поступает в цилиндр второй ступени, затем при достижении максимального давления в цилиндре второй ступени сжатый воздух нагнетается в баллон.
Двухступенчатый поршневой компрессор (рис. 148, а) приводится в движение от электродвигателя 7. Вал электродвигателя связан с коленчатым валом компрессора посредством муфты 8. Режим работы механизма - установившийся.
Основным механизмом компрессора является кривошипно-ползунный механизм (рис. 148, б), состоящий из коленчатого вала 1, шатунов 2 и 4, поршней 3 и 5, перемещающихся в цилиндрах.
Все расчетные данные в соответствии с вариантом курсового проекта приведены в табл. 148.1. Изменение давления в цилиндрах в зависимости от положения поршня представлено на индикаторных диаграммах (рис. 148, в и г), данные для построения которых приведены в табл. 148.2 и 148.3.
Для расчета зубчатой передачи, планетарного редуктора и кулачкового механизма использовать данные, приведенные в других заданиях (по рекомендации преподавателя).
Задание на проектирование дано в соответствии с учебным планом.
Т а б л и ц а 148.1
Исходные данные для проектирования
№ п/п | Величина | Еди-ница | Числовые значения величин | ||||||||||
изме-рения | А | Б | В | Г | Д | ||||||||
1 | Отношение длины шатуна к длине кривошипа l2 = l4 | — | 5 | 5,2 | 4,5 | 5 | 5,4 | ||||||
2 | Отношение расстояний от точки В до центров масс шатунов к длине шатунов lS2 = = lS4 | — | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | ||||||
3 | Частота вращения коленчатого вала n1 | об ____ мин | 1430 | 1500 | 1450 | 1550 | 1400 | ||||||
4 | Средняя скорость поршня Vср | м/с | 5,7 | 5,8 | 5,7 | 5,8 | 5,7 | ||||||
5 | Максимальное давление воздуха в цилиндре первой ступени pmax I | кПа | 200 | 206,5 | 210 | 180 | 190 | ||||||
6 | Максимальное давление воздуха в цилиндре второй ступени pmax II | кПа | 600 | 620 | 630 | 540 | 570 | ||||||
7 | Массы шатунов m2,4 | кг | 8 | 7 | 8 | 7,5 | 8 | ||||||
8 | Массы поршней m3,5 | кг | 10 | 10,5 | 11 | 10 | 10,2 | ||||||
9 | Моменты инерции шатунов относительно осей, проходящих через их центры масс | кг×м2 | 0,022 | 0,022 | 0,023 | 0,024 | 0,025 | ||||||
10 | Момент инерции коленчатого вала и вращающихся звеньев, приведенных к валу звена 1 | кг×м2 | 0,273 | 0,273 | 0,273 | 0,273 | 0,273 | ||||||
11 | Коэффициент неравномерности вращения коленчатого вала d | — | 0,01 | 0,01 | 0,015 | 0,012 | 0,01 | ||||||
12 | Угловая координата кривошипа для силового расчета j1 | град | 60 | 70 | 65 | 45 | 60 | ||||||
13 | Диаметр цилиндра первой ступени d3 | м | 0,21 | 0,20 | 0,22 | 0,21 | 0,22 | ||||||
14 | Диаметр цилиндра второй ступени d5 | м | 0,125 | 0,120 | 0,122 | 0,124 | 0,125 |
Т а б л и ц а 148.2
