Содержание
-
Технологический анализ чертежа детали………………………..……….2
-
Объем выпуска детали…………………………………………….……….4
-
Технологический процесс I………………………………………………..6
-
Технологический процесс II……………………………………………...12
-
Сравнение технологических процессов…………………………………18
-
Приспособление для контроля...………………………………… ……...20
-
Приспособление для обработки...……………………………….. ……...21
Список использованной литературы…..…………………………….……...22
-
Технологический анализ чертежа детали.
Проектирование технологического процесса начнем с изучения рабочего чертежа детали и технических условий, в которых сформулированы требования к детали, не обозначенные в графической части чертежа (Лист 1).
Технологический анализ чертежа детали начнем с определения поверхностей, которые нельзя получить в заготовительной операции и которые, следовательно, должны быть обработаны.
Вид заготовительной операции: литье под давлением;
Точность размеров IT: 10 – 12;
Степень точности допусков формы и расположения поверхностей: 12;
Шероховатость поверхности Rz: 20 мкм;
При данном виде заготовительной операции нельзя получить поверхности, имеющие точность, превышающую IT10 – IT12, с шероховатостью не более, чем Rz 20 мкм.
Поверхности, подлежащие обработке резанием (механической обработке), обозначим цифрами на контурном чертеже детали, который включим в состав листа 1, курсового проекта.
При анализе чертежа детали особое внимание следует сосредоточить на трудновыполнимых требованиях: размерах и отклонениях расположения с наивысшими квалитетами и степенями точности, высоких показателях шероховатости поверхности. Результат анализа представим в виде таблицы 1, где укажем трудновыполнимые требования и технологические мероприятия по их обеспечению.
Табл. 1
| Наиболее трудновыполнимые требования | Технологические мероприятия, необходимые для выполнения этих требований |
| Отклонение от перпендикулярности отверстия | Производить обработку отверстия, постепенно приближаясь к заданному значению. |
| Отклонение от перпендикулярности отверстия | При обработке отверстия и плоскости пользоваться принципом постоянства баз. |
| Отклонение от плоскостности поверхности 4 не более 0,02 мм. | Производить обработку поверхности, постепенно приближаясь к заданному значению. |
3Н9 от оси детали не более 3’.
При одинаковых показателях по точности и шероховатости поверхности и невысокой твердости материала (HRC < 30) обработка лезвийным инструментом имеет преимущество перед обработкой абразивным инструментом по производительности.
Заданное качество детали достигается постепенным нарастанием всех параметров точности по мере перехода от заготовки к готовому изделию. Точность и качество отдельных поверхностей формируется за счет последовательного применения нескольких видов обработки. Точность относительного расположения поверхностей обеспечивается целесообразным выбором технологических баз, последовательностью выполнения операций, совмещением в одной операции обработки нескольких поверхностей, связанных допусками расположения.
-
Объем выпуска детали.
Объем выпуска определяет степень детализации разрабатываемых технологических процессов. Она тем выше, чем больше выпуск и ближе тип производства к массовому. Объем выпуска влияет на следующие технологические факторы разрабатываемого технологического процесса: вид заготовительной операции, последовательность и содержание операций, вид оборудования, приспособлений, инструмента.
Тип производства: серийное.
Серийное производство характеризуется ограниченной номенклатурой изделий, изготавливаемых или ремонтируемых периодически повторяющимися партиями и сравнительно большим объемом выпуска.
Серийное производство является основным типом современного производства и предприятиями этого типа выпускается в настоящее время 75-80% всей продукции машиностроительной продукции. По всем технологическим и производственным характеристикам серийное производство занимает промежуточное положение между единичным и массовым производством.
Объем выпуска предприятий серийного типа колеблется от десятков и сотен до тысяч регулярно повторяющихся изделий. Используется универсальное и специализированное и частично специализированное оборудование. Широко используются станки с ЧПУ, обрабатывающие центры, находят применение гибкие автоматизированные системы станков с ЧПУ, связанными транспортирующими устройствами и управляемых с помощью ЭВМ. Оборудование расставляется по технологическим группам с учетом направления основных грузопотоков цеха по предметно-замкнутым участкам. Технологическая оснастка, в основном универсальная, однако, во многих случаях (крупносерийное производство) создается высокопроизводительная специальная оснастка. При этом целесообразность ее создания должна быть предварительно обоснована технико-экономическими расчетами. Большое распространение имеет универсально-сборная, переналаживаемая технологическая оснастка, позволяющая существенно повысить коэффициент оснащенности серийного производства. В качестве исходных заготовок используется горячий и холодный прокат, литье в землю и под давлением, точное литье, поковки и точные штамповки, прессовки, целесообразность применения которых также обосновывается технико-экономическими расчетами. Требуемая точность достигается как методом автоматического получения размеров, так и методами пробных ходов и промеров с частичным применением разметки.
Средняя квалификация рабочих выше, чем в массовом производстве, но ниже чем в единичном. Наряду с рабочими высокой квалификации, работающими на сложных универсальных станках, и наладчиками, используются рабочие-операторы, работающие на настроенных станках.
-
Технологический процесс 1.

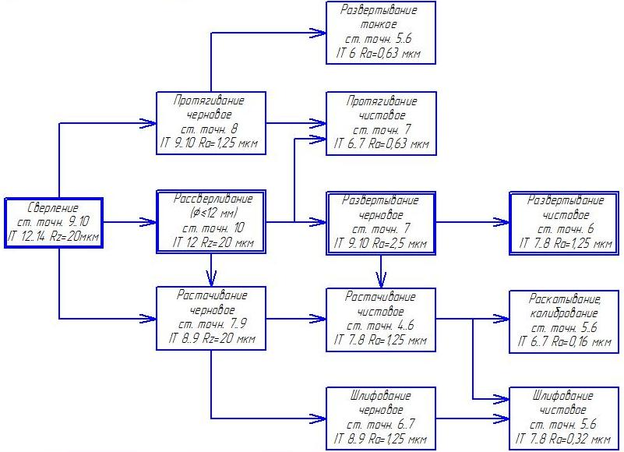

Поверхность 1.
Поверхность 2.

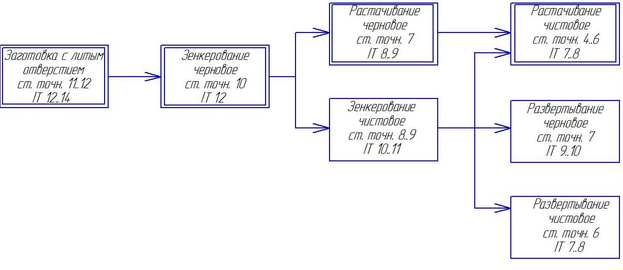

Поверхность 3.

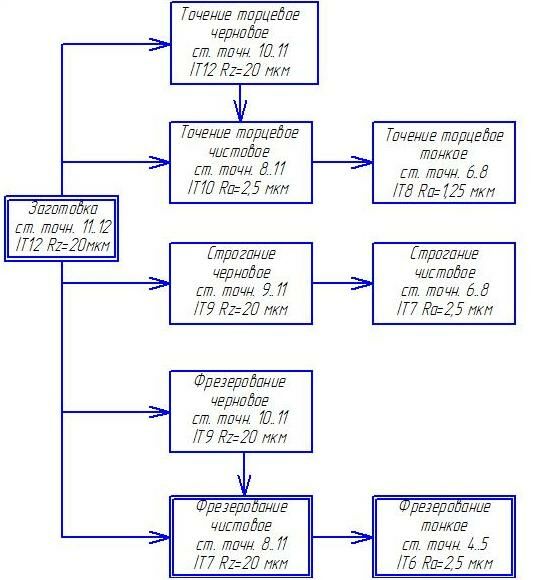

Поверхность 4.
Поверхность 5.
Маршрут обработки детали.
| № операции | Станок, приспособление | № перех. | Содержание операции | Выдерживаемые параметры | | |
| поверхности | взаимн. расп. | ||||
| 1 | Литье под давлением | Получены все поверхности, кроме 2, 5 | IT12 Rz = 20 мкм | ст. точн. 12 | |
| 2 | Горизонтально-фрезерный станок | 1 | Чистовое фрезерование п. 4 | Rz = 20 мкм ст. точн. 8 (плоcк. 0,02) | ст. точн. 8 (плоск. 0,02) |
| 2 | Тонкое фрезерование п. 4 | Ra = 2,5 мкм | |||
| 3 | Чистовое фрезерование п. 1 | Rz = 20 мкм | |||
| 4 | Тонкое фрезерование п. 4 | Ra = 2,5 мкм | |||
| 3 | Вертикально-сверлильный станок | 5 | Сверление п. 5 | IT12 Rz = 20 мкм | ст. точн. 10 (перп. 8') |
| 6 | Рассверливание п. 5 | IT12 Rz = 20 мкм | ст. точн. 10 (перп.8') | ||
| 7 | Черновое развертывание п. 5 | IT9 Ra = 2,5 мкм | ст. точн. 7 (перп.2') | ||
| 8 | Чистовое развертывание п. 5 | IT7 | |||
| 9 | Сверление п. 2 | IT12 Rz = 20 мкм | |||
| 10 | Черновое зенкерование п. 3 | IT12 | ст. точн. 10 (перп. 0,05) | ||
| 11 | Чистовое зенкерование п. 3 | IT10 | ст. точн. 8 (перп. 0,02) | ||
| 12 | Чистовое развертывание п. 3 | IT7 | |||
| 4 | Горизонтально-протяжной станок | 1 | Черновое протягивание п. 2 | IT9 Ra = 1,25 мкм | |
| 2 | Чистовое протягивание п. 2 | IT7 Ra= 0,63 мкм | |||
-
Технологический процесс 2.

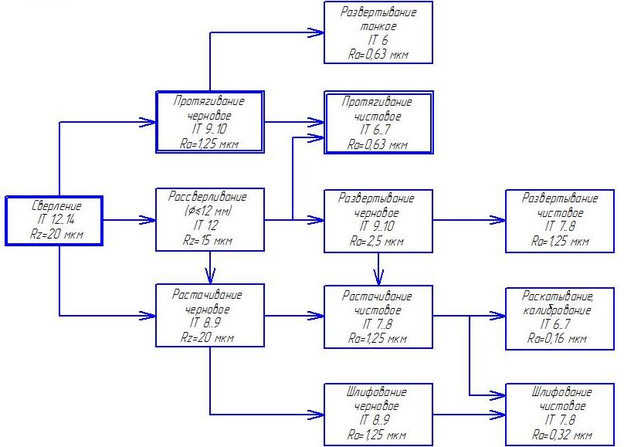

Поверхность 1.
Поверхность 2.
Поверхность 3.
Поверхность 4.
Поверхность 5.
Маршрут обработки детали.
| № операции | Станок, приспособление | № перех. | Содержание операции | Выдерживаемые параметры | | |
| поверхности | взаимн. расп. | ||||
| 1 | Литье под давлением | Получены все поверхности, кроме 2, 5 | IT12 Rz = 20 мкм | ст. точн. 12 | |
| 2
| Токарно-винторезный станок
| 1 | Чистовое торцевое точение п. 1 | IT12 Ra = 2,5 мкм | |
| 2 | Чистовое торцевое точение п. 1 | IT8 Ra = 1,25 мкм | |||
| 3 | Сверление п. 5 | IT12 Rz = 20 мкм | ст. точн. 10 (перп. 8') | ||
| 4 | Черновое растачивание п. 5 | IT7 Rz = 20 мкм | ст. точн. 7 (перп.2') | ||
| 5 | Черновое растачивание п. 5 | IT7 Ra = 1,25 мкм | ст. точн. 7 (перп.2') | ||
| 6 | Сверление п. 2 | IT12 Rz = 20 мкм | |||
| 7 | Черновое растачивание п. 2 | IT12 Rz = 20 мкм | |||
| 8 | Чистовое растачивание п. 2 | IT8 Ra = 1,25 мкм | |||
| 9 | Чистовое торцевое точение п. 4 | Ra = 2,5 мкм | |||
| 10 | Черновое зенкерование п. 3 | IT12 | ст. точн. 10 (перп. 0,05) | ||
| 11 | Черновое растачивание п. 3 | IT10 | ст. точн. 7 (перп. 0,012) | ||
| 12 | Чистовое растачивание п. 3 | IT7 | |||
| 3 | Внутри-шлифовальный станок | 1 | Чистовое шлифование п. 2 | IT7 Ra = 0,32 мкм | |
