Московский Государственный Технический Университет Имени Н.Э. Баумана

Отчет по Лабораторной Работе №9

По Курсу “Сети и Телекоммуникации”

Выполнил:

Студент группы ИУ5-52

Зайков Сергей

Москва 2014.

1. Установка соединения

HTML:

Рассмотрим график Flow во время установления соединения:

По выделенным строкам видно процесс установки соединения с определенным IP по протоколу TCP/IP

Хост A отправляет TCP SYNchronize пакет хосту B

Хост B получает от A SYN

Хост B отправляет SYNchronize-ACKnowledgement

Хост A получает от B SYN-ACK

Хост A отправляет ACKnowledge

Хост B получает ACK
TCP соединение установлено.

Строка 1:

Клиент TCP начинает трехэтапное квитирование, отправляя сегмент с установленным контрольным флагом SYN (Синхронизировать Номер Последовательности), указывая первоначальное значение в поле номера последовательности в заголовке. Это значение Начальный Номер Последовательности (ISN), выбирается случайным образом и используется, чтобы начать отслеживание потока данных от клиента на сервер для этой сессии. ISN в заголовке каждого сегмента увеличивается на единицу для каждого байта данных, отправленных от клиента серверу, пока продолжается обмен данными.

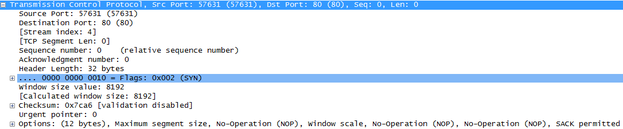

Из рисунка видно, как вывод анализатора протоколов показывает флаг управления SYN и относительный номер последовательности.

Контрольный Флаг SYN установлен, и относительный номер последовательности равен 0.

Строка 2:

TCP сервер должен подтвердить получение сегмента SYN от клиента, чтобы установить сеанс от клиента к серверу. Сервер отсылает сегмент назад к клиенту с установленным флагом ACK, указывающим, что поле номера подтверждения задействовано. С этим флагом, установленным в сегменте, клиент распознает это как подтверждение, что сервер получил SYN от TCP клиента.

Значение поля номера подтверждения равно начальному номеру последовательности клиента, увеличенному на единицу. Таким образом устанавливается сессия от клиента на сервер. Флаг ACK останется установленным для балансировки сессии. Далее сервер должен инициировать ответ от сервера клиенту. Чтобы запустить этот сеанс, сервер использует флаг SYN таким же образом, как это делал клиент. Он устанавливает флаг управления SYN в заголовке, чтобы установить сеанс от сервера клиенту. Флаг SYN указывает, что первоначальное значение поля номера последовательности присутствует в заголовке. Это значение будет использоваться, чтобы отслеживать поток данных в этом сеансе от сервера назад к клиенту.

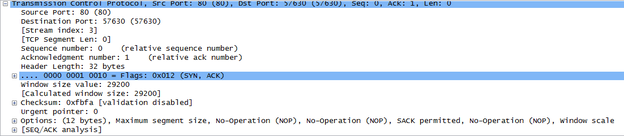

Как видно из рисунка, вывод анализатора протоколов показывает, что контрольные флаги ACK и SYN установлены, а также показаны относительные номера последовательности и подтверждения.

Строка 3:

Наконец, TCP клиент отвечает сегментом, содержащим ACK, что является реакцией на TCP SYN, отправленный сервером. В этом сегменте нет никакой пользовательской информации. Значение в поле номера подтверждения содержит значение на единицу больше, чем начальный номер последовательности, полученный с сервера. Как только оба сеанса устанавливаются между клиентом и сервером, все дополнительные сегменты, которыми обмениваются в этой сессии, будут иметь установленный флаг ACK.

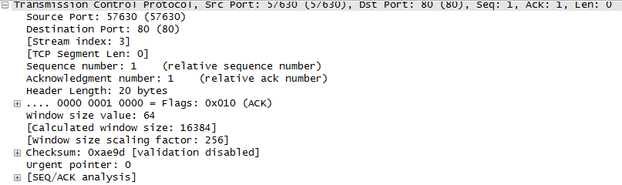

Как видно из рисунка, вывод анализатора протоколов показывает установленный контрольный флаг ACK и относительные номера последовательности и подтверждения.

Поддержка сеанса

Хост периодически посылает запрос на поддержание с некоторым таймером. Если по истечении времени таймера подтверждение не было получено, то время увеличивается до тех пор, пока не станет равным 60с. В случае, если запрос достигает цели, посылается ответ ACK.

Завершение TCP-сеанса

1. Когда у клиента больше нет данных, которые следует передать в потоке, он отправляет сегмент с установленным флагом FIN.

2. Сервер отправляет ACK, чтобы подтвердить получение FIN для завершения сеанса от клиента к серверу.

3. Сервер отправляет FIN клиенту, чтобы завершить сессию от сервера к клиенту.

4. Клиент отвечает ACK, чтобы подтвердить FIN от сервера.

При закрытии TCP-сеанса Wireshark выводит следующие строки:
