и в нижнем окне выберем мост Model 8870 Campus Bridge.

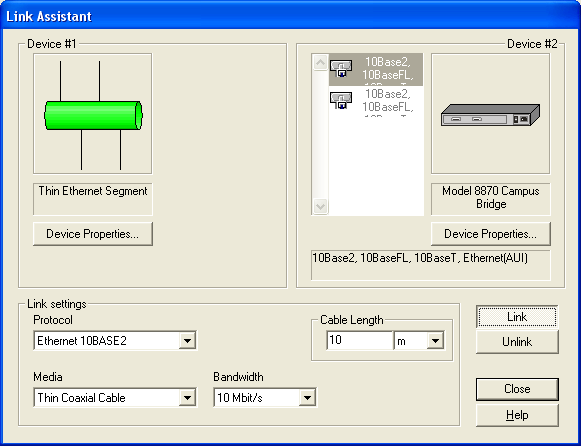

Подключим к мосту сегменты 10Base-T и 10Base-2 с помощью кнопки Link Assistant , настроим параметры соединения.

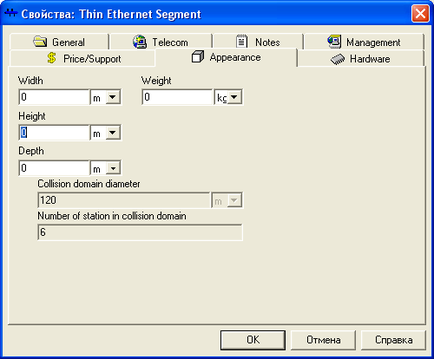

1. В окне свойств сетевого устройства, например, сегмента Thin Ethernet Segment, которое откроется при выборе в контекстном меню опции Properties, можно выбрать закладку Appearance и узнать диаметр домена коллизий и число устройств в этом домене.

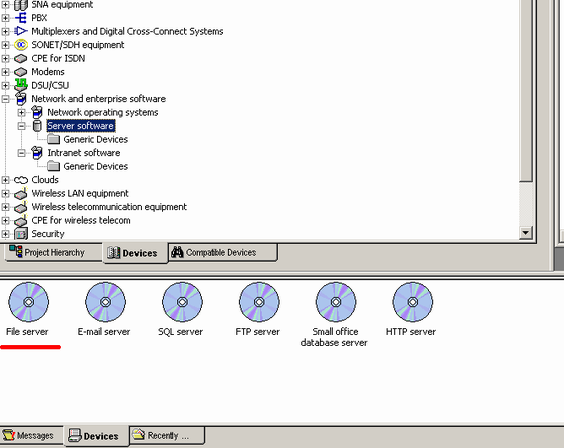

1. После того, как схема собрана, необходимо установить программное обеспечение на сервере: установим FTP server. Для этого в Device Brouser’е в разделе Network and Enterprise software/Server software выберем FTP server и, выделив объект левой клавишей мыши, переместим его на сервер в рабочей области.

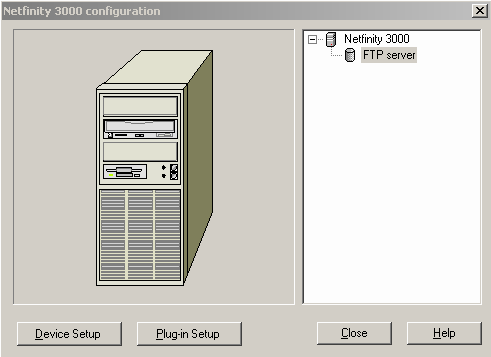

1. После установки Server software надо настроить приложения и протоколы, которые поддерживает сервер. В данном примере сервер обслуживает клиентов базы данных, CAD/CAM-приложений и предоставляет FTP доступ к файлам. Настройка производится следующим образом: два раза щелкните на сервер левой кнопкой мыши, вызвав окно настройки конфигурации сервера:

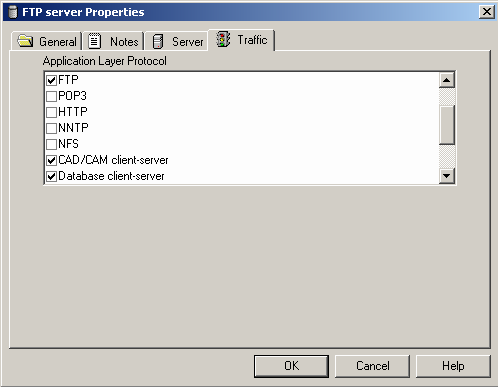

Двойным щелчком мыши по вызываем окно настройки программного обеспечения. Перейдите на закладку и настройте приложение следующим образом:

1. После установки программного обеспечения на сервере понадобится настроить трафик, по которому будет происходить обмен данными между компьютерами. Для этого на панели инструментов используйте режим Set traffic

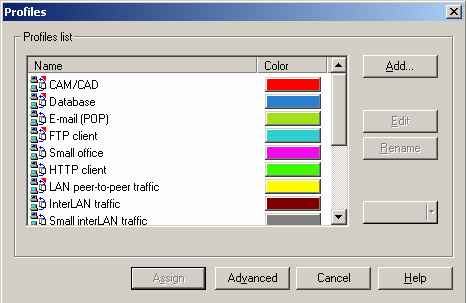

Сначала левой клавишей мыши щелкаете по рабочей станции (источнику трафика), затем – серверу (получателю), и выбираете нужный вид трафика

Подобным образом настройте трафик каждой рабочей станции согласно постановленной задаче.

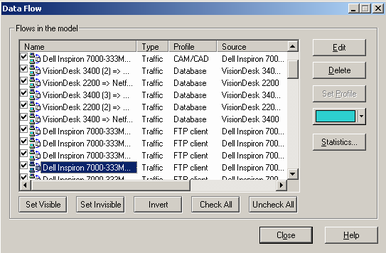

1. Проверить правильность соединения вы можете следующим образом: в меню программы выберите Global/Data Flow:

1. Убедимся в том, что наша модель локальной вычислительной сети работает без сбоев. Используйте кнопку Start на панели инструментов.

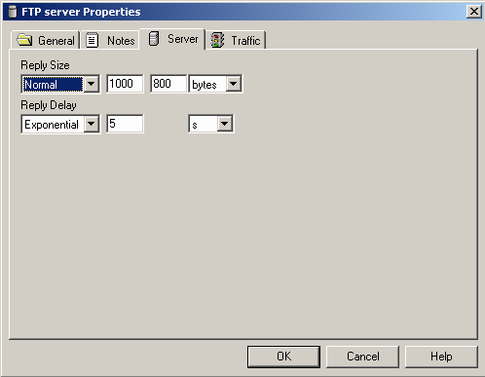

1. По условию задачи размер ответа сервера на запрос (Reply Size) рассчитывается по нормальному закону: мат. ожидание – 1000, дисперсия - 800, размер в байтах. Задержка ответа на запрос (Replay Delay) рассчитывается по экспоненциальному закону, мат. ожидание – 5, время в секундах. Для задания этих параметров выполните действия, описанные в пункте 21, только выберите закладку server:

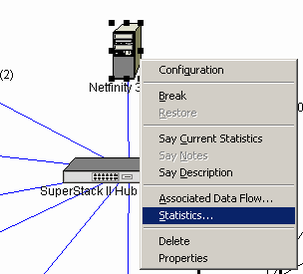

1. Далее выведем статистику: для сервера - текущую нагрузку (current workload) и количество полученных пакетов; для сегмента 10BASE-2 - процент использования (average utilization). Это можно следующим образом: щелкнув правой клавишей мыши по серверу и вызвав контекстное меню, выберите пункт Statistics:

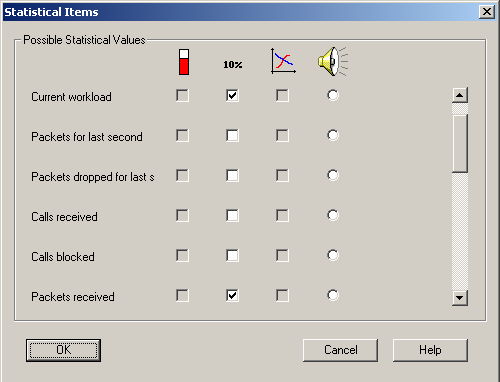

Укажите нужную статистику для вывода:

Аналогично выведем статистику для остальных устройств в соответствии с заданием.

5. Контрольные вопросы

1. Как сконфигурировать сервер для обработки прикладного трафика?

2. Как подключить модем к рабочей станции?

3. Какие параметры трафика можно задавать и изменять?

4. В какой последовательности задается трафик в сети?

5. Модель OSI и её уровни.

6. Литература.

1. Галкин В.А., Григорьев Ю.А. «Телекоммуникации и сети», М.,МГТУ им. Н.Э.Баумана, 2003.
