Программа Net Cracker Professional предназначена для моделирования компьютерных сетей всех типов, а также имитации процессов в созданных сетях. При имитации процессов в созданных проектах сетей программа позволяет выдавать отчеты по результатам имитации.

Методика построения проекта включает следующие шаги:

1. В окно проекта заносится сетевое оборудование, которое будет использоваться для построения сети. Если необходимо, то в рабочие станции и/или сервера добавляются сетевые адаптеры из списка. Возможно конфигурирование рабочих станций и серверов, которое выполняется при нажатии на них правой кнопкой мыши.

1. В режиме “Link devices” соединяются сетевое оборудование и компьютеры.

1. Для того, чтобы можно было задать трафик на серверы обязательно устанавливается соответствующее общее программное обеспечение (ПО) (в списке оборудования выбирается опция Network and Enterprise Software).

Поддержка по умолчанию общим ПО типов трафика приведена в таблице 2.3.

Таблица 2.3. Поддержка трафика по умолчанию.

Общее ПО	Поддерживаемый трафик
E-mail server	SMTP; POP3
File-server	File client-server
SQL-server	SQL
FTP-server	FTP
Small office database server	Data base client-server; SQL
HTTP – server	HTTP

Если выбранное общее ПО не поддерживает конкретный тип трафика, то настройка осуществляется следующим образом:

• кликнуть правой клавишей по серверу в окне проекта;

• выбрать опцию Configuration в контекстном меню;

• выделить в окне конфигурации установленное на сервер общее ПО и нажать клавишу Plug-in Setup;

• выбрать вкладку Traffic;

• установить необходимые флаги типов трафика;

• нажать клавишу OK;

• закрыть окно конфигурации.

В этом же окне конфигурации, на вкладке Server можно задать параметры ответа сервера на поступающие запросы.

4. Для задания трафика между компьютерами на панели инструментов надо нажать кнопку “Set Traffic, затем поочередно щелкнуть левой кнопкой мыши станцию-клиента и сервер, с которым клиент будет обмениваться данными. Трафик можно также задать и между клиентами. Направление трафика определяется от первого щелчка ко второму. Изменять свойства трафика можно с помощью пункта меню “Global”=>” Data Flow”, в том числе добавлять и удалять сетевой трафик.

5. При выборе компьютера или сегмента сети необходимо в соответствии с заданием указать типы отображаемой статистики. Для этого следует выбрать в выпадающем меню пункт “Statistics”, а в появившемся окне галочками отметить, в каком виде выводить статистику. Статистику можно выводить в виде диаграммы, числа, графика или голосом. Далее нажать OK.

6. В случае многоуровневого проекта, когда при построении сети один фрагмент сети верхнего уровня детально показывается на нижнем уровне (например, когда требуется показать связи между зданиями и показать строение сети внутри здания), следует выделить раскрываемый фрагмент, нажать на правую кнопку мыши, и в выпадающем меню выбрать пункт => Expand. После этого можно продолжать рисовать сеть на новом листе.

7. Процесс имитации запускается с помощью кнопки “Start”.

После окончания процесса имитации отчеты выводятся следующим образом: в меню выбирается пункт “Tools” => “Reports” => “Wizard” => “Statistical” => в зависимости от задания. Отчет можно также получить, не используя услуги мастера, а просто выбрав соответствующий пункт в подменю “Reports”. Полученный отчет можно распечатать или сохранить в виде файла.

Полученный рисунок сети можно вывести на печать, используя меню File=>Print.

Примечания:

• Длины кабелей берутся произвольно, но не должны превышать допустимые стандартом значения.

• Для сетей с топологией FDDI в базе данных нет устройств MSAU. Поэтому для этой топологии в базе следует выбрать “Generic LAN’s”=>FDDI (схематический рисунок FDDI).

• Устройства типа сервера удаленного доступа можно найти в базе устройств Routers and Bridges => Access Server => открыть любого производителя => найти там подходящее устройство. После этого к нему можно подключить либо модемы, либо устройства DSU/CSU.

• Построение многоуровневого (иерархического) проекта необходимо начинать с самого верхнего уровня (корня), раскрывая подуровни через контекстное меню (Expand) выделенного объекта текущего уровня.

• Фоновое изображение карты местности (Map) выбирается при настройке: меню Sites => Site Setup =>Background.

• Когда необходимо создать проект, используя однотипные устройства, можно выбирать их из списка недавно использовавшихся устройств, для чего щелкните на закладке недавно использовавшихся элементов (Recently Used) в панели изображений.

1. Пример выполнения задания.

Построить ЛВС следующей топологии: 5 персональных компьютеров (РС) и сервер образуют сегмент 10BASE-T. Другие пять компьютеров объединены в сегмент по технологии 10BASE-2 , оба сегмента соединены мостом. Сервер может обслуживать клиентов базы данных, CAD/CAM-приложений и предоставлять FTP доступ к файлам. Рабочие станции сегмента 10BASE-T являются клиентами CAD/CAM приложений, рабочие станции сегмента 10BASE-2 являются клиентами базы данных. Кроме этого, все рабочие станции обращаются на сервер за файлами по FTP, а внутри каждого сегмента взаимодействуют друг с другом по трафику Small office peer-to-peer.

1. Размер ответа сервера на запрос (Reply Size) рассчитывается по нормальному закону. Мат. ожидание – 1000, дисперсия - 800, размер в байтах. Задержка ответа на запрос (Replay Delay) рассчитывается по экспоненциальному закону, мат. ожидание – 5, время в секундах.

2. Вывести статистику: для сервера - текущую нагрузку (current workload) и количество полученных пакетов; для сегмента 10BASE-2 - процент использования (average utilization).

4. Порядок выполнения работы

1. Запустите NetCracker Professional

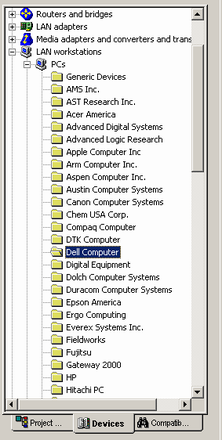

2. При построении модели сети можно использовать сетевое оборудование любого, но конкретного производителя, и нельзя использовать общие (Generic Devices) сетевые устройства. Поэтому в качестве рабочих станций будем использовать компьютеры фирмы Dell Computer. В Device Brouser’е найдите в разделе LAN workstations/PCs категорию рабочих станций фирмы Dell Computer.

1. Внизу на панели изображений устройств найдите модель Dell Inspiron 7000-333MHz-14.1"display

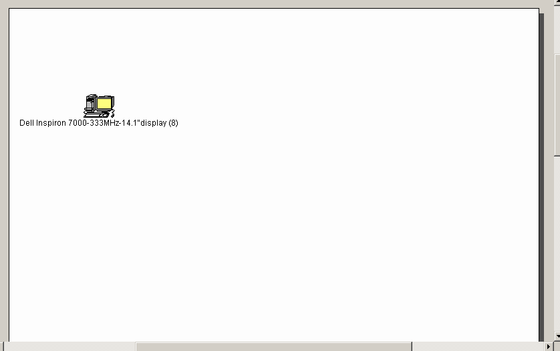

1. Переместите найденную модель на рабочую область в окно проекта

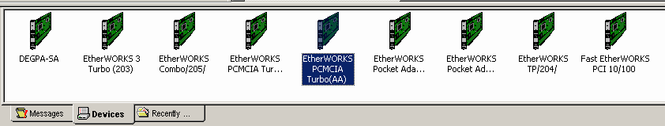

1. Найдите в Device Brouser аналогичным образом сетевой адаптер EtherWORKS PCMCIA Turbo(AA)

Раздел LAN Adapters/Ethernet/Digital Equipment

Искомая модель

1. Перетащите найденный сетевой адаптер на имеющийся в рабочей области компьютер.

Теперь у вас рабочая станция оснащена сетевым адаптером. Проверить это вы сможете двойным щелком левой клавиши мыши по изображению компьютера:

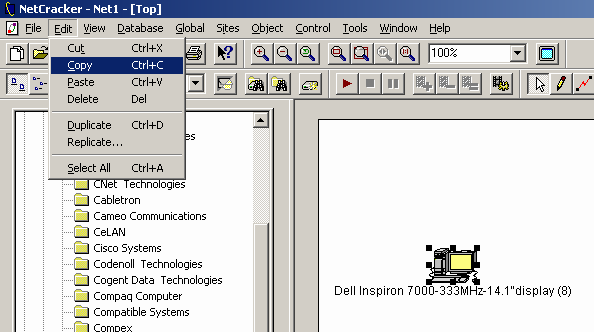

1. Для построения сегмента Ethernet 10Base-T вам по условию задачи необходимо 5 рабочих станций. Первую вы уже создали. Остальные 4 создадим с помощью копирования. Выделив имеющуюся рабочую станцию, выберите в меню Edit/Copy.

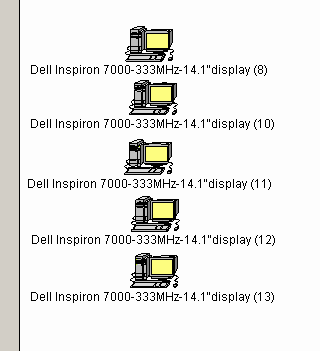

Затем с помощью Edit/Paste создаете на рабочей области 4 подобных компьютера:

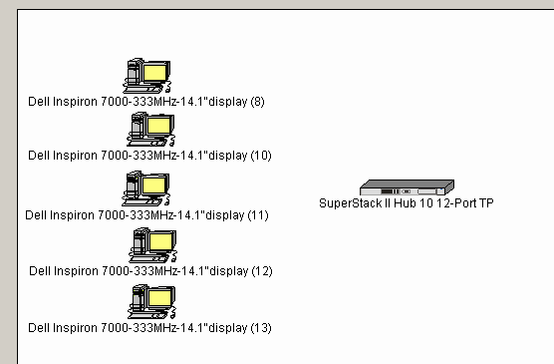

1. Для объединения рабочих станций в сегмент вам необходим концентратор. Найдите модель SuperStack II Hub 10 12-Port TP в разделе Hubs/Shared Media/Ethernet/3Com Corp. Переместите его на рабочую область:

1. Перейдите в режим физического соединения устройств, щелкнув на панели инструментов по кнопке Link devices

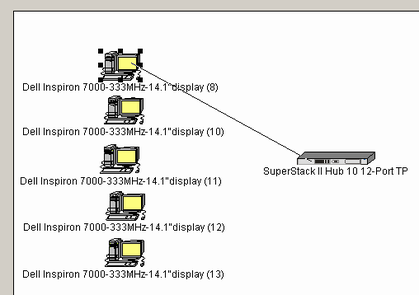

1. С помощью левой клавиши мыши соедините одну из рабочих станций с концентратором

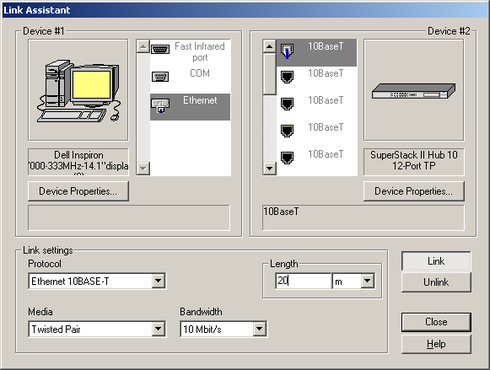

В раскрывшемся окне Link Assistant нажмите кнопку Link и установите длину между устройствами. Остальные параметры оставьте без изменений. Закройте окно клавишей Close.

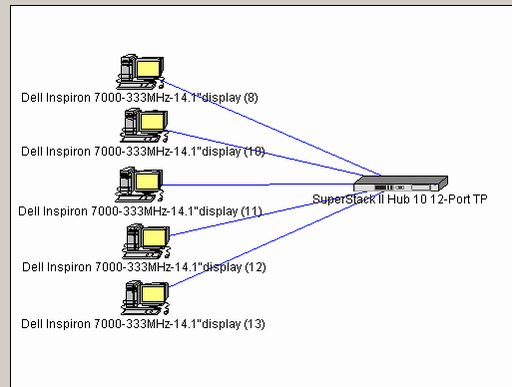

1. Подобным образом соедините оставшиеся 4 рабочие станции с концентратором:

1. Итак, мы получили сегмент 10BASE-T. После необходимо установить сервер, который устанавливается следующим образом: в окне Device Brouser выбираем иконки в следующей последовательности

и выбираем модель:

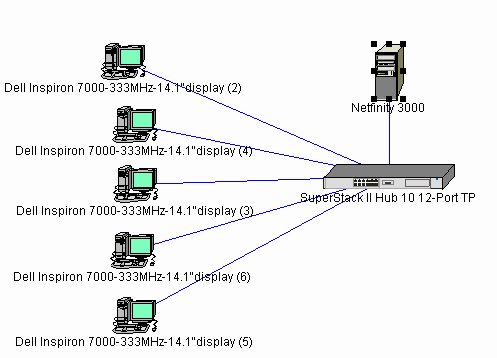

1. Подключим сервер к концентратору с помощью кнопки Link Assistant в результате чего получаем следующую схему:

2. Следующим нашим шагом будет объединение других пяти компьютеров в сегмент 10BASE-2. По аналогии с пунктами 2-4 в Device Brouser’е находим в разделе LAN workstations/PCs категорию рабочих станций фирмы Hitachi :

1. Переносим на рабочую область 5 компьютеров и оснащаем их соответствующими сетевыми адаптерами

1. Для объединения компьютеров нам потребуется сегмент Thin Ethernet Segment, который мы находим следующим образом: в окне Device Brouser выбираем папку Generic LANs и в нижнем окне выбираем нужный сегмент:

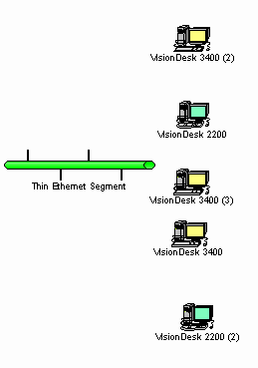

1. Разместив сегмент на рабочей области, получаем следующую схему:

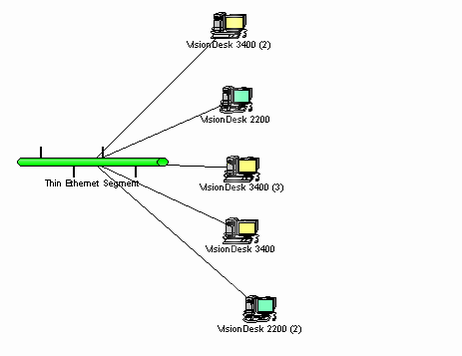

1. Следующим этапом будет объединение имеющихся рабочих станций в сегмент Thin Ethernet Segment с помощью режима физического соединения устройств (кнопка Link devices):

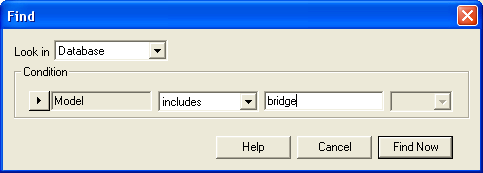

Согласно условию сегменты 10Base-T и 10Base-2 соединены мостом. Найдем мост следующим образом: в меню выберем Database/Find , в открывшемся окне поиска зададим условие поиска и нажмем клавишу Find Now.

В окне результатов поиска Device Brouser/Compatible Devices откроем папку Hubs/Shared media/Ethernet/Canoga Perkins:
