Дисперсии случайных погрешностей (3.16), (3.23) равны остаточным суммам квадратов Qx и Qy , деленным на соответствующее число степеней свободы. В данном случае число степеней свободы равно числу контрольных модулей минус число определяемых коэффициентов. ММПС в виде уравнений (3.1), (3.2) содержат по 3 неизвестных коэффициента.
При планировании измерений необходимо выбрать количество тестовых структур, контрольных модулей и их расположение так, чтобы при минимальных затратах времени и средств получить достаточно точную оценку неизвестных составляющих параметров ММПС
Минимальное количество контрольных модулей, необходимое для анализа межмодульных рассовмещений линейной ММПС, равно п=4. Координаты контрольных модулей необходимо выбирать максимальными в пределах рабочей зоны подложки.
Условиям симметричности и ортогональности удовлетворяет, в частности, схема расположения контрольных модулей, приведенная в табл. 3.
Таблица 3.
ВЫБОР КОНТРОЛЬНЫХ МОДУЛЕЙ СХЕМА УСЛОВИЯ 3. Xi = Yi= ±30 мм – натуральные значения координат Xi = Yi= ±1 – кодированные значения координат | |||||||||
№мод | Xi | Yi | ΔXi | δXi | ΔYi | δYi | |||
1 | -1 | +1 | -0,30 | -0,225 | -0,075 | 0,30 | 0,225 | 0,075 | |
2 | +1 | +1 | 0,60 | 0,525 | 0,075 | -0,60 | -0,525 | -0,075 | |
3 | +1 | -1 | 0,00 | 0,075 | -0,075 | -0,40 | -0,475 | 0,075 | |
4 | -1 | -1 | -0,60 | -0,675 | 0,075 | 0,20 | 0,275 | -0,075 | |
РАСЧЕТ ПАРАМЕТРОВ ММПС | |||||||||
При увеличении количества контрольных модулей для облегчения последующей обработки результатов измерений следует учитывать условия (3.8) и (3.9).
Для упрощения записи условий измерений и облегчения расчета оценок параметров ММПС в большинстве случаев целесообразно изменить масштаб координат так, чтобы они соответствовали значениям ±1, ±2 и т.д. Это можно получить, если соотнести все используемые координаты с интервалами их изменения.
Так, при n = 4 можно выбрать в качестве интервалов расстояния контрольных модулей от центра подложки. Кодированные значения координат в этом случае имеют вид
Хi = 1; Yi =1
Перечисленные условия планирования и результаты проведения измерения ПС можно записать в виде таблицы - матрицы измерений ПС, в которой строки соответствуют различным модулям, а столбцы - координатам и измеренным вдоль осей Х, Y и рассовмещениям. Пример оформления такой матрицы и расчета с ее помощью параметров ММПС приведен в таблице 3.
10.4 Анализ совмещаемости фотошаблонов
Как следует из предыдущих разделов, основные этапы изготовления фотошаблонов включают следующие этапы.
-
Формирование увеличенного изображения топологии одного или нескольких модулей - промежуточного оригинала - на генераторах изображений.
-
Мультипликация изображения ПО на проекционном фотоповторителе и получение топологии всего рабочего поля на эталонном фотошаблоне.
-
Тиражирование полученной топологии для изготовления рабочих фотошаблонов.
Погрешности, характеризующие совмещаемость изготовленных таким методом фотошаблонов, включают:
-
Неперпендикулярность осей фотошаблона , определяемая как угол между соответствующими центральными осями Y1 и Y2 (или X1 и X2) фотошаблонов при условии идеального совмещения других осей X1 и X2 (или Y1 и Y2) (рис. 1, а ).
При оптимальном совмещении фотошаблонов X = Y= и величина равна:
X + Y = 2
где X, Y - углы между соответствующими координатными осями фотошаблонов при их совмещении (рис.1, б ).
Рассовмещения k- ой структуры Xk() и Yk() из-за наличия неперпендикулярности между осями равны:
Xk()= XYk= Yk Yk()= - YXk= - Xk
где Xk ,Yk - координаты k-ой структуры.
Рассовмещения k- ой структуры Xk()и Yk() из-за наличия неперпендикулярности между осями равны:
Xk()= XYk= Yk Yk()= - YXk= - Xk
где Xk ,Yk - координаты k-ой структуры.
Погрешность совмещаемости является следствием неперпендикулярности перемещения кареток координатного стола фотоповторителя относительно друг друга при мультипликации изображения.

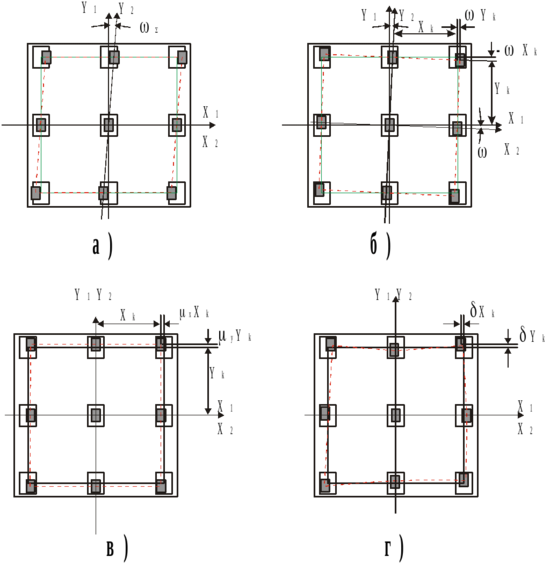

Р
ис. 1 Погрешности совмещаемости фотошаблонов
а,б - неперпендикулярность осей фотошаблонов
в - масштабные искажения
г - погрешности шага мультипликации
-
Масштабные искажения совмещаемых рисунков фотошаблонов, характеризуемые коэффициентами x и y. Масштабные искажения вызывают рассовмещения, пропорциональные расстоянию вдоль соответствующих осей (рис. 1, в ):
Xk(x)= xXk Yk(y)= yYk
Появление погрешностей этого вида возможно из-за нарушения температурной стабилизации в помещении, из-за разницы систематических погрешностей шага мультипликации:
где SШ - величина рассовмещения элементов, расположенных на расстоянии L друг от друга;
S1, S2 - систематические погрешности шага мультипликации на двух фотошаблонах.
Причиной дополнительных масштабных искажений рисунка РФШ может также являться совместный изгиб копии и эталона при тиражировании.
-
Ошибки шага мультипликации Xk и Yk характеризуют точность перемещения координатного стола фотоповторителя при изготовлении ЭФШ и имеют случайный характер (рис. 1, г). Можно принять, что среднее значение этих погрешностей на фотошаблонах равно нулю и они распределены по нормальному закону с дисперсиями 2(Xk) и 2(Yk).
С учетом сказанного выше суммарные рассовмещения Xk и Yk элементов k-ой структуры рабочего поля фотошаблонов относительно их центральных осей определяется из выражений:
Xk= Yk + xXk + Xk (1)
Yk= - Xk + yYk + Yk (2)
Уравнения (1) и ( 2) применимы как для эталонных, так и для рабочих фотошаблонов.
Определение оценок параметров совмещаемости фотошаблонов.
Измеренные рассовмещения Xk и Yk элементов контрольного модуля на фотошаблоне с координатами Xk и Yk, равны:
Xk = X0 + xYk + xXk + Xk
Yk = Y0 - yXk + yYk + Yk
где X0, Y0 - координатные ошибки оператора при совмещении
x, y - угловые ошибки осей фотошаблонов относительно общего центра,
x, y - коэффициенты масштабных искажений рисунков фотошаблонов вдоль координатных осей
Xk, Yk - случайные погрешности
Xk, Yk - координаты тестового модуля
Координатные погрешности совмещения X0 и Y0, а также угловые погрешности x и y рассчитываются по соответствующим формулам, вытекающим из анализа ММПС
( см. предыдущий раздел).
Параметры совмещаемости фотошаблонов определяются следующим образом:
Погрешности Xk, Yk имеют случайный характер, их математические ожидания равны нулю. Поэтому для их оценки определяются средние квадратические погрешности:
