Московский Ордена Трудового Красного Знамени, ордена Ленина, ордена Октябрьской Революции Государственный Технический Университет имени Н. Э. Баумана

Кафедра «Электронные технологии в машиностроении»



Домашнее задание

по курсу

«Вакуумная техника»

Студент: Золотарев М. А.

Группа: МТ 11-61

Преподаватель: Панфилов Ю.В.

г. Москва, 2012

Задание

Разработать циклограмму работы установки, представленной на рисунке представить графическое изображение разработанной циклограммы (ручное на миллиметровке или листе в клетку; электронное в Word, Excel, etc.) согласно приведенным ниже правилам.

Правила построения циклограммы

  1. Составить перечень устройств и механизмов, участвующих в работе установки, и записать его в первом столбце таблицы;

  2. Начиная с любого устройства или механизма изобразить во втором столбце таблицы последовательность работы во времени всех устройств или механизмов, участвующих в работе установки;

  3. После повторения 3-х – 4-х циклов работы установки составление циклограммы можно завершить;

  4. На составленной циклограмме изобразить длительности рабочих и холостых ходов, а также проанализировать резервы повышения цикловой производительности установки.

Магистрально-модульный комплекс МЛЭ



Предварительный расчет
некоторых параметров изделия и печи

Расчет плотности потока полезного теплового воздействия:

Расчет температуры печи:

Расчет времени нагрева изделия

Для печи с переменной температурой нагрев изделия производится в два этапа:

  • На I этапе принимается qпол=const.

  • На II этапе tпеч=const.

Расчет времени нагрева на I этапе

Определяем

Определение степени теплотехнической массивности

Степень теплотехнической массивности определяется по критерию Био:

где - коэффициенты теплоотдачи, соответственно, суммарный, излучением и конвекцией [Вт/м2 К]. В свою очередь принимается Вт/м2 К (для печей с естественной конвекцией), находится по следующей формуле:

где Спр – приведенная излучательная способность :

Расчет времени нагрева на I этапе

Так как тело теплотехнически тонкое, то расчет времени нагрева в этом случае производится при известном qпол=const (граничные условия II рода). изменяется линейно во времени, все полезное тепло идет на нагрев изделия, поэтому:

Где m – массса изделия [кг].

Расчет времени нагрева на II этапе

Нагрев при tпеч=const (граничные условия III рода (нестационарный режим нагрева)). Расчет нагрева ведется из условия параболического распределения температуры по сечению при регулярном режиме.

Время нагрева на втором этапе:

Время нагрева на втором этапе:

Суммарное время нагрева:

Расчет времени охлаждения изделия на воздухе

При остывании на воздухе в изделии возникает существенный внутренний перепад температур , который постепенно уменьшается по мере снижения температуры на поверхности.

Расчет также ведется по графикам Будрина, однако уже по интервалам (всего четыре), определяя для каждого i-ого интервала среднее значение и Bi и прочие параметры, строя график. Результаты вычислений по всем нижеприведенным формулам (для каждого интервала) сводятся в таблицы 1,2 и 3 (см. далее).

а) Расчет средней температуры поверхности изделия:

б) Расчет среднего значения коэффициента теплоотдачи по излучению:

в) Расчет средней температуры воздуха у границы с изделием:

г) Расчет перепада температуры поверхность изделия - воздух:

д) Расчет температурного коэффициента объемного расширения:

е) Комплекс Прандтля выбирается согласно значениям из таблицы 4 приложения к условиям домашнего задания.

ж) Расчет коэффициента температуропроводности воздуха на границе с изделием:

з) Расчет кинематической вязкости воздуха на границе с изделием:

и) Расчет комплекса Грасгофа, где l0=d=0,5 м:

к) Расчет комплекса Нуссельта (значения c=0,135, n=1/3, соответствующие локонообразному режиму течения воздуха, выбираются на основании результата от произведения комплекса Грасгофа на комплекс Прандтля):

л) Расчет коэффициента теплоотдачи по конвекции:

м) Расчет суммарного коэффициента теплоотдачи:

н) Расчет комплекса Био:

о)

Наконец, производится расчет суммарного времени охлаждения изделия:

Таблица 1.

i

,

,

,

,

,

,

,

1

600

500

550

1,92

285

1,79·10-3

530

2

500

400

450

1,40

235

1,97·10-3

430

3

400

300

350

0,98

185

2,18·10-3

330

4

300

200

250

0,66

135

2,45·10-3

230

5

200

20

110

0,34

60

3,00·10-3

80

Таблица 2.

i

Prmi

,

Вт/м К

, кДж/кг К

10-5,

10-6,

Grmi 108

1

0,675

4,35

1,043

0,636

6,56

44,28

5,93

2

0,678

4,17

1,034

0,696

5,79

39,26

6,73

3

0,681

3,82

1,023

0,771

4,84

32,96

8,11

4

0,685

3,45

1,012

0,865

3,94

26,99

9,47

5

0,696

2,90

1,005

1,060

2,72

18,93

8,2

Таблица 3.

i

(Gr Pr)mi

Numi

·104

,

Вт/м2 К

,

Вт/м2 К

,

1

4 108

99,47

8,91

8,65

10,57

361,1

2

4,56 108

103,90

8,49

8,66

10,06

512,0

3

5,52 108

110,74

7,97

8,46

9,44

761,8

4

6,48 108

116,82

7,36

8,06

8,72

1224,1

5

5,70 108

111,93

5,48

6,49

6,83

2515,4

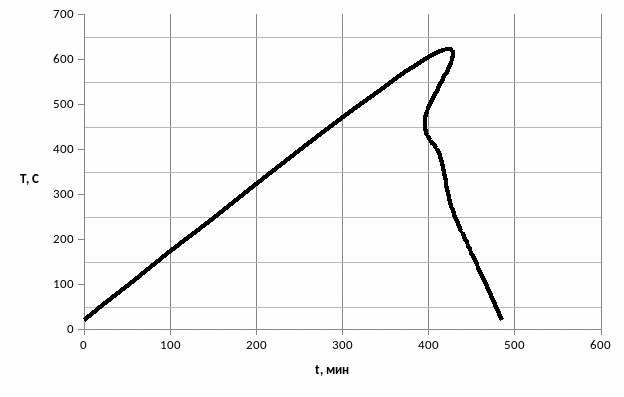

Построение графика зависимости температуры изделия от времени для процессов нагрева и охлаждения

б ) Р а с ч е т с р е д н е г о з н а ч е н и я к о э ф ф и ц и е н т а т е п л о о т д а ч и п о и з л у ч е н и ю :

Данные из MathCad
