Лекция №6 [14.10.11]

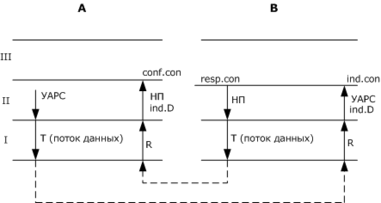

После получения этого подтверждения, канальный уровень переходит из режима ожидания в режим передачи данных (формируется управляющий кадр, который трактуется как установление асинхронного режима соединения). И там дальше ещё дофига такого. Короче, после подключения фаза соединения:

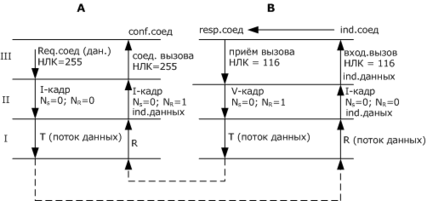

Теперь третий уровень переходит из режима ожидания в режим передачи данных, устанавливается соединение, инициируется виртуальный вызов. Посылает примитив запроса на открытие логического канала (НЛК – номер логического канала):

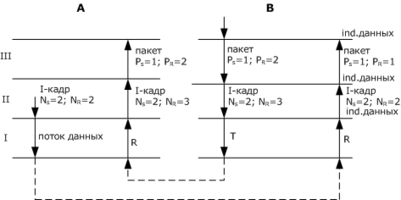

Теперь передача данных (порядковые номера кадров формируются протоколом 2 уровня, а порядковые номера пакетов формируются протоколом 3 уровня):

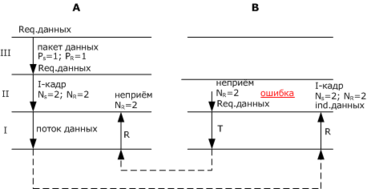

А тут вот у нас происходит ошибка:

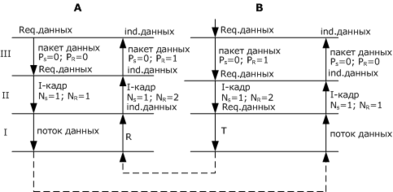

Так как ошибка и подтверждения приёма не пришло, то повторяем передачу кадра:

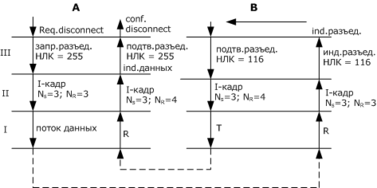

Решили закрыть логическое соединение (конец передачи):

X.121

Возможность работы по плохим каналам связи и высокая степень обнаружения ошибок.

ISDN

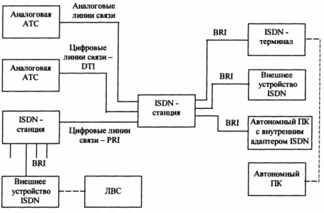

Integrated Services Digital Network - цифровой вариант аналоговых телефонных сетей. Набор стандартных интерфейсов для цифровой сети. Сеть цифровых телефонных станций, соединённых цифровыми линиями.

BRI – интерфейс базового уровня, регламентирует соединение ISDN-станции с абонентом. Особым образом структурированный цифровой поток, разделённый на три канала: два канала B (64 кбит/сек) и канал D (служебный, 16 кбит/сек).

PRI – интерфейс первичного уровня, регламентирует соединение между ISDN-станциями. В США и Японии 23B+D (T1, 1544 кбит/сек). В Европе 30B+D (E1, 2048 кбит/сек). Разница в том, что используются различные методы синхронизации.

Терминалы первого и второго типов. Первого типа TE1 – специализированное терминальное оборудование. Второго типа – аналоговые, были разработаны до ISDN, но могут с ним работать через терминальные адаптеры.

Три типа соединения:

1) пользователь-пользователь;

2) соединение с коммутацией каналов;

3) соединение с коммутацией пакетов.

Frame Relay

Преимущество этой технологии проявляется там, где используются высококачественные каналы связи (волоконно-оптические). Малая протокольная избыточность и дейтаграмный режим передачи, что обеспечивает высокую пропускную способность и малые задержки передачи кадров. Но надёжную передачу данных не гарантирует (потому что дейтаграмный – без подтверждения).

Технология образовалась для объединения между собой различных частных сетей. Была рассчитана на скорость не больше 2 Мбит/сек. Основной особенностью технологии является поддержка основных показателей качества обслуживания локальных сетей: средняя скорость передачи данных по виртуальному каналу при допустимых пульсациях трафика.

Как и X.25 определяет джва типа виртуальных канала: постоянный (PVC) и коммутируемый (SVC).

Стек протоколов Frame Relay:

Необязательной надстройкой над LAPB является LAP-F control – осуществляет доставку кадров и управление потоком.

Реакция сети на поведение пользователя ( - скорость канала доступа, - кадры):

О сновным параметром, по которому абонент и сеть заключают соглашение при установлении виртуального соединения, является согласованная скорость передачи данных. Для постоянных виртуальных каналов это соглашение определяется контрактом на пользование услугами сети. При установлении коммутируемого виртуального канала соглашение о качестве обслуживания заключается автоматически с помощью протокола Q.931/933. Требуемые параметры CIR, B_c и B_e передаются в пакете запроса на установление соединения.

Так как скорость передачи данных измеряют на каком-то интервале времени, то интервал Г и является тем контрольным интервалом, на котором проверяют условия соглашения. В общем случае пользователь не должен за этот интервал передать в сеть данные со средней скоростью, превосходящей CIR. Если же он нарушает соглашение, то сеть не только не гарантирует доставку кадра, но помечает этот кадр признаком DE (Discard Eligibility), равным 1, т. е. как кадр, подлежащий удалению. Однако кадры, отмеченные таким признаком, удаляются из сети только в том случае, если коммутаторы сети испытывают перегрузки. Если же перегрузок нет, то кадры с признаком DE = 1 доставляются адресату. Такое щадящее поведение сети соответствует случаю, когда общее количество данных, переданных пользователем в сеть за период T, не превышает объема B_c + B_e, Если же этот порог превышен, то кадр не помечается признаком DE, а немедленно удаляется из сети.

На рисунке изображен случай, когда за интервал времени T сеть по виртуальному каналу поступило 5 кадров. Средняя скорость поступления информации в сеть составила на этом интервале R бит/с, и она оказалась выше CIR, Кадры , и доставили в сеть данные, суммарный объем которых не превысил порог B_c, поэтому эти кадры передаются дальше транзитом с признаком DE = 0. Данные кадра , прибавленные к данным кадров , и , уже превысили порог B_c, но еще не превысили порога B_c + B_e, поэтому кадр также передается дальше, но уже с признаком DE = 1. Данные кадра , прибавленные к

данным предыдущих кадров, превысили порог B_c + B_e, поэтому этот кадр был удален из сети.
