Лекция №3 [16.09.11]

100 VGAL

Any LAN, для работы с любыми сетями (технологиями, типа FX, TX). Приоритетный доступ по требованию, метод детерминирования. На физическом уровне используется бинарный код 5B/6B. Топология: звезда, всегда имеется концентратор первого уровня, потом концентраторы более низких уровней, всего уровней не более пяти.

Мост и роутер используются для подключения сегмента с другой технологией (TX, FX и так далее).

Центральный концентратор последовательно опрашивает низлежащие порты на предмет обнаружения требования на передачу. За один цикл кругового сканирования каждому узлу, подключённому к этом порту, предоставляется право передачи одного кадра (если это рабочая станция) и по числу портов (если это концентратор более низкого уровня). Аналогично и концентраторы более низких уровней. Применяется оптоволокно, поэтому удаление рабочей станции может составлять до 2000 метров.

Используются приоритеты. Каждый концентратор ведёт отдельные очереди: для низкоприоритетных и для высокоприоритетных запросов. Низкоприоритетные обслуживаются, пока не получен высокоприоритетный запрос. Чтобы гарантировать обслуживание и низкоприоритетных запросов, в этой технологии вводится порог ожидания обслуживания – если низкоприоритетный запрос ждёт больше этого порога, то он становится высокоприоритетным.

Поддерживаются следующие носители: четырёхпарную UTP, двухпарную UTP, двухпарную STP.

Так как доступ детерминированный, то технология позволяет максимально использоваться среду передачи, ~95%.

Token Ring

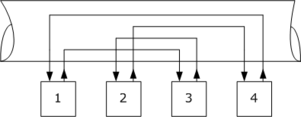

Разработана IBM, а стандарт – IEEE 802.5. Метод доступа – приоритетное маркерное кольцо. Топология: кольцо. MSAU (Multistation Access Unit) – концентратор для построения сети, организует кольцо из станций.

Технология позволяет работать с использованием витых пар и оптоволокна на двух скоростях: 4 Мбит/сек и 16 Мбит/сек. Используется механизм раннего освобождения маркера: он передаётся следующей станции сразу же после передачи последнего бита информации, не дожидаясь кадра подтверждения.

ARCNet

Маркерная шина, максимальная производительность 2.5 Мбит/сек. Коаксиальный кабель RG-58.

FDDI (Fiber Distributed Data Interface)

Строится на базе двух оптоволоконных колец, к которым подключаются рабочие станции, для повышения отказоустойчивости сети. Внешнее (первичное) кольцо всегда работает в нормальном режиме. Внутреннее (вторично) включается в работы при сбоях первичного. При обрыве внешнее замыкается через внутреннее.

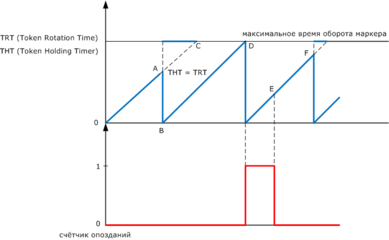

Обслуживание синхронного и асинхронного трафика. Вводится переменное время владения кольцом для асинхронного трафика, время его обслуживания для каждой станции различно, и может уменьшаться до нуля. Каждая станция имеет счётчики, которые считают время удержания маркера, время его оборота и время опоздания.

Событие A: станция захватила кольцо и использует время TRT, пока оно не дорастёт до максимального значения, для передачи асинхронного трафика. Когда дорастёт, то счётчик сбрасывается.

Событие D: счётчик TRT досчитал до максимума, маркер не пришёл, счётчик сбрасывается, а счётчик опозданий переводится в 1.

Событие E: пришёл маркер, но он опоздал (счётчик стоит в 1), станция не может захватить кольцо, но так как маркер пришёл, то по этому времени сбрасывается счётчик опозданий, а TRT продолжает считать.

Если счётчик опозданий на 1, а маркер опять не пришёл, то событие расценивается как потеря маркера. Порождается процедура инициализации кольца – станции соревнуются за генерацию маркера, все станции должны убедиться в его работоспособности и прийти к соглашению о значении параметра максимального допустимого TRT, на основании которого определяется THT. Кроме потери маркера инициализация выполняется при: включении новой станции в кольцо, при выходе станции из кольца, при обнаружении длительного отсутствия деятельности кольца, при команде от блока управления.

Для инициализации кольца каждая станция должна знать о своих требованиях к TRT, которые находятся в параметре TTRT. В результате опроса выбирается минимальное TRT и рассылается всем станциям.

Оборудование локальных сетей

СКС

Так как в основном везде кабели, то основное оборудование локальных сетей: СКС – структурированные кабельные системы. Её задача – минимизировать затраты на прокладку и модернизацию/эксплуатацию. СКС строится по иерархическому принципу, есть две архитектуры разводки СКС:

1) иерархическая звезда;

2) одноточечное управление – всё управление в одном месте.

Для разводки и монтажа были разработаны стандарты EIA/TIA 568 A/B. Эти стандарты и рекомендации описывают требования к длине горизонтальных кабелей при подключении к поэтажным кроссам (90 метров). Допускается использование четырёхпарных UTP, коаксиальных кабелей RG-58, оптоволокна и разъёмов для подключения RJ-45, 802.5, BNC-коннекторов и оптического соединителя.

Кросс-панели обеспечивают соединение вертикальных стволов и горизонтальных кабелей. Типы кроссовых панелей:

- с врезными контактами. Ресурс перемонтажа (переподключений) до 250 раз;

- со специальными панелями с розетками.

Стандартом предусмотрена безаварийная эксплуатация этого оборудования до 15 лет.

Сетевые адаптеры

Преобразование данных от компьютера для передачи в сеть и осуществление обратного преобразования. Реализует функции физического уровня и MAC-подуровня. А совместно с драйвером сетевого адаптера выполняет и функции уровня LLC.

Имеют внутренние MAC-адреса, стандартом предусмотрена уникальность этого адреса. 48 бит = 6 байт, старшие три байта отданы под производителя. Адаптерами оснащаются сетевые компьютеры (DTE): рабочие станции, мосты, свитчи, роутеры. Хабы не являются DTE и адаптерами не оснащаются.

Существуют адаптеры с внутренней памятью удалённой загрузки (Remote Boot ROM). Этими адаптерами оснащаются рабочие станции без дисплея. В эту память загружается ОС с удалённого сервера.

Концентраторы

Или хабы (Hub), устройства физического уровня. Пассивные (коммутируют цепи от передатчика к приёмнику) и активные (ещё и восстанавливают физические параметры сигнала). Концентраторы могут быть наращиваемыми.

Вот такая штука выводит концентраторы из-под правила "четырёх хабов", их может быть произвольное количество, потому что они не вносят задержку в формирование сигнала. Число портов ограничено пропускной способностью.

Бывают автономные (настольные) и гибридные (строятся в виде корзины, приборного блока, куда вставляются кабели с поддержкой разных интерфейсов).

Сетеобразующие устройства

Мосты (bridge) и коммутаторы.

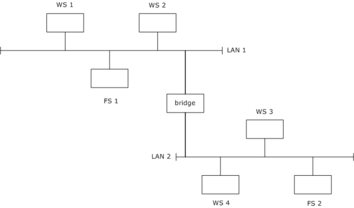

Мост – устройство канального уровня, работает с кадрами и используется для сегментации сети. С увеличением числа рабочих станций пропускная способность сети падает. Решить эту проблему можно вот как раз сегментированием сети.

MAC

Port

WS 1

1

FS 1

1

WS 3

2

FS 2

2

WS 2

1

WS 4

2

Чтобы мост выполнял функции селекции кадров, не предназначенных для другого сегмента, в нём строится таблица, хранящая MAC-адреса принадлежащих к сетям рабочих станций. В самом начале таблица пустая, заполняется по мере обращений рабочих станций к чему-нибудь. Вот первая станция отправляет кадр, его читают все сетевые адаптеры сети, включая мост. Мост считывает адрес назначения и смотрит в таблицу – она пустая, тогда он считывает адрес источника и пишет это в таблицу. Потом ещё что-то произошло с FS, вроде бы он ответил и тоже попал в таблицу. Потом WS 3 куда-то обратилась, он записал её в таблицу и транслировал кадр и в первую сеть (зачем-то). FS 2 ответил, его мост тоже записал. И потом остальные две WS записал. И вот теперь таблица заполнена. И он типа начинает работать.

Мосты бывают:

- прозрачные, которые сегментируют (объединяют) сети одной технологии;

- преобразующие:

- инкапсулирующие, объединяет два сегмента одной технологии через транзитную сеть:

Могут быть автономными и модульными, так же как и концентраторы.

Коммутатор – устройство канального уровня, работает с кадрами и используется для сегментации сети, всё как у моста.

Возможны следующие режимы коммутации:

- с промежуточным хранением кадра;

- коммутация на лету. При подключении рабочей станции напрямую к портам коммутатора. Сразу начинает передачу, не дожидаясь остального кадра;

- с частичным приёмом кадра. Передача начинается после получений 64 байтов кадра (минимальный размер кадра).
