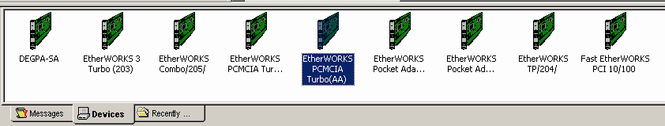

Искомая модель

1. Перетащите найденный сетевой адаптер на имеющийся в рабочей области компьютер.

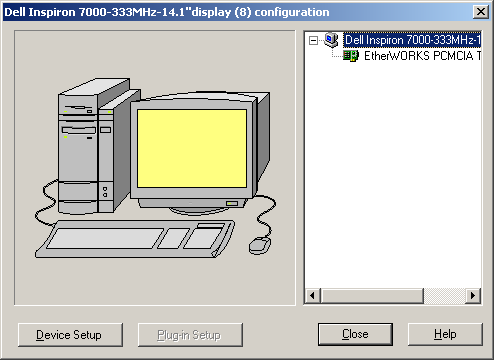

Теперь у вас рабочая станция оснащена сетевым адаптером. Проверить это вы сможете двойным щелком левой клавиши мыши по изображению компьютера:

1. Для построения сегмента Ethernet 10Base-T вам по условию задачи необходимо 5 рабочих станций. Первую вы уже создали. Остальные 4 создадим с помощью копирования. Выделив имеющуюся рабочую станцию, выберите в меню Edit/Copy.

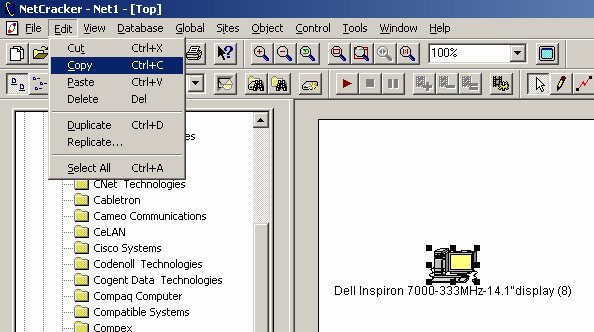

Затем с помощью Edit/Paste создаете на рабочей области 4 подобных компьютера:

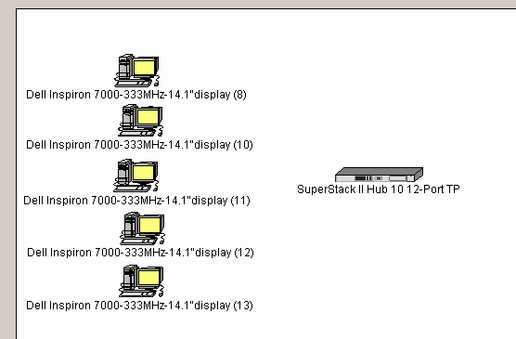

1. Для объединения рабочих станций в сегмент вам необходим концентратор. Найдите модель SuperStack II Hub 10 12-Port TP в разделе Hubs/Shared Media/Ethernet/3Com Corp. Переместите его на рабочую область:

1. Перейдите в режим физического соединения устройств, щелкнув на панели инструментов по кнопке Link devices

1. С помощью левой клавиши мыши соедините одну из рабочих станций с концентратором

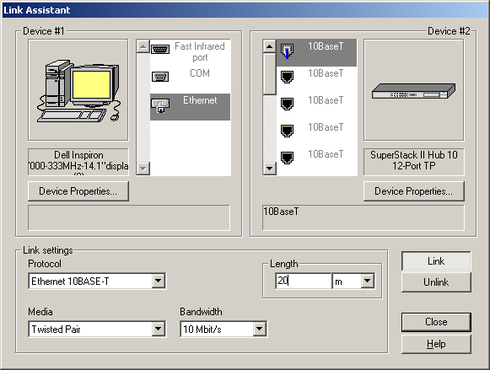

В раскрывшемся окне Link Assistant нажмите кнопку Link и установите длину между устройствами. Остальные параметры оставьте без изменений. Закройте окно клавишей Close.

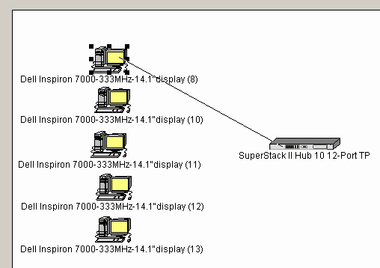

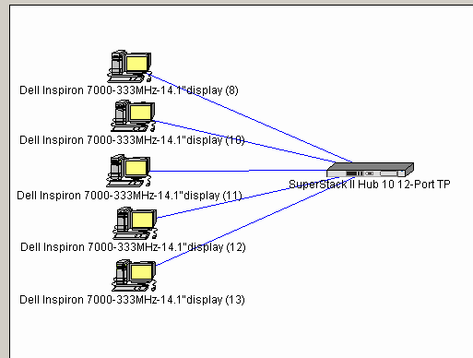

1. Подобным образом соедините оставшиеся 4 рабочие станции с концентратором:

1. Итак, мы получили сегмент 10BASE-T. После необходимо установить сервер, который устанавливается следующим образом: в окне Device Brouser выбираем иконки в следующей последовательности

и выбираем модель:

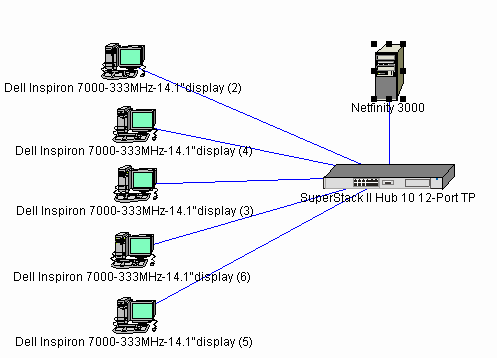

1. Подключим сервер к концентратору с помощью кнопки Link Assistant в результате чего получаем следующую схему:

2. Следующим нашим шагом будет объединение других пяти компьютеров в сегмент 10BASE-2. По аналогии с пунктами 2-4 в Device Brouser’е находим в разделе LAN workstations/PCs категорию рабочих станций фирмы Hitachi :

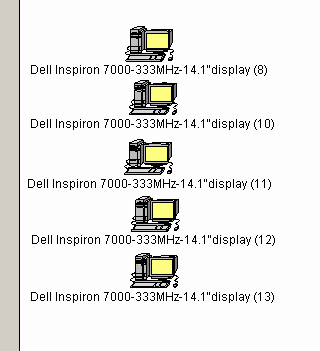

1. Переносим на рабочую область 5 компьютеров и оснащаем их соответствующими сетевыми адаптерами

1. Для объединения компьютеров нам потребуется сегмент Thick Ethernet Segment, который мы находим следующим образом: в окне Device Brouser выбираем папку Generic LANs и в нижнем окне выбираем нужный сегмент:

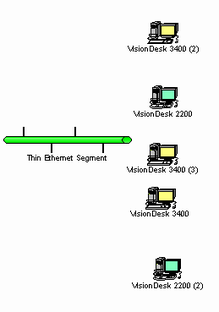

1. Разместив сегмент на рабочей области, получаем следующую схему:

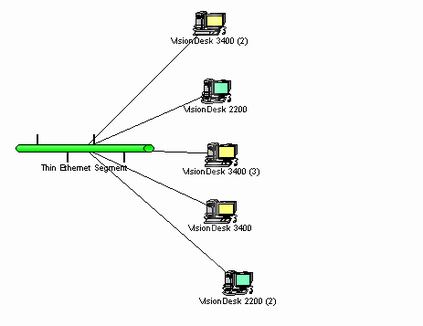

1. Следующим этапом будет объединение имеющихся рабочих станций в сегмент Thin Ethernet Segment с помощью режима физического соединения устройств (кнопка Link devices):

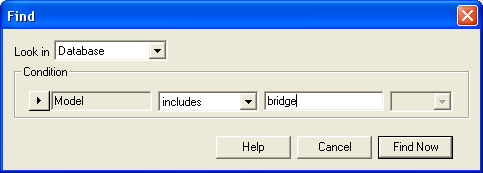

Согласно условию сегменты 10Base-T и 10Base-2 соединены мостом. Найдем мост следующим образом: в меню выберем Database/Find , в открывшемся окне поиска зададим условие поиска и нажмем клавишу Find Now.

В окне результатов поиска Device Brouser/Compatible Devices откроем папку Hubs/Shared media/Ethernet/Canoga Perkins:

и в нижнем окне выберем мост Model 8870 Campus Bridge.

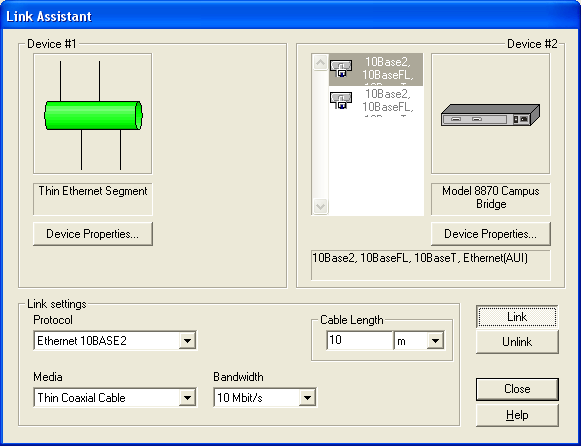

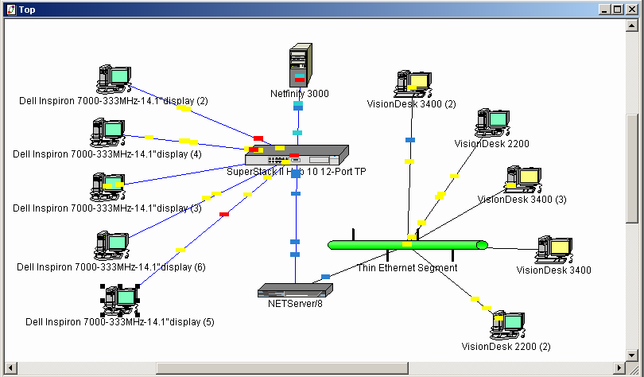

Подключим к мосту сегменты 10Base-T и 10Base-2 с помощью кнопки Link Assistant , настроим параметры соединения.

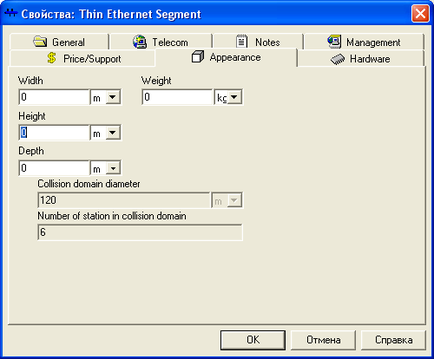

1. В окне свойств сетевого устройства, например, сегмента Thin Ethernet Segment, которое откроется при выборе в контекстном меню опции Properties, можно выбрать закладку Appearance и узнать диаметр домена коллизий и число устройств в этом домене.

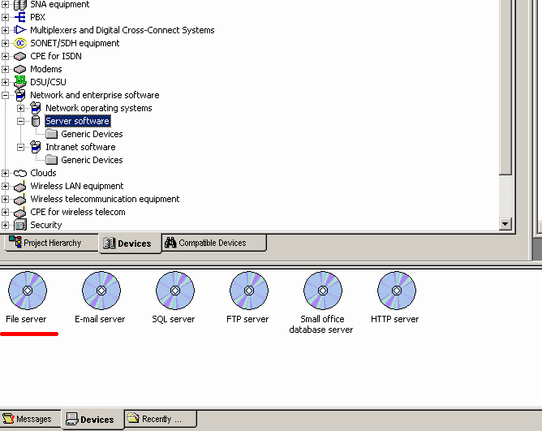

1. После того, как схема собрана, необходимо установить программное обеспечение на сервере: установим FTP server. Для этого в Device Brouser’е в разделе Network and Enterprise software/Server software выберем FTP server и, выделив объект левой клавишей мыши, переместим его на сервер в рабочей области.

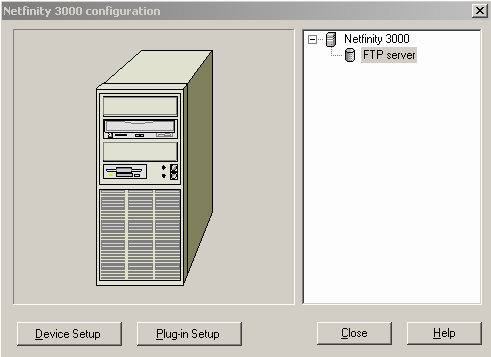

1. После установки Server software надо настроить приложения и протоколы, которые поддерживает сервер. В данном примере сервер обслуживает клиентов базы данных, CAD/CAM-приложений и предоставляет FTP доступ к файлам. Настройка производится следующим образом: два раза щелкните на сервер левой кнопкой мыши, вызвав окно настройки конфигурации сервера:

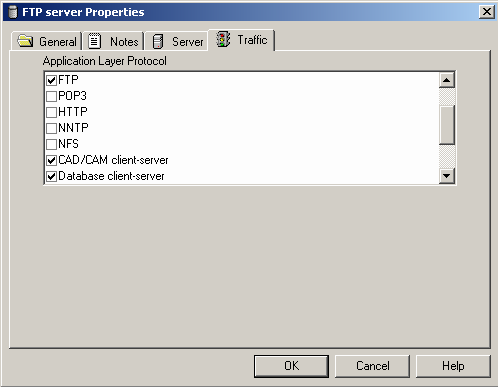

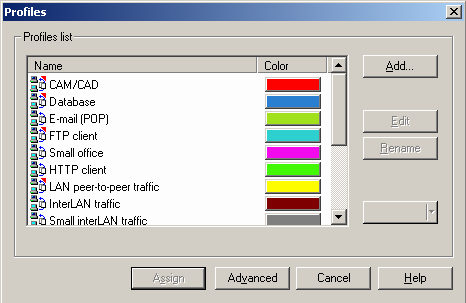

Двойным щелчком мыши по вызываем окно настройки программного обеспечения. Перейдите на закладку и настройте приложение следующим образом:

1. После установки программного обеспечения на сервере понадобится настроить трафик, по которому будет происходить обмен данными между компьютерами. Для этого на панели инструментов используйте режим Set traffic

Сначала левой клавишей мыши щелкаете по рабочей станции (источнику трафика), затем – серверу (получателю), и выбираете нужный вид трафика

Подобным образом настройте трафик каждой рабочей станции согласно постановленной задаче.

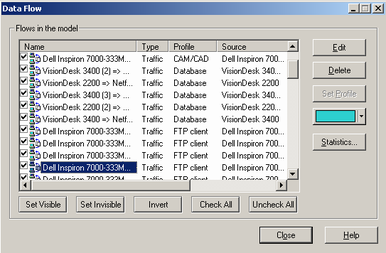

1. Проверить правильность соединения вы можете следующим образом: в меню программы выберите Global/Data Flow:

1. Убедимся в том, что наша модель локальной вычислительной сети работает без сбоев. Используйте кнопку Start на панели инструментов.

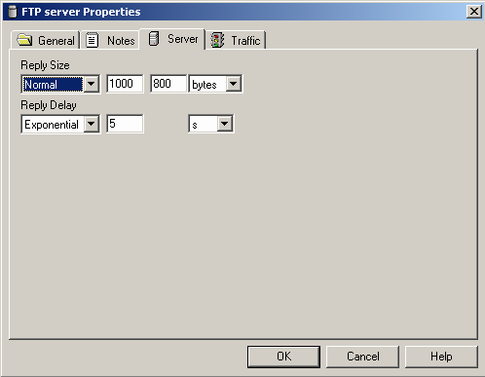

1. По условию задачи размер ответа сервера на запрос (Reply Size) рассчитывается по нормальному закону: мат. ожидание – 1000, дисперсия - 800, размер в байтах. Задержка ответа на запрос (Replay Delay) рассчитывается по экспоненциальному закону, мат. ожидание – 5, время в секундах. Для задания этих параметров выполните действия, описанные в пункте 21, только выберите закладку server:

1. Далее выведем статистику: для сервера - текущую нагрузку (current workload) и количество полученных пакетов; для сегмента 10BASE-2 - процент использования (average utilization). Это можно следующим образом: щелкнув правой клавишей мыши по серверу и вызвав контекстное меню, выберите пункт Statistics:

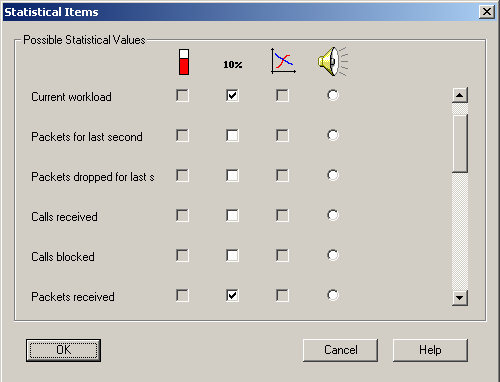

Укажите нужную статистику для вывода:

Аналогично выведем статистику для остальных устройств в соответствии с заданием.

4. Номера заданий:

Задание 1. Построить ЛВС следующей топологии: сегмент №1 построенный на технологии 10BASE-T, состоящий из A РС на базе концентратора фирмы DLink, и сегмент №2 на базе концентратора Fast Ethernet из B РС соединены с помощью коммутатора (SWITCH'а) по технологиям 10BASE-T и 100BASE-TX, соответственно. К коммутатору также подключены 2 сервера: FS1 - по технологии 10BASE-T и FS2 – по технологии 100BASE-TX. Сервер (2) обслуживает траффик F, и H. Рабочие станции сегмента №2 являются клиентами F траффика, Рабочие станции сегмента №1 - клиентами H траффика. Сервер (1) обслуживает J, I, G - клиентов. Рабочие станции сегмента №1 являются J, I -клиентами. Все рабочие станции являются также G-клиентами. Помимо серверов рабочие станции внутри каждого сегмента взаимодействуют друг с другом по трафику Small office peer-to-peer.

1. Размер ответа сервера (1) на запрос (Reply Size) рассчитывается по нормальному закону. Мат. ожидание –1000, дисперсия - 800, размер в байтах. Задержка ответа сервера (1) на запрос (Replay Delay) рассчитывается по экспоненциальному закону, мат. ожидание – 5, время в секундах. Для сервера (2) сохраняются установки по умолчанию.

2. Вывести статистику: Среднюю загрузку для линий подключения серверов (average workload), для серверов - текущую нагрузку (current workload); для концентраторов - процент использования (average utilization).

Задание 2. Построить ЛВС следующей топологии: C рабочих станций (work station) и сервер(1) соединены между собой в FDDI кольцо. FDDI кольцо, в свою очередь, посредством Backbone-маршрутизатора связано с двумя сетями Token Ring, в каждую из которых входит по одному серверу и по D и E рабочих стаций соответственно. Сервер (1) может обслуживать клиентов F и G (рабочие станции FDDI-кольца) и K-приложений (все рабочие станции колец Token Ring). Сервер (2) предоставляет I-услуги. Сервер (3) обслуживает H - клиентов.

Рабочие станции сетей 1-го кольца Token Ring являются I - клиентами. Рабочие станции сетей 2-го кольца Token Ring являются H - клиентами. Кроме этого все рабочие станции являются G-клиентами. Помимо серверов рабочие станции взаимодействуют внутри своих сетей друг с другом по трафику Small office peer-to-peer..

1. Размер ответа сервера (1) на запрос (Reply Size) рассчитывается по нормальному закону. Мат. ожидание – 2048, дисперсия-1024, размер в байтах. Задержка ответа сервера на запрос (Replay Delay) рассчитывается по экспоненциальному закону, мат. ожидание –5, время в секундах.

2. Размер ответа сервера (2) на запрос (Reply Size) рассчитывается по экспоненциальному закону. Мат. ожидание – 512, размер в байтах. Задержка ответа сервера (2) на запрос (Replay Delay) рассчитывается по равномерному закону, мат. ожидание – 1, дисперсия - 0,5, время в секундах.

3. Размер ответа сервера (3) на запрос (Reply Size) рассчитывается по нормальному закону. Мат. ожидание –2048, дисперсия - 512, размер в байтах. Задержка ответа сервера (3) на запрос (Replay Delay) рассчитывается по экспоненциальному закону, мат. ожидание – 2, время в секундах.

4. Вывести следующую статистику: для всех серверов - текущую нагрузку (current workload); для сегментов - процент использования (average utilization).

Задание 3. Построить ЛВС следующей топологии: Имеется сеть Frame Relay. К этой сети с использованием витой пары подключены устройства Frame relay access device – FRAD (1) и (2). К устройству FRAD (1) подключен сегмент Token Ring, куда входит рабочая группа (WG1), C станций и сервер(1). К FRAD(2) подключен сегмент 10BASE-T, в котором находится c сервер(2), D станций и сетевой принтер. Сервер(1) обслуживает I клиентов - рабочую группу и рабочие станции сегмента Token Ring, сервер(2) – клиентов J-приложений и предоставляет K услуги всем станциям. 2 станции сегмента ethernet используют J-приложения. Одна рабочая станция сегмента Token Ring периодически посылает данные на принтер.

1. Размер ответа на запрос (Reply Size) сервера (2) рассчитывается по нормальному закону. Мат. ожидание –1024, дисперсия-768, размер в байтах. Задержка ответа на запрос рассчитывается по экспоненциальному закону, мат. ожидание – 5, время в секундах. Для сервера (1) - установки по умолчанию.

2. Вывести статистику: для серверов - текущую нагрузку (current workload) и количество полученных пакетов; для сегментов - процент использования (average utilization), для FRADов – среднюю нагрузку..

Задание 4. Построить ЛВС следующей топологии: Два компьютера РС1 и РС2 через внешние модемы и телефонную сеть общего пользования PSTN имеют FTP-доступ к серверу, расположенному в локальной сети отдельного здания. Эта ЛВС имеет следующую топологию: B рабочих станций, серверы(FS1) и (FS2), а также сервер удаленного доступа (Access Server) образуют сегмент сети 100Base-TХ на базе коммутатора. К серверу (FS2) подключен принтер. К серверу удаленного доступа подключен внешний модем, имеющий доступ к PSTN, и через сегмент Thick Ethernet - сервер (FS3) и D рабочих станций. Сервер(FS1) может обслуживать F-клиентов и G-клиентов. 2 рабочие станции сегмента Fast Ethernet являются F-клиентами. Остальные являются G-клиентами. Кроме этого, все рабочие станции обращаются на сервер(FS2) за по протоколу K, а локальные станции Thick Ethernet используют H-траффик. Принтер обслуживает все локальные рабочие станции. Помимо серверов локальные рабочие станции взаимодействуют друг с другом по трафику Small office peer-to-peer внутри каждого сегмента. Сервер (FS3) является H и J сервером. Все локальные станции являются H и J клиентами.
