Отметим также, что разные комитеты 802.X задают разный порядок битов при передаче. Например, 802.3 (CSMA/CD) задает порядок LSB, при котором передается сначала наименее значимый бит (младший разряд), 802.5 (token ring) использует обратный порядок - MSB, как и ANSI X3T9.5 - комитет, отвечающий за архитектурные спецификации FDDI. Эти два варианта порядка передачи известны как "little-endian" (канонический) и "big-endian" (неканонический), соответственно. Эта разница в порядке передачи имеет существенное значение для мостов и маршрутизаторов, связывающих различные сети.

Сетевые протоколы.

Сетевой протокол есть формат описания передаваемых сообщений и правила, по которым происходит обмен информацией между двумя или несколькими системами.

TCP/IP (Transmission Control Protocol/Internet Protocol - протокол управления передачей/протокол Internet) известен также, как стек протоколов Internet (Internet Protocol Suite). Данный стек протоколов используется в семействе сетей Internet и для объединения гетерогенных сетей.

IPX/SPX - Internet Packet eXchange/Sequenced Packet eXchange. IPX используется в качестве основного протокола в сетях Novell NetWare для обмена данными между узлами сети и приложениями, работающими на различных узлах. Протокол SPX содержит расширенный по сравнению с IPX набор команд, позволяющий обеспечить более широкие возможности на транспортном уровне. SPX обеспечивает гарантированную доставку пакетов.

NetBEUI - NetBIOS Extended User Interface. Транспортный протокол, используемый Microsoft LAN Manager, Windows for Workgroups, Windows NT и других сетевых ОС.

Сетевой адаптер (Network Interface Card, NIC) - это периферийное устройство компьютера, непосредственно взаимодействующее со средой передачи данных, которая прямо или через другое коммуникационное оборудование связывает его с другими компьютерами. Это устройство решает задачи надежного обмена двоичными данными, представленными соответствующими электромагнитными сигналами, по внешним линиям связи. Как и любой контроллер компьютера, сетевой адаптер работает под управлением драйвера операционной системы и распределение функций между сетевым адаптером и драйвером может изменяться от реализации к реализации.

Сетевой концентратор (HUB). В локальных сетях нашли применение топологии различных типов. Наряду с широко распространенной «шиной» применяются топологии «пассивная звезда» и «дерево». Все типы топологий могут использовать репитеры и пассивные концентраторы для объединения разных сегментов сети. Основное требование к данным топологиям — отсутствие петель (замкнутых контуров).

Если сети на базе спецификаций 10BASE-2 или 10BASE-5 имеют небольшие размеры, то вполне можно обойтись без концентраторов. Но концентраторы обязательно должны применяться для спецификации 10BASE-T, имеющей топологию «пассивная звезда».

Для подключения к сети удаленных групп могут быть использованы концентраторы с дополнительным волоконно-оптическим портом. Существуют три разновидности реализации такого порта:

  • вставляемый в гнездо расширения slide-in-микротрансивер,

  • вставляемый в гнездо разъема AUI навесной микротрансивер,

  • постоянный оптический порт.

Оптические концентраторы применяются в качестве центрального устройства распределенной сети с большим количеством отдельных удаленных рабочих станций и небольших рабочих групп. Порты такого концентратора выполняют функции усилителей и осуществляют полную регенерацию пакетов. Существуют концентраторы с фиксированным количеством подключаемых сегментов, но некоторые типы концентраторов имеют модульную конструкцию, что позволяет гибко подстраиваться к существующим условиям. Чаще всего концентраторы и репитеры представляют собой автономные блоки с отдельным питанием.

Для технологии Fast Ethernet определены два класса концентраторов:

1) Концентраторы первого класса преобразуют приходящие из сегментов сигналы в цифровую форму. И только после этого передают их во все другие сегменты. Это позволяет подключать к таким концентраторам сегменты, выполненные по разным спецификациям: 100BASE-TX, 100BASE-T4 или 100BASE-FX.

2) Концентраторы второго класса производят простое повторение сигналов без преобразования. К такому концентратору можно подключать сегменты только одного типа.

Мосты (bridge) имеют много отличий от повторителей. Повторители передают все пакеты, а мосты только те, которые необходимы. Если пакет не нужно передавать в другой сегмент, он фильтруется. Для мостов существуют многочисленные алгоритмы (правила) передачи и фильтрации пакетов на канальном уровне. Минимальным требованием является фильтрация пакетов по МАС-адресу получателя. Другим важным отличием мостов от повторителей является то, что сегменты, подключенные к повторителю, образуют одну разделяемую среду, а сегменты, подключенные к каждому порту моста, образуют свою среду. Следовательно, мост обеспечивает преимущества как с точки зрения расширения сети, так и обеспечения большей полосы для каждого пользователя. В первых сетях Ethernet использовалась шинная топология на основе коаксиального кабеля, а для расширения сетей применялись 2-портовые повторители или мосты. Технология 10Base-T привела к трансформации топологии сетей от шинной магистрали к организации соединений типа «звезда». Требования к повторителям и мостам для таких сетей существенно изменились по сравнению с простыми двухпортовыми устройствами для сетей с шинной топологией. Современные мосты и повторители представляют собой сложные многопортовые устройства. Мосты позволяют сегментировать сети на меньшие части, в которых общую среду разделяет небольшое число пользователей.

Маршрутизаторы (Router), подобно мостам, также позволяют сегментировать сети на сетевом уровне, фильтруя и пересылая сетевой трафик на основе алгоритмов и правил, существенно отличающихся от тех, что используются мостами. Сегодняшние модульные концентраторы (повторители) обеспечивают организацию нескольких сегментов, каждый из которых предоставляет пользователям отдельную разделяемую среду. Некоторые концентраторы разрешают программным путем разделять порты устройства на независимые сегменты, реализуя тем самым функции моста. Такая возможность называется переключением портов. Переключение портов обеспечивает администратору сети высокую гибкость организации сегментов, позволяя переносить порты из одного сегмента в другой программными средствами. Эта возможность особенно полезна для распределения нагрузки между сегментами сети и снижения расходов, связанных с подобными операциями.

Коммутаторы (Switch) подобно мостам и маршрутизаторам позволяет сегментировать сети. Как и мосты, коммутаторы являются устройствами канального уровня и передают пакеты между портами на основе МАС-адреса получателя, включенного в каждый пакет. Реализация коммутаторов обычно отличается от мостов в части возможности организации одновременных соединений между любыми парами портов устройства, что значительно расширяет суммарную пропускную способность сети.

Трафик

Характеристики трафика

Можно выделить две характеристики трафика — единица данных и способ упаковки этих единиц. Единицей данных может быть: бит, байт, октет, сообщение, блок. Они упаковываются в файлы, пакеты, кадры, ячейки. Они могут также передаваться без упаковки.

Скорость измеряется в единицах данных за единицу времени. Например, пакеты в секунду, байты в секунду, транзакции в минуту и т. д. Скорость также определяет время, требуемое для передачи единицы данных по сети.

Реальный размер передаваемых по сети данных складывается из непосредственно данных и необходимого информационного обрамления, составляющего накладные расходы на передачу. Многие технологии устанавливают ограничения на минимальный и максимальный размеры пакета. Так, например, для технологии Х.25 максимальный размер пакета составляет 4096 байт, а в технологии Frame Relay максимальный размер кадра составляет 8096 байт.

Можно выделить четыре наиболее общие характеристики трафика:

«взрывообразность»,

терпимость к задержкам,

время ответа,

емкость и пропускная способность.

Эти характеристики с учетом маршрутизации, приоритетов, соединений и т. д. как раз и определяют характер работы приложений в сети.

«Взрывообразность» характеризует частоту посылки трафика пользователем. Чем чаще пользователь посылает свои данные в сеть, тем она больше. Пользователь, который посылает данные регулярно, в одном темпе, сводит показатель «взрывообразности» практически к нулю. Этот показатель можно определить отношением максимального (пикового) значения трафика к среднему. Например, если максимальный объем пересылаемых данных в часы пик составляет 100 Мбит/с, а средний объем — 10 кбит/с, показатель «взрывообразности» будет равен 10.

Терпимость к задержкам характеризует реакцию приложений на все виды задержек в сети. Например, приложения, обрабатывающие финансовые транзакции в реальном масштабе времени, не допускают задержек. Большие задержки могут привести к неправильной работе таких приложений.

Приложения сильно различаются по допустимому времени задержки. Есть приложения, работающие в реальном времени (видеоконференции) — там время задержки должно быть крайне малым. С другой стороны, встречаются приложения, терпимые к задержкам в несколько минут или даже часов (электронная почта и пересылка файлов). На рис. 2.3 показано, из чего составляется общее время реакции системы.

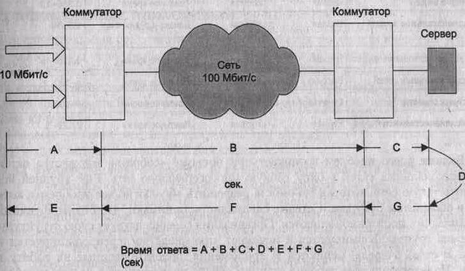

Рис. 2.3. Общее время ответа сети

Понятия емкости и пропускной способности сети связаны между собой, но, по сути, это не одно и то же. Емкость сети — это реальное количество ресурсов, доступных пользователю на определенном пути передачи данных. Пропускная способность сети определяется общим количеством данных, которые могут быть переданы в единицу времени. Емкость сети отличается от пропускной способности сети из-за наличия накладных расходов, которые зависят от способа использования сети. Таблица 2.1 содержит характеристики трафика для различных приложений.

Нет ни пользователей, ни разработчиков, которые не были бы озабочены оптимальностью создаваемой сетевой инфраструктуры. При этом главный вопрос:

будет ли работа сети удовлетворительной по истечении некоторого времени после ее внедрения?

Таблица 2.1. Характеристики трафика разных приложений

Приложение/

Характеристика

Загружен-ность трафика

Терпимость к задержкам

Время ответа

Пропускная

способность,

Мбит/с

Электронная почта

Высокая

Высокая

Регламентируется

0.004-0.20

Передача файлов

Высокая

Высокая

Регламентируется

0.01-600

CAD/CAM-системы

Высокая

Средняя

Близко к РВ

1-100

Обработка транзакций

Высокая

Низкая

Близко к РВ

0.064-1.544

Связь локальных сетей

Высокая

Высокая

Реальное время

4-100

Доступ к серверу

Средняя

Высокая

Реальное время

4-100

Высококачественное аудио

Низкая

Низкая

Реальное время

0.128-1

Больше всего проблем возникает при попытке «собрать» множество одно-функциональных сетей в одну гибкую многосервисную сеть. Еще трудней получить такую сеть, которая бы смогла разрешить абсолютно все проблемы, хотя бы в обозримом будущем. Сетевые специалисты понимают, что бизнес-функции организации постоянно меняются. Организация совершенствует свою структуру, рабочие группы формируются и исчезают, производство перепрофилируется и т.д. В свою очередь, меняются и приложения, ориентированные на работу в сети. Пользовательские рабочие станции сейчас предоставляют услуги по обработке сообщений, видеоинформации, телефонии и т. д.

В этой связи, при создании сети с комбинированными функциями нужно гарантировать необходимый уровень сервиса для каждого приложения. В противном случае пользователи будут вынуждены отказаться от многосервисной сети в пользу старой специализированной сети. Как показывает текущее состояние сети Internet, обработка всего трафика на равных правах приводит к серьезным проблемам, особенно при ограниченной пропускной способности. Некоторые приложения требуют быстрой реакции сети. Поэтому возникла необходимость гарантировать время реакции, пропускную способность сети и подобные параметры. Такая технология была разработана и получила название качество обслуживания (Quality of Service, QoS). Качество обслуживания использует распределение по категориям и назначение приоритетов трафикам, что позволит гарантировать трафику с большим приоритетом лучшие условия передачи через сетевую магистраль, вне зависимости от требований к пропускной способности трафиков менее важных приложений. Технология качества обслуживания может применяться для определения стоимости услуг многосервисной сети. Качество обслуживания позволяет связать стоимость сетевых услуг с сетевой производительностью.

Однако возникает вопрос: какую именно технологию качества обслуживания должен выбрать сетевой специалист? Существует несколько вариантов: организация приоритетных очередей в маршрутизаторах, использование протокола RSVP, применение QoS ATM и т. д. Но следует отметить, что всегда можно отказаться от технологии качества обслуживания. Это можно сделать, например, введя «силовые» методы распределения полосы пропускания и не используя эти методы там, где не нужно. Для выбора конкретной технологии качества обслуживания необходимо провести анализ требований пользователей к качеству обслуживания и рассмотреть возможные альтернативы.
