1. Постановка задач исследования

Объект исследования – реакционно-диффузионная модель КНС для параллельной фильтрации шумов изображения. Обнаружение края, сегментация изображения, шумоподавления и повышение контрастности – все это можно воплотить, используя реакционно-диффузионную систему (в нашем случае используется модель Фитц-Хью-Нагумо).

Предмет исследования является клеточная нейронная сеть из 48 ячеек. Основное ее преимущество эта быстрая обработка массивов информации обусловленная параллельностью обработки: каждой ячейки КНС соответствует отдельный элемент массива для обработки.

В нашем случае КНС состоит из параллельной RC цепи. Также существует нелинейный элемент ячейки Rn .Элемент Rn имеет нелинейную ВАХ. Для получения нелинейного ВАХ применяются различные туннельные диоды и сверхрешетки. Каждая ячейка соединена с другим линейным сопротивлением R.

Исходное состояние проблемы – методика расчета относительной погрешности, заложенная в программу CelNet_04. Ее характерные особенности состоят в том, что используется реакционно-диффузионная модель.

Цель работы – фильтрация гауссово шума изображения используя КНС с реакционно-диффузионной моделью Фитц- Хью -Нагумо в зависимости от параметра тока (Imax) в реакционной части.

Актуальность исследования: исследование поможет уменьшить погрешность преобразования и его характерную длительность. Именно сейчас это пригодится в устройствах обработки изображений, а также для моделирования деятельности нервной системы.

Гипотеза исследования: Предполагается, что при увеличении максимальной силы тока Imax реакционной части КНС, погрешность будет уменьшаться.

Задачи исследования:

Исследовать зависимость погрешности фильтрации шума изображения в наноэлектронной КНС с диффузионно-реакционной моделью Фитц- Хью -Нагумо от максимальной силы тока реакционной части КНС.

Основные параметры:

С=1 Пф

R=10 Ом

N=48 ячеек

Результаты работы:

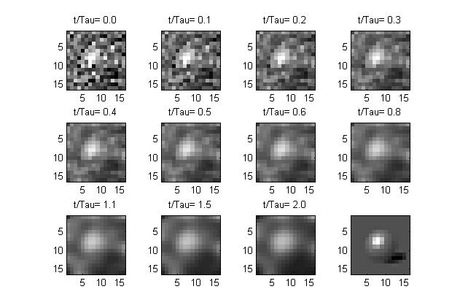

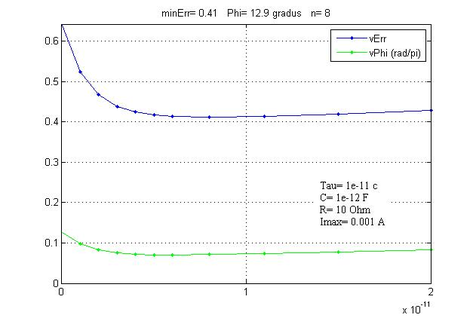

При I_max=1мА

При маленьком значении тока, действие реакционной силы незаметно, поэтому наблюдаемая картина очень размыта из-за действия диффузионной силы. Погрешность преобразования W лежит в пределах .

Отклонение от эталонного изображения сначала уменьшается за счет сглаживания шума, достигает минимума в момент времени t/τ =0.8, а затем растет за счет увеличения размытия.

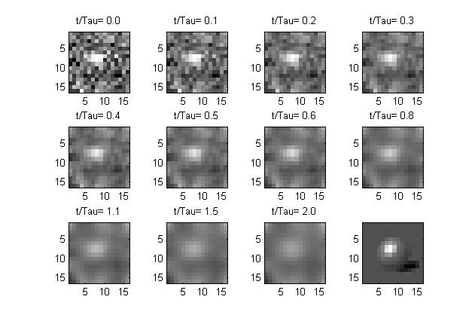

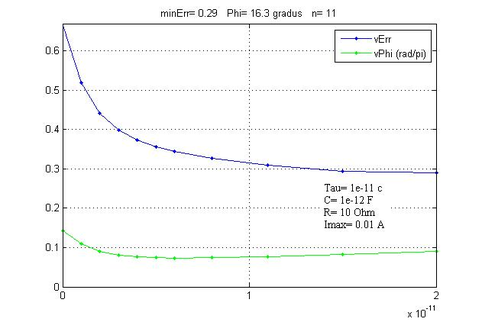

При I_max=10мА

При значении тока 10 мА соотношение действий и реакционной и диффузионной составляющие близки к уравновешению, о чем свидетельствует минимальная погрешность обработки. При данном значении Imax погрешность обработки изображения W падает до при

t/τ =1

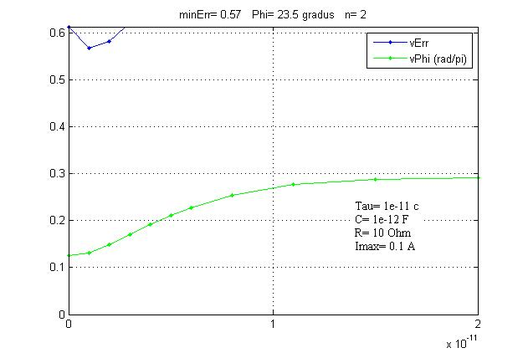

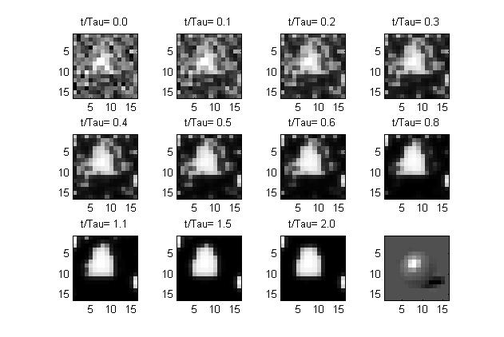

При I_max=100мА

При максимальном значении тока вклад реакционной составляющей становится более заметным. Погрешность преобразование изображения растет и она явно больше чем 0.6: Отклонение от эталонной картины видно из графика.

1. Выводы

Исследована зависимость погрешности фильтрации W от тока I. При увеличении I в диапазоне от 1 до 30 мА, W меняется в диапазоне от 0,29 до 0,41. Это объясняется тем, что с увеличением тока увеличивается реакционное слагаемое, а диффузионное не меняется. При I =10 мА W достигает минимума, это связано с тем, что реакционное слагаемое компенсирует диффузионное. При увеличении или уменьшении I, W будет увеличиваться, связано с преобладанием реакционной или диффузионной составляющей соответственно.

Гипотеза опровергается из- за того, что в ней не учитывается чрезмерное увеличение реакционной силы за счет увеличения Imax.
