= 288 шт

в) расчёт времени, когда установка работала и обрабатывала пластины. Определяется в точение какого времени машина обработала z_ф пластин

= z_ф · = 205· 100 = 20500 с = 20500/3600= 5,69 ч

в) простои:

- всего простои = - = 28800-20500=8300 [c] = 8300/60 = =138,33[мин.] = 138,33/60 = 2,306 ч

- собственные простои по условию задачи отсутствовали ;

- организационно-технические простои:

= = 2,306 ч

е) снижение фактической производительности из-за простоев

- фактическая производительность

= = 25,625 шт./ч

- потери фактической производительности из-за простоев ΔQ_ф/п [шт/ч] определим как отношение невыпущенной продукции

Δz_п = Q_ц ·θ_п [шт] по причине простоев к плановому периоду времени

[шт/c] 60=0,6 [шт/мин]=0,6 60 = 36 шт./ч

= 10,38 шт./ч

д) коэффициент загрузки

=1 – 2,306/8= 0,712

Ответ:

а) потери фактической производительности из-за простоев

= 10,38 шт./ч

б) коэффициент загрузки 0,712

Вопросы для самоконтроля

1. Назовите количественную характеристику технологической машины, определяющую объем выпускаемой продукции.

2. Что такое время рабочего хода установки?

3. На конкретном примере покажите, как определяется время не совмещённых холостых ходов.

4. Перечислите основные показатели производительности технологической машины?

5. Как классифицируются виды простоев технологического оборудования? Назовите их особенности.

6. Что такое собственные простои технологической машины?

7. Определите, к каким видам простоев вакуумной установки может относиться несвоевременная подача полупроводниковых подложек в рабочую зону?

8. Приведите какой-либо пример расчёта собственных потерь установки?

9. Какие данные должен собрать исследователь, чтобы оценить простои оборудования от «внешних» причин?

10. Как рассчитывается фактическая производительность установки?

11. Приведите пример, указав, минимум три варианта исходных данных, необходимых для расчёта фактической производительности.

12. Что характеризует коэффициент использования? В чём его отличие от коэффициента технического использования?

13. При оценке работоспособности установки, какие данные следует собрать, чтобы рассчитать коэффициент использования?

3. НАДЕЖНОСТЬ МАШИН

Надёжность – важнейшая характеристика оборудования и его способность выполнять заданные функции, заключающиеся в выпуске годной продукции, отвечающей техническим условиям (ТУ), в объёмах, обусловленных производственной программой или заданием.

1. Определения

Надёжность - свойство сохранять способность объекта выполнять требуемые функции в данных условиях и при обеспечении внешними ресурсами, а также свойства безотказности и ремонтопригодности при поддержке технического обслуживания (по мотивам ГОСТ 27.002-2009).

Два состояния оборудования: работоспособное и неработоспособное:

- работоспособное состояние (работоспособность) объекта, при котором значения всех параметров, характеризующих способность выполнять заданные функции, соответствуют требованиям нормативно-технической и (или) конструкторской (проектной) документации;

- неработоспособное состояние (неработоспособность) объекта, при котором значение хотя бы одного параметра, характеризующего способность выполнять заданные функции, не соответствует требованиям нормативно-технической и (или) конструкторской (проектной) документации.

- отказ - потеря способности изделия выполнить требуемую функцию (или событие, которое приводит к состоянию неисправности);

• ресурсный отказ – отказ, в результате которого объект достигает предельного состояния в результате предельного значения изнашивания или ухудшений из-за старения («ресурс исчерпан»);

• полный отказ - характеризуется потерей способности изделия выполнять все требуемые функции;

• частичный отказ - характеризуется потерей способности изделия выполнять некоторые, не все требуемые функции;

• постепенный отказ - возникает в результате постепенного изменения значений одного или нескольких параметров объекта;

• скрытый отказ – отказ, не обнаруживаемый визуально или штатными методами и средствами контроля и диагностирования, но выявляемый при проведении технического обслуживания или специальными методами диагностики;

- повреждение - событие, заключающееся в нарушении исправного состояния объекта при сохранении работоспособного состояния

3.2. Показатели надёжности

Надежность является комплексным свойством, которое в зависимости от назначения объекта и условий его применения может включать

безотказность,

долговечность,

ремонтопригодность и

сохраняемость или определенные сочетания этих свойств

3.1.1. Безотказность: способность изделия выполнить требуемую функцию в заданном интервале времени (наработки) при данных условиях:

- наработка: интервал времени, в течение которого изделие находится в состоянии функционирования;

- наработка до отказа: наработка, накопленная от первого использования изделия или от его восстановления до отказа;

- срок службы: продолжительность эксплуатации изделия или ее возобновления после капитального ремонта до наступления предельного состояния.

- вероятность безотказной работы. Функциональная зависимость вероятности безотказной работы Р(t) носит наименование "функция надежности" и математически описывается следующим образом

где N₀ – исходное количество работоспособных объектов (машин, станков, установок), n(t) – количество отказавших объектов за время t.

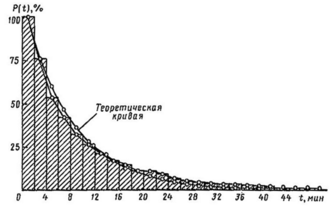

Графическое изображение функции надежности представлено на рисунке.

Для описания функции надёжности используется экспоненциальная зависимость

P(t) = e^-ωt

Рисунок 1 – Вид функции надёжности

Показатели безотказности:

- параметр потока отказов ω. Характеризует интенсивность отказов, как отношение числа отказов за исследуемый период :

[отказ/мин]

- среднее наработка на отказ - это среднее время между отказами.

Правильный ответ – 1 балл

Взаимосвязь параметра потока отказов и средней наработка на отказ выражается соотношением

[мин /отказ]

Правильный ответ – 1 балл

Этапы оценки безотказности при эксплуатации:

Оценка безотказности проводится путем проведения испытаний.

Этапы:

- определение целей испытаний для оценки показателей надёжности при заданных режимах и условиях эксплуатации ;

- разработка плана испытаний;

- сбор и накопление необходимых статистических данных в условиях эксплуатации;

- обработка результатов для получения и прогнозирования искомых параметров и заключение об уровне безотказности исследуемого объекта.

3.1.2. Ремонтопригодность. Показатели ремонтопригодности.

Ремонтопригодность - свойство объекта, заключающееся в приспособленности к поддержанию и восстановлению работоспособного состояния путем технического обслуживания и ремонта

Для оценки ремонтопригодности существует ряд показателей. ГОСТ регламентирует два показателя ремонтопригодности:

- вероятность восстановления работоспособности в заданное время P(t_в) (вероятность того, что время восстановления работоспособного состояния объекта не превысит заданной величины; например, P(1)=0,8 означает, что вероятность восстановления работоспособности в течение 1 ч составляет 80%);

- среднее время восстановления работоспособности

τ_в =

Этапы оценки ремонтопригодности при эксплуатации установки:

Оценка ремонтопригодности проводится поэтапно:

- определение целей испытаний при заданных режимах и условиях эксплуатации и налаженной системы восстановления неисправностей;

- разработка плана испытаний;

- сбор и накопление необходимых статистических данных о времени восстановления работоспособности установки в условиях эксплуатации;

- обработка результатов для получения и прогнозирования искомых параметров и заключение об уровне ремонтопригодности исследуемого объекта.

Комплексные показатели надежности объединяют показатели и безотказности (ω_ц), и ремонтопригодности (τ_в). Комплексным показателем на­дежности является коэффициент технического использования η_тех.

Коэффициент технического использования η_тех отражает взаимную связь и включает в себя интенсивность отказов, исчисляемую в рабочих циклах ω_ц, и быстроту (среднее время τ_в) восстановления работоспособности

Взаимосвязь показателей надежности. Рассмотрим связь интенсивности отказов (ω_ц) и среднего времени восстановления работоспособности (τ_в) с коэффициентом технического использования η_тех.

Для того, чтобы показать эту связь выведем зависимость коэффициента технического использования η_тех от параметров - среднего времени восстановления работоспособности τ_в [мин/отказ] и ω_ц интенсивности отказов, измеренной в циклах ω_ц [отказ/цикл]

где T – время цикла [мин]

3.1.3. Долговечность.

Долговечность – это свойство объекта со­хранять работоспособное состояние до наступления предельного состоя­ния при установленной системе технического обслуживания и ремонта.

Показатели долговечности

Долговечность определяется двумя условиями: физическим либо моральным износом

• Физический износ, измеряемый техническим ресурсом R, суммарное время от начала эксплуатации до предельного состояния.

• Предельное состояние означает невозможность дальнейшей эксплуатации, после чего должен следовать либо восстановительный ремонт, либо замена

• Моральный износ означает несоответствие параметров элемента или системы современным условиям их эксплуатации.

Этапы оценки долговечности при эксплуатации установки:
