Расчет фиксатора

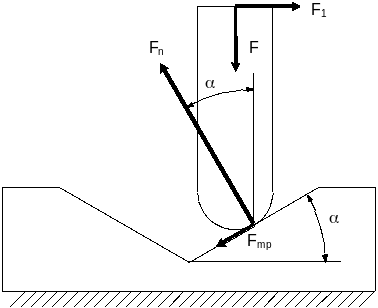

В конструкции используется фиксатор с поступательно перемещающимся штоком. На шток действует сила поджатия пружины F (рис. 5) и сила, вытягивающая шток из впадины F₁. Нам необходимо определить силу поджатия F при F₁=2...4 H.

В рассматриваемом случае сила F₁, выводящая фиксатор, действует горизонтально. Сила F препятствует выводу фиксатора. Сила F_n - сила нормального давления, F_тр - сила трения между рейкой и штоком; F_тр=fF_n. Рассмотрим равновесие штока. Проецируя действующие на него силы на направление силы F, можно записать

Рассмотрим равновесие рейки. Силы F_n и F_тр, действующие на рейку, равны и противоположны силам, приложенным к штоку. Проецируя силы, действующие на рейку, на горизонталь, определяем силу F₁, необходимую для вывода фиксатора из впадины рейки:

где f=tg()=0.03...0.09. Из выведенной формулы получим значение силы F

Для расчета пружины зададимся ее эксплуатационными параметрами F_max=12 H, F_min=0 H, рабочее перемещение x=5 мм. Материал - стальная пружинная проволока [G=8.1 10⁴ МПа (Н/мм²), []=500 МПа (Н/мм²) ].

Ниже приведенный расчет пружины ведется по литературе [1].

Далее задаваясь значениями индекса с=4,6,8,10,12 по номограммам, определяем диаметры проволоки и величины i_p/d и рассчитываем i_d, D,D_н и Н₀ для всех вариантов проектируемой пружины (приняв i_k=1.5, а =1.4) по формулам

Из получившихся вариантов выбираем наиболее подходящий по конструктивным соображениям т. е. вариант № 2.

рис. 4

Расчет динамических характеристик

Динамическими характеристиками ЭМП являются: время разгона и время выбега. Время разгона характеризует готовность ЭМП к работе, а время выбега - время до полной остановки двигателя при снятие напряжения питания. Принимают что время разгона t_р=3 T_эм (при =0.95 _ном).

Электромеханическую постоянную привода T_эм рассчитывают по формуле

где J_пр - приведенный к валу двигателя, который рассчитывается следующим образом (J₁....J₉ были рассчитаны с помощью программы momin-6.exe)

M_п - пусковой момент ЭД;

М_с,пр - уточненный статистический момент, приведенный к валу двигателя (расчет смотри выше);

_ном - угловая скорость вращения вала двигателя равная

Таким образом электромеханическая постоянная будет равна

В результате получаем время разгона равное

Время выбега вала двигателя определяется по формуле

Так как время выбега получилось сравнительно большое то при необходимости в конструкцию прибора, в котором будет использоваться данный ЭМП, надо добавить тормозящее устройство.
