Только в случаях, когда имеющегося пространства хватает лишь для менее, чем 3000 векторов, или при установке на компьютере несоответствующей версии DOS, или когда сам компьютер несовместим с АТ, программа не покажет диалоговое окно, а лишь выдаст короткое сообщение в командной строке DOS.

1. . Main Menu ( Главное меню )

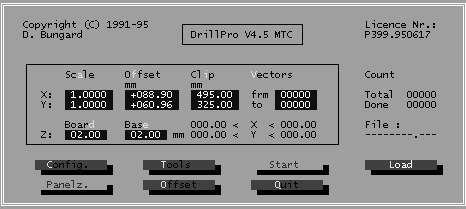

Главное меню - это своеобразная поворотная точка для всей дальнейшего действия программы. Оно позволяет установить все необходимые параметры и предлагает различные клавиши для управления программой (Рис.6).

Рис.6

1. Edit fields ( Поля редактирования )

Поля редактирования размещены в окнах.. Названия столбцов (Scale, Offset, Clip) показывают их назначение. Строки, обозначенные X: и Y: соотносят три первых столбца с обеими главными осями. Два поля, обозначенные from: и to: определяют вектор/отверстие, в которых начинается и заканчивается обработка. Последние два поля в окне определяют толщину платы или базовой пластины.

1. Scale (Масштаб)

Здесь Вы можете выбрать масштабный коэффициент раздельно по осям X и Y. Это бывает необходимо для уменьшения или увеличения размера изображения или для подогнать его под другие, отличающиеся от заранее установленных, единицы координат.

Unit -

Default 1.0000

Minimum 0.0000

Maximum 9.9999

Limits Большие значения могут приводить к координатам, превышаю-

щим возможные диапазоны. См. 4.2.1.3, Clipping

1. Offset (Смещение)

Введите смещения по X и Y от нулевого положения для перемещения нулевой точки изображения в положительном или отрицательном направлении от нулевой точки установки. Это бывает полезно для смещения всех координат для сверления/фрезерования или для подгонки этих координат под смещенное начало координат платы.

Unit mm

Default Зависит от механической настройки станины машины

Minimum X: -495.00

Y: -325.00

Maximum X: +495.00

Y: +325.00

Limits Большие значения могут приводить к координатам, превышаю-

щим возможные диапазоны стола. См. 4.2.1.3, Clipping

Во время сверления/фрезерования десятичные цифры округляют -ся до значений, кратных 1мил.

4.2.1.3.Clip ( Ограничивание )

Clipping ограничивает рабочий диапазон реально используемых координат. Позиция нуля машины и ограничение координат определяют фактическую рабочую зону.

Установки в полях этого параметра независимы от установок смещения. Отверстия или векторы за пределами определяемой ими зоны не будут обрабатываться.

Максимальные значения этого параметра соответствуют максимально возможной рабочей зоне машины, так что при нормальных условиях главные оси (валы) не коснутся механических ограничителей машины.

Unit mm

Default X: 495.00

Y: 325.00

Minimum X: 000.00

Y: 000.00

Maximum X: 495.00

Y: 325.00

Limits Во время сверления/фрезерования десятичные цифры округляют-

ся до значений, кратных 1мил.

Установки параметров Clipping и Offset оцениваются во время процессов сверления / фрезерования. При обнаружении значений, выходящих за установленные пределы, программа реагирует следующим образом:

DRILLING: Отверстия, находящиеся вне заданных пределов, пропускаются.

ROUTING: Все векторы, лежащие частично или полностью вне ограничивающего прямоугольника, а также первый и последний векторы, соответственно выходящий и возвращающийся в ограниченную зону, будут проигнорированы. Фреза будет поднята. Обработка продолжается со следующего вектора, удовлетворяющего условиям параметра Clipping.

Диалоговое окно, показывающее ход работы, обозначено "Clipped..." вместо "Drilling..." или "Routing...".

1. Vectors ( Сверление / фрезерование )

Вы можете задать первое и последнее отверстие/вектор для обработки. Порядок задается файлами сверления или фрезеровки соответственно. Неправильные значения в полях From: или будут заменены 1 или вызовут появление диалогового окна "Input error".

После полной отработки всех координат, предварительное выбранное значение поля From: восстанавливается. Если выполнение операции было прервано, в поле From: появляется номер следующего для обработки отверстия.

Вы можете использовать установки From: и To:, например для того, чтобы просверлить только отверстия, соответствующие одному определенному инструменту. Появляется также возможность повторно просверлить отверстие после повреждения сверла.

Значения:

From: Minimum 0001

Maximum Количество отверстий или 16000

Default 1

To: Minimum Значение From: или 0001

Maximum Количество отверстий или 16000

Default Количество отверстий или 1

1. Board thickness (Толщина платы)

Выберите толщину просверливаемой платы. Это входное значение необходимо программе для определения перемещения по оси Z.

Unit mm

Default 1.5

Minimum 0.0

Maximum зависит от полной длины хода по оси Z

Limits Неправильные входные данные будут забракованы, как только Вы попытаетесь выйти из главного меню. Вы можете переделать файл конфигурации для того, чтобы изменить в нем значения, задаваемые по умолчанию.

1. Base sheet thickness (Толщина базовой пластины)

Выберите толщину базовой пластины. Это входное значение задается исходя из толщины подложки и фактически равно расстоянию от конца сверла в крайнем нижнем положении до стола станка. Оно важно для правильного расчета перемещения по оси Z.

Unit mm

Default 2.0

Minimum 0.5

Maximum зависит от полной длины хода по оси Z

Limits Неправильные входные данные будут забракованы, как только Вы

попытаетесь выйти из главного меню. Вы можете переделать файл конфигурации для того, чтобы изменить в нем значения, задаваемые по умолчанию. Минимальное значение не может быть уменьшено. Необходимо задавать безопасный зазор между вершиной сверла и станиной машины.

1. Info fields ( Информационные поля)

Справа от полей редактирования в главном меню отображается следующая информация:

TOTAL: nnnn

DONE: nnnn

FILE: UNNAMED.???

Поле TOTAL: показывает общее количество отверстий/векторов. DONE: дает количество уже обработанных отверстий/векторов, подсчитанное с момента последнего запуска операции на исполнение.

При запуске программы поле FILE: не заполнено. После загрузки файла в этом поле будет показано его имя. Установки по умолчанию для данного поля могут быть изменены в меню конфигурации.

Ниже полей DRILL From: To: на мониторе показаны максимальные и минимальные координаты, считанные из файла сверления/фрезерования. Отображение этой информации предназначено для определения единиц измерения координат, а также для определения позиции данных по сверлению относительно позиции нуля машины. Первая строка показывает минимальное значение Х (слева) и его максимальное значение (справа). Вторая строчка показывает тоже самое для Y.

Максимальные и минимальные значения как по X, так и по Y независимы. Поэтому вектор с максимальным значением координаты по X в то же время может иметь минимальное или любое другое значение по Y и наоборот. Эти позиции также никак не соотносятся с расположением сверла над платой и не позволяют делать никаких предположений о положении платы на станине машины.

4.2.3. Buttons ( Клавиши )

Главное меню содержит клавиши LOAD, START, OFFSET, TOOLS, CONFIG., PANEL. и QUIT. Части программы, относящиеся к этим клавишам, могут содержать другие подменю. Рабочая последовательность при использовании этих меню описана ниже.

1. LOAD ( Загрузка )

Быстрое включение: ALT+L

Действие: Показывает селектор файлов для загрузки новых файлов сверления/фрезеровки. (Подробнее см. раздел 2 ). Если Вы выйдете из селектора файлов через ALT+С (cancel), то данные в памяти (если они были) останутся неизменными.

Во время загрузки файла программа выдает сообщение: "Reading Drill file, please wait" - "Считывание файла сверления, пожалуйста подождите" или "Reading Rout file, please wait" - "Считывание файла фрезерования, пожалуйста подождите" соответственно. Если в файле заданы неправильные координаты или инструменты, появится предупреждение. Такие ситуации будут описаны ниже, см. раздел "Ошибки файлов".

DRILLING only: В соответствии с тем, что было выбрано в конфигурации, позиции сверления сортируются и набираются в виде извилистых дорожек - серпантинов. Сообщение приходит через несколько секунд.

ROUTING: HP/GL координаты векторов не могут быть рассортированы.

Вслед за этим появляется диалоговое окно, показывающее стол инструментов. Это будет описано в разделе TOOLS - Инструменты. По возвращении в главное меню, производится предварительная установка таких позиций меню, как поле редактирования TO: , информационные поля TOTAL и FILE.

Если во время загрузки происходит ошибка, клавиша старта остается неактивной. В этом случае Вы можете считать другой файл или выйти из программы и проверить файл сверления на наличие в нем ошибок.

1. START ( Запуск )

Быстрое включение: ALT+S

Нажмите эту клавишу для начала выполнения программы. Приводы по всем трем осям будут инициализированы контрольным прогоном. После этого в режиме DRILLING машина перемещается в позицию сверления первого отверстия.

1. Tool change ( Смена инструмента )

П оявляется диалоговое окно, показывающее фактические параметры инструмента (Рис.7). Вставьте инструмент как описано в разделе 2.5 и подтвердите готовность нажатием клавиши READY или остановите дальнейший ход программы клавишей ABORT.

Рис.7

1. Execution ( Выполнение программы )

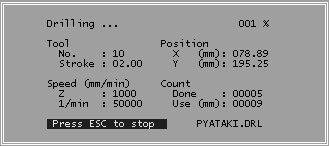

Координаты, считанные из файла, будут преобразованы в шаги в соответствии с установками масштабирования, смещения и ограничения, которые сделаны в главном меню. Фактические координаты, а также общее количество отверстий и число уже обработанных будут показаны на мониторе (Рис.8).

Рис.8

Вы можете в любой момент остановить машину нажатием клавиши ESC. Удерживайте ее нажатой некоторое время, пока не появится сообщение типа "Interrupted... Z axis lift, Spindle Stop" - "Прервано.... Ось Z поднята, Шпиндель остановлен".

Далее можно выбрать остановку - (Abort) или продолжение работы -(Cont). Если Вы выбираете продолжение (Cont), машина перезапускается из последнего положения. ( Если прерывание произошло во время сверления, Вас спросят, следует ли снова просверлить последнее отверстие).

Если Вы подтверждаете остановку, нажимая (Abort), машина из соображений безопасности остается в том положении, которое она занимала в момент прерывания. По возвращении в главное меню текущий номер, относящийся к последней паре координат, появится в окне редактирования DRILL FROM.

Замечание: Время, необходимое для опознания клавиши ESC может быть несколько больше в случае а) медленного компьютера и/или б) высокой частоты вращения сверла. В этих случаях необходимо удерживать ее нажатой немного дольше.

Высокочастотный генератор имеет защиту от перегрузки шпинделя. При возникновении перегрузки машина также будет останавливаться автоматически, на мониторе появится окно предупреждения, аналогичное предыдущему.

Перегрузка шпинделя - это серьезная ситуация, поэтому данное окно не позволяет продолжат работу.
