Приложение 3

Характеристики используемых микросхем.

В курсовой используются микросхемы серии: К555.

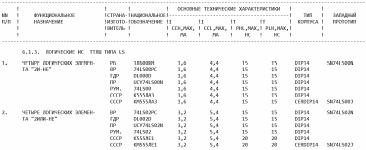

ТИПЫ КОРПУСОВ ИС, ВСТРЕЧАЮЩИEСЯ В ПЕРЕЧНЕ, В СООТВЕТСТВИИ С ПРИНЯТЫМИ ЗА РУБЕЖОМ СОКРАЩЕННЫМИ ОБОЗНАЧЕНИЯМИ.

DIP - ПЛАСТМАССОВЫЙ С ДВУХРЯДНЫМ РАСПОЛОЖЕНИЕМ ВЫВОДОВ

Обозначение используемых мультиплексоров.

Обозначение используемых Элементов Шеффера и Пирса.

К555ЛА3 К555ЛА4 К555ЛЕ1 К555ЛЕ4

Электрические параметры.

К555ЛА3

1 Номинальное напряжение питания 5 В 5 %

2 Выходное напряжение низкого уровня не более 0,4 В

3 Выходное напряжение высокого уровня не менее 2,4 В

4 Напряжение на антизвонном диоде не менее -1,5 В

5 Входной ток низкого уровня не более -1,6 мА

6 Входной ток высокого уровня не более 0,04 мА

7 Входной пробивной ток не более 1 мА

8 Ток короткого замыкания -18...-55 мА

9 Ток потребления при низком уровне выходного напряжения не более 22 мА

10 Ток потребления при высоком уровне выходного напряжения не более 8 мА

11 Потребляемая статическая мощность на один логический элемент не более 3,3 мВт

12 Время задержки распространения при включении не более 15 нс

13 Время задержки распространения при выключении не более 15 нс

К555ЛА4

1 Номинальное напряжение питания 5 В 5 %

2 Выходное напряжение низкого уровня не более 0,4 В

3 Выходное напряжение высокого уровня не менее 2,4 В

4 Напряжение на антизвонном диоде не менее -1,5 В

5 Входной ток низкого уровня не более -1,6 мА

6 Входной ток высокого уровня не более 0,04 мА

7 Входной пробивной ток не более 1 мА

8 Ток короткого замыкания -18...-55 мА

9 Ток потребления при низком уровне выходного напряжения не более 16,5 мА

10 Ток потребления при высоком уровне выходного напряжения не более 6 мА

11 Потребляемая статическая мощность на один логический элемент не более 3,6 мВт

12 Время задержки распространения при включении не более 20 нс

13 Время задержки распространения при выключении не более 22 нс

К555ЛЕ1

1 Номинальное напряжение питания 5 В 5 %

2 Выходное напряжение низкого уровня не более 0,4 В

3 Выходное напряжение высокого уровня не менее 2,4 В

4 Входной ток низкого уровня не более -1,6 мА

5 Входной ток высокого уровня не более 0,04 мА

6 Входной пробивной ток не более 1 мА

7 Ток потребления при низком уровне выходного напряжения не более 27 мА

8 Ток потребления при высоком уровне выходного напряжения не более 16 мА

9 Потребляемая статическая мощность на один логический элемент при низком уровне выходного напряжения не более 7,2 мВт

10 Потребляемая статическая мощность на один логический элемент при высоком уровне выходного напряжения не более 4,2 мВт

К555ЛЕ4

1 Номинальное напряжение питания 5 В 5 %

2 Выходное напряжение низкого уровня не более 0,4 В

3 Выходное напряжение высокого уровня не менее 2,4 В

4 Входной ток низкого уровня не более -1,6 мА

5 Входной ток высокого уровня не более 0,04 мА

6 Входной пробивной ток не более 1 мА

7 Ток потребления при низком уровне выходного напряжения не более 16 мА

8 Ток потребления при высоком уровне выходного напряжения не более 26 мА

9 Потребляемая статическая мощность на один логический элемент не более 36,75 мВт

10 Время задержки распространения при включении не более 15 нс

11 Время задержки распространения при выключении не более 15 нс

К555КП2

1 Номинальное напряжение питания 5 В 5 %

2 Выходное напряжение низкого уровня не более 0,4 В

3 Выходное напряжение высокого уровня не менее 2,4 В

4 Входной ток низкого уровня не более -1,6 мА

5 Входной ток высокого уровня не более 0,04 мА

6 Ток потребления не более 60 мА

7 Потребляемая статическая мощность не более 80 мВт

К555КП7

1 Номинальное напряжение питания 5 В 5 %

2 Выходное напряжение низкого уровня не более 0,4 В

3 Выходное напряжение высокого уровня не менее 2,4 В

4 Входной ток низкого уровня не более -1,6 мА

5 Входной ток высокого уровня не более 0,04 мА

6 Ток потребления не более 48 мА

7 Потребляемая статическая мощность не более 54 мВт

К555КП16

1 Номинальное напряжение питания 5 В 5 %

2 Выходное напряжение низкого уровня не более 0,4 В

3 Выходное напряжение высокого уровня не менее 2,4 В

4 Входной ток низкого уровня не более -1,6 мА

5 Входной ток высокого уровня не более 0,04 мА

6 Ток потребления не более 76 мА

7 Потребляемая статическая мощность не более 100 мВт
