Московский Государственный Технический Университет им. Н.Э.Баумана.

КУРСОВАЯ РАБОТА

по курсу «Элементы управления в АСОИУ».

(VII семестр)

ВАРИАНТ №12

Выполнил: Принял:

Студент гр. ИУ5-XX

______________/ XX / __________________

“______”___________2015 “______”________2015

Москва 2015

Содержание

Техническое задание. 3

1. Произвести синтез ЦУУ на основе двух- и трехвходовых логических элементов Пирса 4

2. Произвести синтез ЦУУ на основе мультиплексоров с 4-мя и 2-мя информационными входами и двухвхдовых логических элементов Шеффера. 7

3. Произвести синтез ЦУУ на основе мультиплексоров с 2-мя и 4-мя информационными входами и двухвхдовых логических элементов Шеффера. 11

4. Произвести синтез ЦУУ на основе двух- и трехвходовых логических элементов Шеффера. 14

5. Произвести синтез ЦУУ на основе мультиплексоров 8-ю информационными входами и двухвходовых логических элементов Пирса 18

6. Спецификация 22

7. Вывод 22

8.Список литературы…………………………………………...……………………………………...22

Техническое задание.

1.Произвести синтез цифрового устройства управления (ЦУУ) в базисах мультиплексоров, логических элементов Шеффера и Пирса в соответствии с заданным вариантом логической функции и управляющих переменных (приложения №1 и №2).

2.Произвести схемотехническое моделирование синтезированных схем ЦУУ с помощью программы Electronics Workbench (EWB).

3.Продемонстрировать работоспособность полученных моделей ЦУУ с индикацией заданных значений логической функции с помощью Word Generator из EWB и результата на выходе схемы с помощью Logic Analyzer и лампочки.

1.

а). На основе двух- и трехвходовых логических элементов Пирса.

б). На основе мультиплексоров с 2-мя и 4-мя (2 варианта) информационными входами и двухвхдовых логических элементов Шеффера.

ЦУУ задано логической функцией от 5-ти двоичных переменных:

Y=(2,4,6,7,8,9,11,14,16,17,18,20,21,23,24,26,27,28,29,30)

Управляющие переменные: X4X2, X3

2.

а). На основе двух- и трехвходовых логических элементов Шеффера.

б). На основе мультиплексоров 8-ю информационными входами и двухвходовых логических элементов Пирса.

ЦУУ задано логической функцией от 6-ти двоичных переменных:

Y=(1,2,3,4,9,10,11,12,17,18,19,20,24,25,29,30,31,32,37,38,39,40,45,46,47,48,53,54,55,56,59,60)

Управляющие переменные: X5X2X1

1. Произвести синтез ЦУУ на основе двух- и трехвходовых логических элементов Пирса

1.1 Табличная форма заданной логической функции.

Табличная форма заданной логической функции, термы которой заданы в виде чисел в десятичной системе счисления, имеет вид:

Y=(2,4,6,7,8,9,11,14,16,17,18,20,21,23,24,26,27,28,29,30)

Таким образом, СДНФ заданной функции имеет вид:

+ + + + + + + + + + + + + + + + + + +

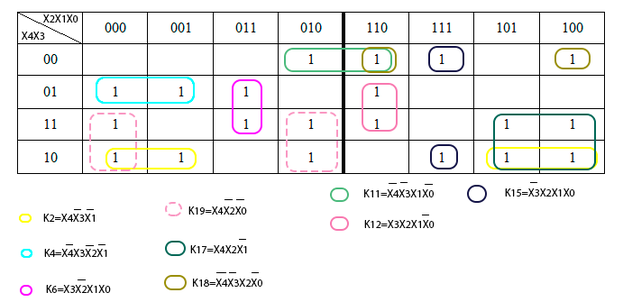

Карта Карно для исходной СДНФ:

Ядро: K2 v K17;

С помощью несложных преобразований получим минимизированную ДНФ, карта Карно для которой выглядит следующим образом:

Таким образом МДНФ:

Для организации схемы на элементах Пирса, необходимо привести функцию к базису ИЛИ-НЕ. Для этого воспользуемся формулой

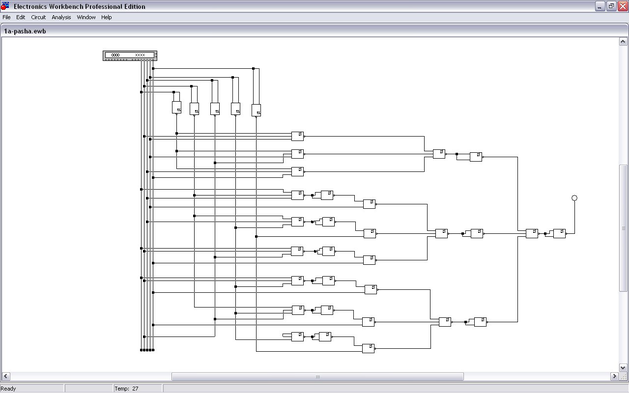

Схема устройства в EWB:

Обоснование выбора серий логических элементов

Микросхемы серии К55 при всех своих преимуществах - высоком быстродействии, обширной номенклатуре, хорошей помехоустойчивости, обладают меньшей потребляемой мощностью – примерно в 5 раз меньше, чем у микросхем серии К155. Именно эта особенность, а также особенности транзисторов: небольшая задержка их выключения и небольшая емкость их p-n переходов, стали решающими при выборе микросхем серии К555. [1], [6]

Двухвходовый логический элемент Пирса

В качестве двухвходового логического элемента Пирса оптимальным выбором будет микросхема К555ЛЕ1. Микросхема представляет собой четыре логических элемента 2ИЛИ-НЕ.

Трехвходовый логический элемент Пирса

В качестве двухвходового логического элемента Пирса оптимальным выбором будет микросхема К555ЛЕ5. Микросхема представляет собой четыре логических элемента 3ИЛИ-НЕ.

Функциональная схема разработанного цифрового управляющего устройства представлена в Приложении.

2. Произвести синтез ЦУУ на основе мультиплексоров с 4-мя и 2-мя информационными входами и двухвхдовых логических элементов Шеффера.

Соответствие информационных входов мультиплексора заданным управляющим переменным: X4X2

Минимизация логических функций после выделения управляющих переменных мультиплексора 1-го уровня.

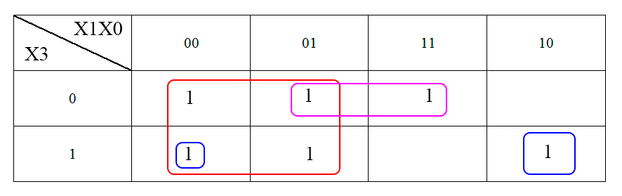

Минимизация логической функции D0

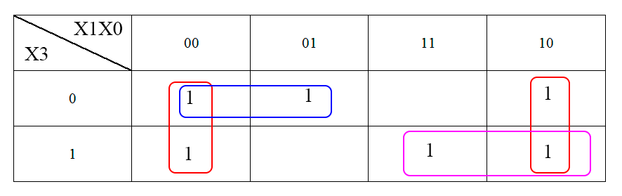

Минимизация логической функции D1

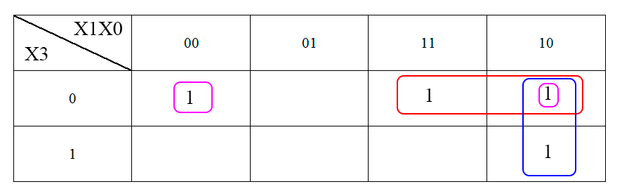

Минимизация логической функции D2

Минимизация логической функции D3

Соответствие информационных входов мультиплексоров 2-го уровня выбранным управляющим переменным: X3

Логические функции, подаваемые на вход D0 мультиплексора 1-го уровня, минимизация и приведение к элементам Шеффера

X3=0

X3=1
