Задание:

Используя директиву .DEF, присвоить РОН имена: day, month, year, начиная с регистра, номер которого соответствует номеру варианта. Записать в эти регистры числа, соответствующие дню, месяцу и году рождения.

Дополнить программу командами арифметического сложения и вычитания (из 1-го семинара) с заданными числами. Результаты выполнения операций поместить в оперативную память используя прямой и косвенный способы адресации.

Текст программы должен содержать подробные комментарии, т.е. указания:

-выполняемого действия;

- содержимого регистров PC (программный счётчик), SP (регистр-указатель стека), SREG (регистр состояния МК);

-РОН, если они содержат операнды.

Листинг:

; Инициализация указателя стека

LDI R25, $5F; Записать в регистр (16-31) младший байт адреса

OUT $3d, R25; Переслать его в регистр УС

LDI R25, $02; Записать старший байт адреса

OUT $3e, R25; Переслать его в регистр УС

; Указатель стека занимает в адресном пространстве регистров ввода/вывода 2 регистра.

; Их адреса: $3d (SPL), $3e (SPH).

;устанавливаем имена регистров

.DEF day=R5

.DEF month=R6

.DEF year1=R7

.DEF year2=R8

;загружаем в регистры данные о дне месяце и годе рождения

LDI r16, 0x13; 19

LDI r17, 0x0b; 11

LDI r18, 0x07; первая часть года

LDI r19, 0xc1; вторая часть года

; обе части из шестнадцатеричной формы числа 1985

LDI r24, 0xc1; вписываем еще раз год рождения для осуществления операции сложения в одно действие

LDI r25, 0x07

ldi r26, 0x00

; Копируем содержимое регистров R16-R19 в регистры R5-R8

MOV day, R16; день: 0001 0011 --> 13

MOV month, R17; месяц: 0000 1011 --> 0b

MOV year1, R18; первая часть года: 0000 0111 --> 07

MOV year2, R19; вторая часть года: 1100 0001 --> c1

; СЛОЖЕНИЕ ГОДА И ДНЯ РОЖДЕНИЯ

; Сложение 2-ух младших разрядов года с числом рождения

ADD R19,R16

; В регистре R19 записывается 1101 0100 --> d4

; Сложение 2-ух старших разрядов года с числом рождения с учетом переноса

ADC R18,R26

; В регистре R18 записывается 0000 0111 --> 07

; сложение в одно действие

ADIW r24,$13

; ВЫЧИТАНИЕ ИЗ ДНЯ РОЖДЕНИЯ МЕСЯЦА РОЖДЕНИЯ.

; Переносим значения дня и месяца рождения в регистры R0,R1

MOV R0, day; день: 0001 0011 --> 13

MOV R1, month; месяц: 0000 1101 --> 0b

SUB R1,R0; В регистр R1 записывается 1000 1000 --> F8

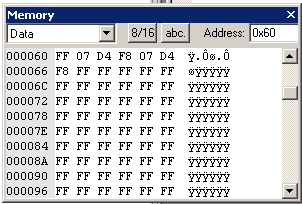

; ПЕРЕНОС РЕЗУЛЬТАТОВ В ОПЕРАТИВНУЮ ПАМЯТЬ.

; Используем прямой способ адресации

STS $0061, R18

;1-ая часть результата сложения: 0000 0111 --> 07

;Записывается в ОЗУ по адресу $0061

STS $0062, R19

;2-ая часть результата сложения: 1101 0100 --> d4

;Записывается в ОЗУ по адресу $0062

STS $0063, R1

;Результат вычитания: 1000 1000 --> F8

;Записывается в ОЗУ по адресу $0063

; Используем обратный способ адресации

CLR R31; Очищаем старший байт Z

LDI R30, $64; Устанавливаем $0064 в младший байт Z

ST Z+,R18

;1-ая часть результата сложения: 0000 0111 --> 07

;Записывается в ОЗУ по адресу $0064

ST Z+,R19

;2-ая часть результата сложения: 1101 0100 --> d4

;Записывается в ОЗУ по адресу $0065

ST Z,R1

;Результат вычитания: 1000 1000 --> F8

;Записывается в ОЗУ по адресу $0066

3
