Задание 1.
Спроектировать комбинационное устройство цифровой электронной техники для автомата управления технологической операцией.
На входы комбинационного устройства поступают входные сигналы от трех датчиков. На выходе формируется выходной сигнал Р, равный 1 при десятичных кодах входных величин 0,1,2, 4. При остальных кодах Р = 0.
1. Представление проектируемого устройства как функционального блока. Проектируемое комбинационное устройство как функциональный блок с указанием входных и выходных сигналов и таблица истинности их связи указаны на рис. 1.
Таблица
истинности
| Х1 | Х2 | Х3 | Р | |
| 0 | 0 | 0 | 0 | 1 |
| 1 | 0 | 0 | 1 | 1 |
| 2 | 0 | 1 | 0 | 1 |
| 3 | 0 | 1 | 1 | 0 |
| 4 | 1 | 0 | 0 | 1 |
| 5 | 1 | 0 | 1 | 0 |
| 6 | 1 | 1 | 0 | 0 |
| 7 | 1 | 1 | 1 | 0 |
Рис. 1
Логическое уравнение, связывающее входные и выходные сигналы в СДНФ, имеет вид
(1)
2.Минимизация логического уравнения. Для выполнения тождественных преобразований, приводящих логическое уравнение в СДНФ к минимизированной дизъюнктивной нормальной форме (ДНФ), используем карту Карно — Вейча.
Используя карту, получим минимизированное логическое уравнение, описывавшее заданную логическую связь между входными и выходными сигналами. Оно оказывается в базисе НЕ, И, ИЛИ:
(2)
Рис. 2
Логическая схема, реализующая полученное минимизированное уравнение, приведена на рис. 3, а. Расчет значений выходных сигналов по минимизированному уравнению представлен на рис. 3, б.
| Логическая схема (а) |
Рис. 3
Расчет Р(Х) (б) |
3. Построение схемы электрической принципиальной.
Выполним схему на основе уравнения в базисе И—НЕ.
Преобразуем минимизированное уравнение, вводя двойную инверсию и пользуясь теоремой де Моргана:
(3)

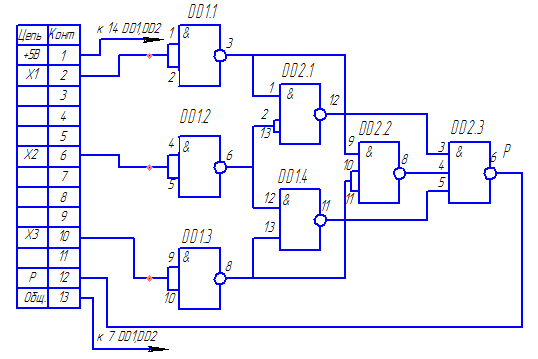

Схема электрическая принципиальная, реализующая преобразованное логическое уравнение в базисе И—НЕ, представлена на рис. 4.
Схема электрическая принципиальная.
Рис. 4
DD1-K155ЛА3 1шт (И-НЕ)
DD2-K155ЛА4 1шт (2И-НЕ)
Х1-соединитель РМ-В
4. Расчет быстродействия комбинационного устройства. Быстродействие проектируемого устройства оценивается временем задержки распространения фронта сигнала от входов до выхода.
В проектируемом устройстве входной сигнал проходит по линии, включающей в себя последовательно соединенные элементы: К155ЛАЗ(1шт) и К155ЛА4(2шт), следовательно, можно записать:
(4)

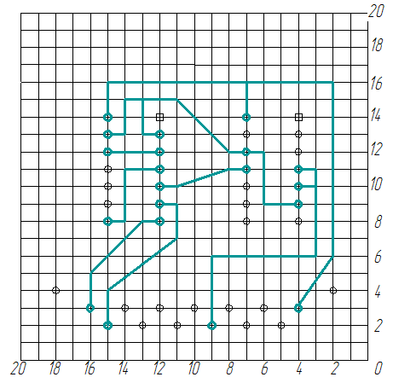

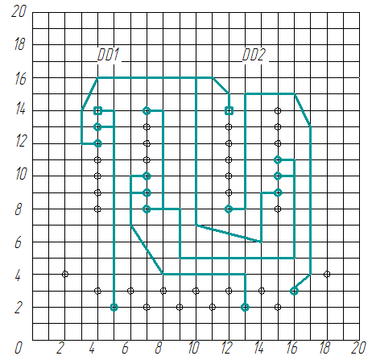

5. Выполнение чертежа печатной платы. Чертеж печатной платы, реализующей схему электрическую принципиальную.
-
Шаг координатной сетки 2,5 мм.
-
Отверстия: 0,8мм 41 шт, 3,0 мм 2 шт.
-
Надписи выполнить травлением, шрифт 2,5 НО.010.007.
