Домашнее задание № 2
по курсу «Цифровая электроника »
на тему «Конструирование счетчика »
Вариант № 3
| Выполнил: студент Бочков С.Д. группа МТ11 –72 Проверил: ст. преподаватель Князькова Т.О. Дата сдачи работы на проверку __________ Оценка_______________________________ |
Москва 2014 г.
Условие :
Последовательность цифр: 4,0,3,6,5,1,7. Триггер – JK.
Задание – сконструировать счетчик.
– младший разряд.
– средний разряд.
– старший разряд.

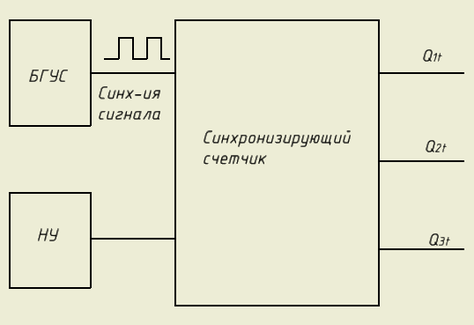

Блок состояния и графического функционирования :
БГУС – блок генерации управляющих сигналов.
НУ – блок установки начальных условий.

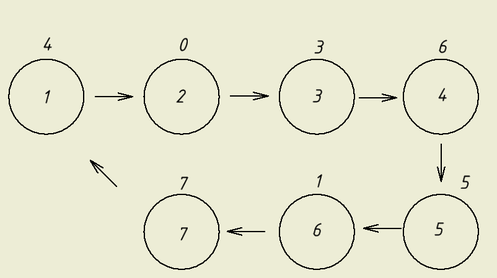

Граф функционирования синхронизирующего счетчика.
Таблица истинности проектируемого 3-хбитового двоичного синхронного счетчика:
| Состояние |
|
|
|
|
|
|
| 4 | 1 | 0 | 0 | 0 | 0 | 0 |
| 0 | 0 | 0 | 0 | 0 | 1 | 1 |
| 3 | 0 | 1 | 1 | 1 | 1 | 0 |
| 6 | 1 | 1 | 0 | 1 | 0 | 1 |
| 5 | 1 | 0 | 1 | 0 | 0 | 1 |
| 1 | 0 | 0 | 1 | 1 | 1 | 1 |
| 7 | 1 | 1 | 1 | 1 | 0 | 0 |
Количество триггеров – 3.
Составим уравнения счетчика в соответствии с СДНФ по таблице истинности:
Упростим полученные уравнения:
Для
|
|
| |
|
| ||
|
| 1 | |
|
| 1 | 1 |
|
| 1 |

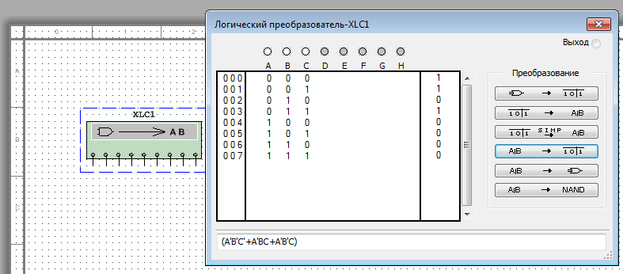

До преобразования в Multisim:

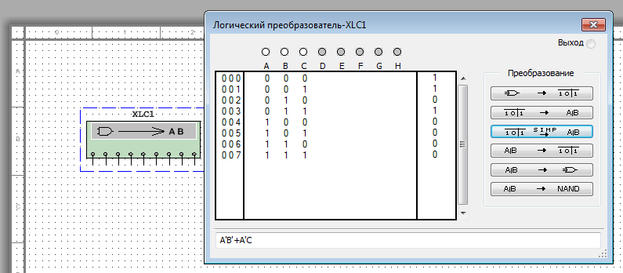

После преобразования:
Следовательно:
Для
|
|
| |
|
| 1 | |
|
| ||
|
| 1 | |
|
| 1 |

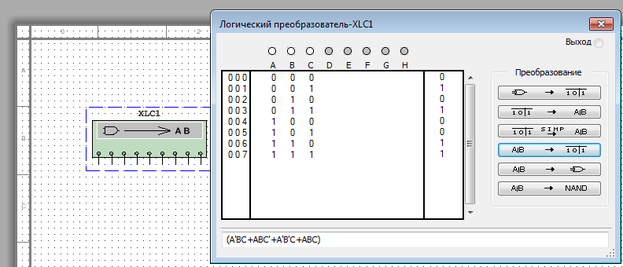

До преобразования в Multisim:

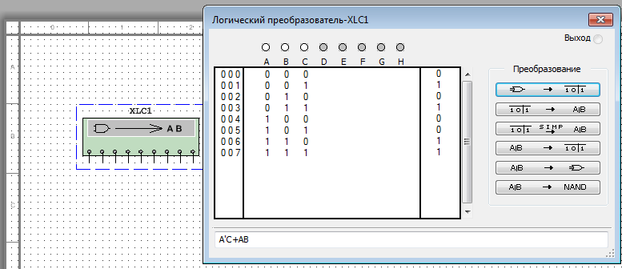

После преобразования:
Следовательно:
Для
|
|
| |
|
| 1 | |
|
| 1 | 1 |
|
| ||
|
| 1 |

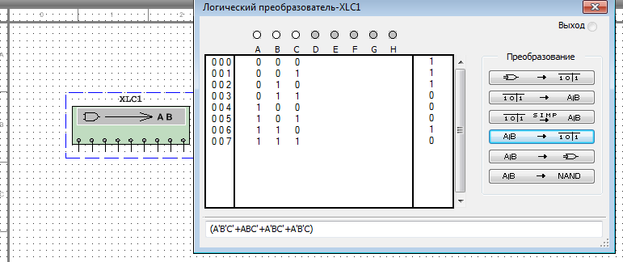

До преобразования в Multisim:
После преобразования:
Следовательно:
Составим характеристическое уравнение JK триггера.
Рассмотрим 3ий триггер:
Получим:
Рассмотрим 2ий триггер:
Получим:
Рассмотрим 1ий триггер:
Получим:
