Домашнее задание по Куркину А.С.

Стойка имеет сечение - тавр.

1) Расчет стойки на прочность:

В соответствии со СНИП (5.25)

-коэффициент условий работы ( табл. 6)

Материал стойки сталь ВСт3сп

-коэффициент надежности по материалу ( п. 3.2* табл. 2)

Силовые факторы в опасном сечении (В)

Принимаем тавр 11 5БТ1, для него

2) Расчет на устойчивость:

По СНИПу (п. 5.27) Расчет на устойчивость внецентренно-сжатых и сжато-изгибаемых элементов постоянного сечения в плоскости действия момента, совпадающей с плоскостью симметрии, следует выполнять по формуле

следует определять для сплошностенчатых стержней по табл. 74 в зависимости от условной гибкости и приведенного относительного эксцентриситета т_еf определяемого по формуле

Находим

Находим

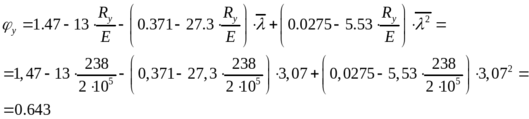

По табл. 73 , номер сечения 11 находим

приведенной относительный эксцентриситет

Теперь по таблице 74 находим

3) Расчет на устойчивость внецентренно-сжатых элементов постоянного сечения из плоскости действия момента при изгибе их в плоскости наибольшей жесткости совпадающей с плоскостью симметрии, следует выполнять по формуле

с- коэффициент, вычисляемый согласно требованиям п. 5.31

Коэффициенты определяют по таблице 10.

Находим

Находим

По п.5.3.

4) Расчет стойки на выносливость.

Опасное сечение в месте соединения балки и стержня. Это сечение соответствует № 7 (Основной металл у конца флангового углового шва в нахлесточном соединении с фланговыми и лобовыми швами) в соответствие со СНИП (табл 32).

- коэффициент учитывающий количество нагружений для 7 группы

- коэффициент учитывающий параметры цикла

Допускаемое напряжение равно:

Балка имеет сечение 2 швеллера

Опасными сечениями в балке являются сечения в т. D и В.

Допускаемое напряжение в сечении в т.В соответствует 7 классу по СНИП

Допускаемое напряжение в сечении в т.D соответствует 1 классу по СНИП

Допускаемое напряжение по условию прочности металла

Находим необходимое

Так как у нас сечение состоит из 2 швеллеров, то найденное мы делим на 2 и по справочнику подбираем нужный швеллер:

Выбираем швеллер № 33

1) Проверяем на прочность балку в сечении D

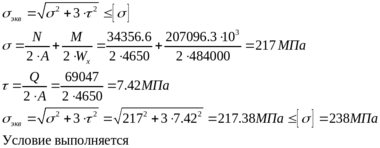

2) Проверяем на прочность балку в сечении В

3) Расчет на общую устойчивость изгибаемых элементов сплошного сечения ( п. 8.4 по СНИП)

Выбранное ранее сечение не выполняло условие

Тогда принимаем швеллер № 40

4) Проверочный расчет на местную устойчивость

Характеристики
