СПОСОБЫ ПОВЫШЕНИЯ КИНЕМАТИЧЕСКОЙ ТОЧНОСТИ ПРИВОДА

Основными способами повышения кинематической точности являются:

1. Повышение точности изготовления и сборки элементов привода. Достигается за счёт применения в техпроцессе более точного оборудования, что сопряжено со значительными материальными затратами.

2. Размещение звеньев кинематической цепи по степеням редукции. Зубчатые пары с наименьшим передаточным отношением i необходимо размещать ближе к ведомому звену. Наименее точные передачи – ближе к ведущему звену (по этой причине звенья настройки следует размещать в начале кинематической цепи).

3. И спользовать корректирующие устройства. На рисунке приведёна схема механизма, корректирующего погрешность шага ходового винта установки «Алмаз-М» для скрайбирования полупроводниковых пластин.

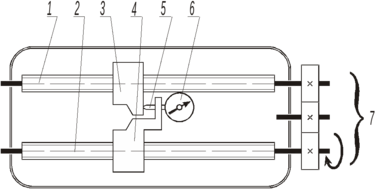

Рис.1. Корректирующий механизм

1 – столик; 2 – ходовой винт; 3 – гайка; 4 – рычаг; 5 – ролик; 6 – корректирующая линейка.

Корректирующая линейка 4 изготавливается для конкретного ходового винта и учитывает его погрешности изготовления.

Измерение погрешностей ходового винта может осуществляться либо оптическим способом (рис.2), либо механическим или электромеханическим (рис.3).

Рис.2. Оптический способ

1 – микроскоп; 2 – шкала; 3 – каретка; 4 – прецизионные гайки; 5 – исследуемый ходовой винт.

Рис.3. Электромеханический способ

1 – исследуемый ходовой винт; 2 – эталонный ходовой винт; 3 и 4 – прецизионные гайки; 5 – наконечник измерителя; 6 – измеритель
