3. Механизм поворота.

Исходные данные

Грузоподъемность

Скорость передвижения м/мин

Коэффициент эквивалентности

Машинное время работы ч

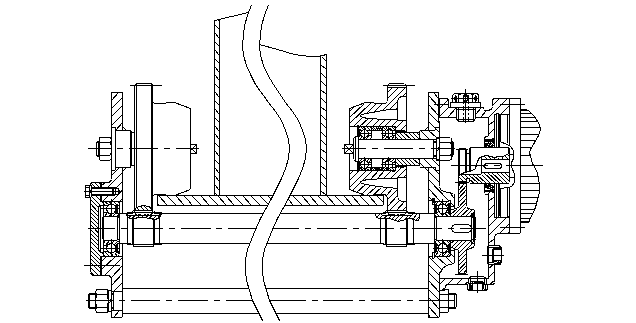

3.1. Схема механизма.

Привод механизма представляет из себя электродвигатель со встроенным тормоз, закрытый одноступенчатый редуктор, открытую зубчатую пару, колесо которой является ребордой колеса тележки. Будем использовать механизм передвижения с четырьмя колесами при этом два сделаем приводными.

3.2 Колеса

Для талей применяют одноребордные колеса с бочкообразным ободом. При точечном начальным контакте для стальных колес предварительный диаметр:

, где — наибольшая нагрузка на колесо.

, где G – вес электротали

Н

Предварительный диаметр колес

мм

принимаем мм

К онтактное напряжение при точечном контакте

, где

– эквивалентная нагрузка,

– коэффициент эквивалентности,

– коэффициент динамичности.

m=0,113 – коэффициент, зависящий от отношения , .

Допускаемое напряжение определяем по формуле

,где

- допускаемое напряжение при наработке N=10⁴ циклов

Наработка колеса

циклов, где

t - машинное время работы, ч; – частота вращения колеса; = 0.85 – коэффициент, учитывающий уменьшение средней частоты вращения в периоды неустановившихся движений.

циклов.

= 289,6 Mпа ,

3.3 Сопротивление передвижению.

Сопротивление передвижению при установившейся скорости и ходовых колесах с ребордами без направляющих роликов, Н

, где

=0,15 – (при материале колес – сталь ) коэффициент трения качения.

Приведенный коэффициент трения f в подшипниках качения принимаем f=0,01 – шариковый подшипник.

Диаметр подшипников колес d=0,2D=20 мм.

Коэффициент k_р, учитывает трение реборд о рельс. k_р=2,5 – механизм с тележкой.

3.4 Двигатель.

Мощность при установившемся движении, кВт

где = 0,93 – КПД при зубчатом редукторе.

Предварительный выбор мощности двигателя:

Выбираем двигатель со встроенным электромагнитным тормозом 4А63B4/12E2У1,2 с мощностью Р_Н=0,06 кВт, n_дв=450 мин^-1,T_max/T_ном=1,6; Т_max.торм=0,3 Нм; исполнение IM 3001 .

Требуемое передаточное отношение привода

Фактическая скорость = м/мин

Скорость приемлема т.к. не превышает допустимую на 10%.

Расчет на нагрев.

Так как двигатель выбираем с учетом ПВ, то специальных расчетов их на нагрев проводить не требуется.

3.5 Редуктор.

Наибольший момент на тихоходном валу редуктора:

Номинальный момент двигателя

m – кратность максимального момента двигателя

Максимальный момент на тихоходном валу закрытой ступени:

— передаточное отношение закрытой пары.

Частота вращения тихоходного вала закрытой ступени:

Расчет закрытой передачи был произведен с помощью ЭВМ. Рассчитан зубчатый цилиндрический одноступенчатый редуктор внешнего зацепления с прямым зубом.
