¦ N ¦ N ¦ Тип ¦Длина ¦ Глубина ¦Расчетное¦Коэфф.¦ ¦

¦ участ-¦ слоя ¦грунта¦участка¦расположения¦сопротив-¦услов.¦ U*gcf*L*f ¦

¦ ка ¦грунта¦ ¦ L ¦центра слоя ¦ление f ¦работы¦ ¦

¦-------+------+------+-------+------------+---------+------+-----------¦

¦ 1 ¦ 1 ¦ 3 ¦ 2.000 ¦ 6.425 ¦ 5.885 ¦ 0.52 ¦ 19.801 ¦

¦ 2 ¦ 1 ¦ 3 ¦ 2.000 ¦ 8.425 ¦ 6.264 ¦ 0.52 ¦ 21.075 ¦

¦ 3 ¦ 1 ¦ 3 ¦ 2.000 ¦ 10.425 ¦ 6.560 ¦ 0.52 ¦ 22.070 ¦

¦ 4 ¦ 1 ¦ 3 ¦ 2.000 ¦ 12.425 ¦ 6.840 ¦ 0.52 ¦ 23.013 ¦

¦ 5 ¦ 1 ¦ 3 ¦ 2.000 ¦ 14.425 ¦ 7.120 ¦ 0.52 ¦ 23.955 ¦

¦ 6 ¦ 1 ¦ 3 ¦ 1.165 ¦ 16.008 ¦ 7.341 ¦ 0.52 ¦ 14.387 ¦

¦-----------------------------------------------------------+-----------¦

¦ Суммарное усилие, воспринимаемое боковой поверхностью сваи¦ 124.301 ¦

+-----------------------------------------------------------+-----------+

Знаком "*" отмечены слои плотных песчаных грунтов, с повышающим коэфф. 1.3

или слои плотных глинистых грунтов, с повышающим коэфф. 1.15

ПРОВЕРКА НА СЖАТИЕ (ВДАВЛИВАНИЕ)

--------------------------------

Козффициент надежности по грунту для сжатия Kg = 1.40

[gcr * R * A + summa(U*Li*gcf*fi)]/Kg*g_odn/g_otv = 147.15 > Nmax = 114.26 [тс]

ПРОВЕРКА ВЫПОЛНЯЕТСЯ . Запас 32.89 тс

ПРОВЕРКА НА ВЫДЕРГИВАНИЕ

------------------------

Козффициент надежности по грунту для выдергивания Kg = 1.65

Козффициент условий работы для выдергивания gc = 0.80

ПРОВЕРКА НЕ ПРОИЗВОДИТСЯ . Выдергивания нет

==============================================================

ПРОВЕРКА УСТОЙЧИВОСТИ ОСНОВАНИЯ , ОКРУЖАЕЩЕГО СВАЮ

( Ограничение давления сваи на грунт по боковой поверхности сваи )

по СП 24.13330.2011

+--------------------------------------------_---------------------------------+

¦ Глубина ¦ N слоя ¦ Давление вдоль моста ¦ Давление поперек моста¦Предель- ¦

¦ располо-¦грунта, в¦-----------------------+-----------------------¦ное зна- ¦

¦ жения ¦ который ¦Тип сочет 0¦Тип сочет 0¦Тип сочет 0¦Тип сочет 0¦ чение ¦

¦ сечения ¦ попадает¦N сочет. 7¦N сочет. 6¦N сочет. 1¦N сочет. 1¦ SIGz ¦

¦ [м] ¦ сечение ¦N сваи 1¦N сваи 1¦N сваи 1¦N сваи 1¦ [тс/м2] ¦

¦ ¦ ¦eta2 0.437¦eta2 0.434¦ ¦ ¦ ¦

¦----------+---------+-----------+-----------+-----------+-----------+---------¦

¦ 5.610 ¦ 1 ¦ 2.451 ¦ 2.512 ¦ 0.435 ¦ 0.435 ¦ 49.404 ¦

¦@ 6.706 ¦ 1 ¦ 3.273 ¦ 3.328 ¦ 0.574 ¦ 0.574 ¦ 58.967 ¦

¦ 6.830 ¦ 1 ¦ 3.292 ¦ 3.344 ¦ 0.577 ¦ 0.577 ¦ 60.048 ¦

¦ 8.050 ¦ 1 ¦ 2.919 ¦ 2.935 ¦ 0.504 ¦ 0.504 ¦ 70.692 ¦

¦ 9.270 ¦ 1 ¦ 1.897 ¦ 1.876 ¦ 0.320 ¦ 0.320 ¦ 81.337 ¦

¦ 10.490 ¦ 1 ¦ 0.777 ¦ 0.732 ¦ 0.123 ¦ 0.123 ¦ 91.981 ¦

¦ 11.710 ¦ 1 ¦ 0.141 ¦ 0.193 ¦ 0.036 ¦ 0.036 ¦ 102.625 ¦

¦ 12.930 ¦ 1 ¦ 0.773 ¦ 0.815 ¦ 0.143 ¦ 0.143 ¦ 113.270 ¦

¦ 14.150 ¦ 1 ¦ 1.242 ¦ 1.266 ¦ 0.219 ¦ 0.219 ¦ 123.914 ¦

¦ 15.370 ¦ 1 ¦ 1.647 ¦ 1.646 ¦ 0.282 ¦ 0.282 ¦ 134.559 ¦

¦ 16.590 ¦ 1 ¦ 1.829 ¦ 1.829 ¦ 0.313 ¦ 0.313 ¦ 145.203 ¦

+--------------------------------+-----------+-----------+---------------------+

ПРОВЕРКА ВЫПОЛНЯЕТСЯ. Запас 46.95 тс/м2

Сейсмические сочетания нагрузок

+--------------------------------------------_---------------------------------+

¦ Глубина ¦ N слоя ¦ Давление вдоль моста ¦ Давление поперек моста¦Предель- ¦

¦ располо-¦грунта, в¦-----------------------+-----------------------¦ное зна- ¦

¦ жения ¦ который ¦Тип сочет 3¦Тип сочет 3¦Тип сочет 3¦Тип сочет 3¦ чение ¦

¦ сечения ¦ попадает¦N сочет. 7¦N сочет. 7¦N сочет. 4¦N сочет. 4¦ SIGz ¦

¦ [м] ¦ сечение ¦N сваи 1¦N сваи 1¦N сваи 1¦N сваи 1¦ [тс/м2] ¦

¦ ¦ ¦eta2 0.486¦eta2 0.486¦ ¦ ¦ ¦

¦----------+---------+-----------+-----------+-----------+-----------+---------¦

¦ 5.610 ¦ 1 ¦ 2.174 ¦ 2.174 ¦ 0.916 ¦ 0.916 ¦ 49.404 ¦

¦@ 6.706 ¦ 1 ¦ 2.941 ¦ 2.941 ¦ 1.202 ¦ 1.202 ¦ 58.967 ¦

¦ 6.830 ¦ 1 ¦ 2.962 ¦ 2.962 ¦ 1.206 ¦ 1.206 ¦ 60.048 ¦

¦ 8.050 ¦ 1 ¦ 2.672 ¦ 2.672 ¦ 1.043 ¦ 1.043 ¦ 70.692 ¦

¦ 9.270 ¦ 1 ¦ 1.783 ¦ 1.783 ¦ 0.651 ¦ 0.651 ¦ 81.337 ¦

¦ 10.490 ¦ 1 ¦ 0.783 ¦ 0.783 ¦ 0.236 ¦ 0.236 ¦ 91.981 ¦

¦ 11.710 ¦ 1 ¦ 0.056 ¦ 0.056 ¦ 0.094 ¦ 0.094 ¦ 102.625 ¦

¦ 12.930 ¦ 1 ¦ 0.651 ¦ 0.651 ¦ 0.309 ¦ 0.309 ¦ 113.270 ¦

¦ 14.150 ¦ 1 ¦ 1.112 ¦ 1.112 ¦ 0.458 ¦ 0.458 ¦ 123.914 ¦

¦ 15.370 ¦ 1 ¦ 1.521 ¦ 1.521 ¦ 0.580 ¦ 0.580 ¦ 134.559 ¦

¦ 16.590 ¦ 1 ¦ 1.690 ¦ 1.690 ¦ 0.645 ¦ 0.645 ¦ 145.203 ¦

+--------------------------------+-----------+-----------+---------------------+

ПРОВЕРКА ВЫПОЛНЯЕТСЯ. Запас 47.23 тс/м2

ПРИМЕЧАНИЯ: 1.Знаками "@" отмечены проверки на глубинах, указанных

в СП 24.13330.2011 (определяющие проверки)

2.Значения давлений сваи на грунт в таблице приведены

деленными на коэффициент eta2=(Mc+Mt)/(K_n*Mc+Mt)

ф.(В.8) Прилож."В" СП 24.13330.2011, где K_n= 2.500

3.При вычислении предельного давления отсчет глубины Z

производится от ПОВЕРХНОСТИ ГРУНТА.

==============================================================

================================================================================

====================== СВОДНАЯ ТАБЛИЦА ПРОВЕРОК ФУНДАМЕНТА =====================

================================================================================

Отметка подошвы фундамента (ростверка): 4.983 м

Отметка подошвы свай: -7.212 м, Полная длина свай: 12.200 м

------- Проверка несущей способности основания как условного массивного -------

| |

| ВЫПОЛНЯЕТСЯ. Запас 29.83 т/м2 |

|------------------------------------------------------------------------------|

---------------------- Проверка подстилающих слоев грунта ----------------------

| |

| НЕ ТРЕБУЕТСЯ. |

|------------------------------------------------------------------------------|

------------------- Проверки свай на вертикальные воздействия -------------------

| |

| Вдавливание: ВЫПОЛНЯЕТСЯ Запас 32.89 |

| Выдергивание: Выдергивания нет |

|------------------------------------------------------------------------------|

------------ Проверка давления сваи на грунт по боковой поверхности ------------

| |

| Запас 46.95 тс/м2 |

|------------------------------------------------------------------------------|

Приложение В

Схема бурового станка Bauer BG 24 представлена на рис. П. В 1

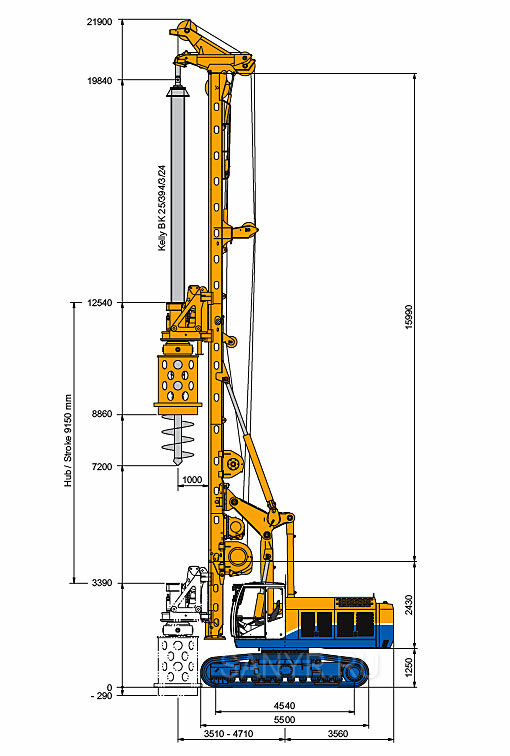

Рисунок П. В 1 - Буровой станок Bauer BG 24

Технические характеристики бурового станка Bauer BG 24 представлены в табл. П. В 1

Таблица П. В 1 - Технические характеристики бурового станка Bauer BG 24

Приложение Г

Схема крана ДЭК-251 представлена на рис. П. Г 1

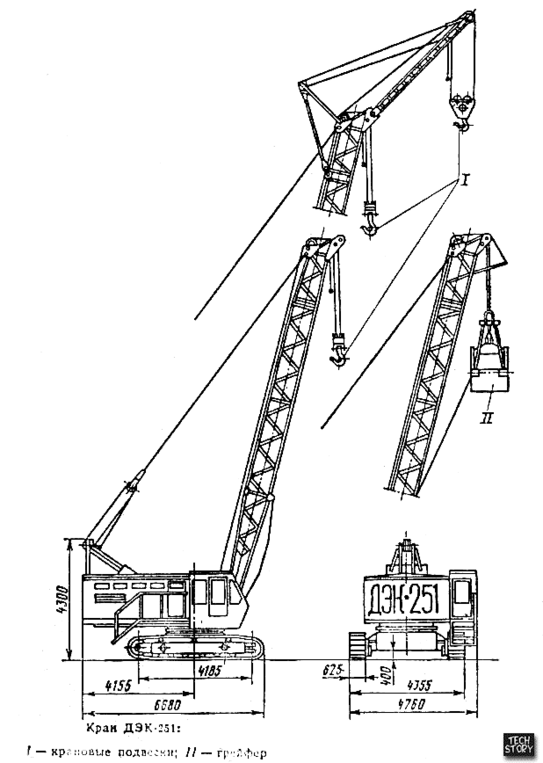

Рисунок П. Г 1 – Кран ДЭК-251

Технические характеристики крана ДЭК-251 представлены в табл. П. Г 1

Таблица П. Г 1 - Технические характеристики крана ДЭК-251

Приложение Д

Схема крана ДЭК-631 представлена на рис. П. Д 1

Рисунок П. Д 1 – Кран ДЭК-631

Технические характеристики крана ДЭК-631 представлены в табл. П. Д 1

Таблица П. Г 1 - Технические характеристики крана ДЭК-251

Приложение Е

Схема автобетононасоса “Schwing 24 Х” представлена на рис. П. Е 1

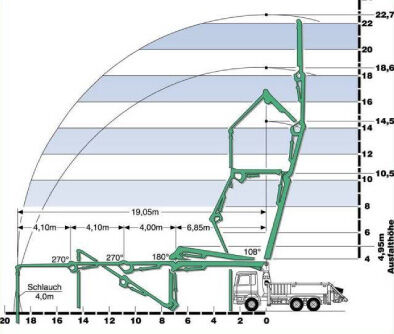

Рисунок П. Е 1 – Автобетононасос “Schwing 24 Х”

Технические характеристики автобетононасоса “Schwing 24 Х” представлены в табл. П. Е 1

Таблица П. Е 1 - Технические характеристики автобетононасоса “Schwing 24 Х”

Приложение Ж

Схема автобетоносмесителя КамАЗ-581462 представлена на рис. П. Ж 1

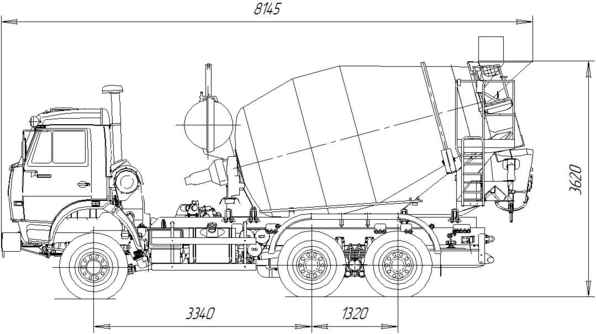

Рисунок П. Ж 1 – Автобетоносмесителя КамАЗ-581462

Технические характеристики автобетоносмесителя КамАЗ-581462 представлены в табл. П. Ж 1

Таблица П. Ж 1 - Технические характеристики автобетоносмесителя КамАЗ-581462

Приложение З

Схема самосвала КамАЗ 65222 представлена на рис. П. З 1

Характеристики
