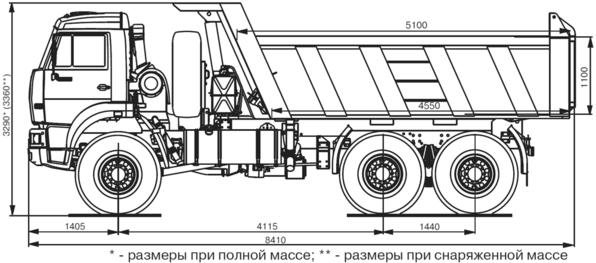

Рисунок П. З 1 – Самосвала КамАЗ 65222
Технические характеристики самосвала КамАЗ 65222 представлены в табл. П. З 1
Таблица П. З 1 - Технические характеристики самосвала КамАЗ 65222
Технические данные | Единицы измерения | Величина |
Колесная формула | - | 6х6 |
Снаряженная масса нагрузка на передний мост нагрузка на заднюю тележку | т | 14350 5,85 8 |
Грузоподъемность | т | 13 |
Полная масса | т | 27,5 |
Объем платформы | м3 | 12 |
Угол подъема платформы | град | 50 |
Базовое шасси | - | КамАЗ 65222 |
Мощность двигателя | кВт | 360 |
Приложение И
Схема экскаватора Komatsu PC200 представлена на рис. П. И 1
Рисунок П. И 1 – Экскаватор Komatsu PC200
Технические характеристики экскаватора Komatsu PC200 представлены в табл. П. И 1
Таблица П. И 1 - Технические характеристики экскаватора Komatsu PC200
Технические данные | Единицы измерения | Величина |
Эксплуатационная масса | т | 20,1 |
Объем ковша | м3 | 0,8 |
Глубина копания | м | 6,62 |
Эксплуатационная мощность | кВт | 27,5 |
Длина x Высота x Ширина | мм | 9425х2970х2800 |
Радиус поворота | мм | 2750 |
Приложение К
Схема бульдозера Komatsu D65 представлена на рис. П. К 1

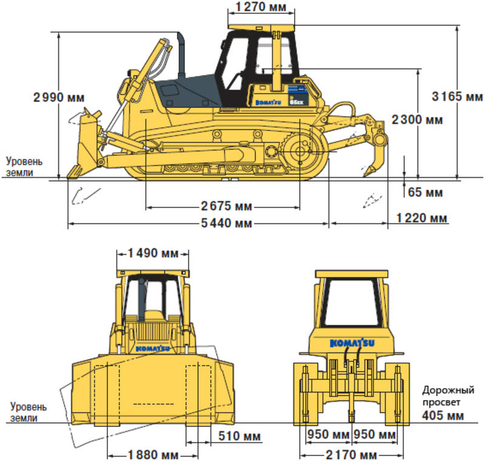

Рисунок П. К 1 – Бульдозер Komatsu D65
Технические характеристики бульдозера Komatsu D65 представлены в табл. П. К 1
Таблица П. К 1 - Технические характеристики бульдозера Komatsu D65
Технические данные | Единицы измерения | Величина |
Эксплуатационная масса | т | 19,78 |
Объем отвала | м3 | 3,89 |
Ширина отвала | см | 340 |
Эксплуатационная мощность | кВт | 155 |
Максимальная высота подъема ковша | см | 110 |
Наибольшая глубина погружения ковша | см | 50 |
Ширина колеи | см | 188 |
Приложение Л
Схема прицепа тяжеловоза ПТ-75 представлена на рис. П. Л 1

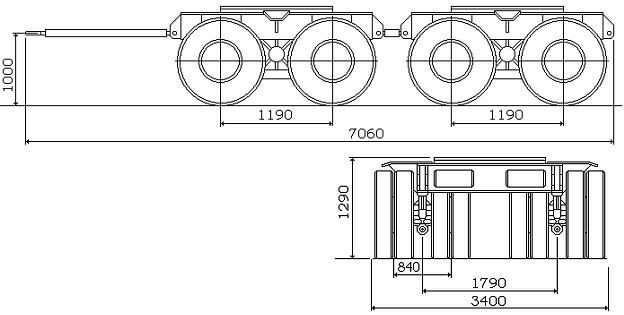

Рисунок П. Л 1 – Прицеп тяжеловоз ПТ-75
Технические характеристики прицепа тяжеловоза ПТ-75 представлены в табл. П. Л 1
Таблица П. Л 1 - Технические характеристики прицепа тяжеловоза ПТ-75
Технические данные | Единицы измерения | Величина |
Грузоподъемность | т | 60 |
Длина перевозимых балок | м | 33 |
Погрузочная высота | мм | 1290 |
Габаритные размеры длина ширина высота | мм | 10700 3250 2090 |
Количество колес | шт | 32 |
Полная масса транспортного средства | т | 66 |
Приложение М
Схема путеукладочного крана УК-25/9-18 представлена на рис. П. М 1

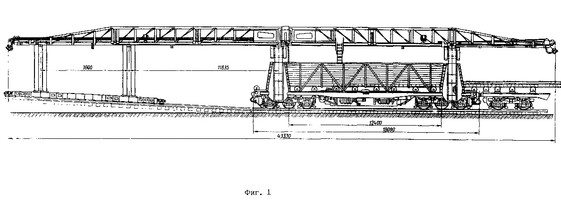

Рисунок П. М 1 – Путеукладочный кран УК-25/9-18
Технические характеристики путеукладочного крана УК-25/9-18 представлены в табл. П. М 1
Таблица П. М 1 - Технические характеристики путеукладочного крана УК-25/9-18
Технические данные | Единицы измерения | Величина |
Ширина колеи | мм | 1520 |
Производительность | м/ч | 750 |
Грузоподъемность крана | т | 18 |
Длина укладываемого звена | м | 25 |
Грузоподъемность платформы | т | 40 |
Количество звеньев в пакете | шт | 4 |
Скорость передвижения своим ходом в составе поезда | км/ч | 20 80 |
Сипа тяги при трогании на площадке | кН | 87 |
База платформы | мм | 12400 |
Марка дизеля | - | У1Д6-С4 |
Мощность | э. л. с | 2x165 |
Тип генератора | - | П-111П |
Мощность | кВт | 2х100 |
Приложение Н
Схема платформы с унифицированным съемным оборудованием УСО представлена на рис. П. Н 1

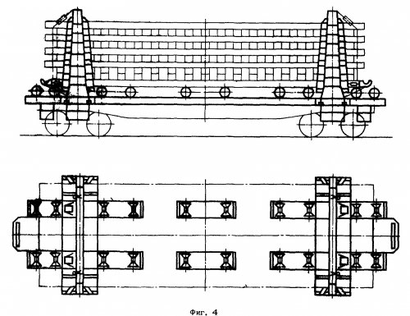

Рисунок П. Н 1 – Платформа с унифицированным съемным оборудованием УСО
Технические характеристики платформы с унифицированным съемным оборудованием УСО представлены в табл. П. Н 1
Таблица П. Н 1 - Технические характеристики платформы с унифицированным съемным оборудованием УСО
Технические данные | Единицы измерения | Величина |
Ширина колеи | мм | 1520 |
Скорость перетягивания пакетов | км/ч | 3,6 |
Время закрепления пакета | чел./мин | 3-4 |
Транспортная скорость в составе поезда | км/ч | 70 |
Грузоподъемность платформы | т | 40 |
Количество звеньев в пакете | шт | 4 |
Скорость передвижения своим ходом в составе поезда | км/ч | 70 |
Количество звеньев, транспортируемых в одном пакете рельсов типа Р65 | шт | 4-7 |
Приложение О
Расчет строповки пролетного строения
Рисунок П. О 1 – Строповка пролетного строения
Расчет строп ведется на два крана
Определяются расчетные усилия в каждой ветви
,
– вес пролётного строения;
– угол наклона строп,
;
– количество ветвей в стропах,
;
– коэффициент запаса, k=8 при обвязке до 50т;
– разрывное усилие, кН.
.
Вывод: условие выполняется, применяем канат стальной диаметром 42 мм ГОСТ2688-80 трос грузовой двойной свивки типа ЛК-Р.
Приложение П
Шаровая сегментная линейно подвижная опорная часть представлена на рис. П. П 1

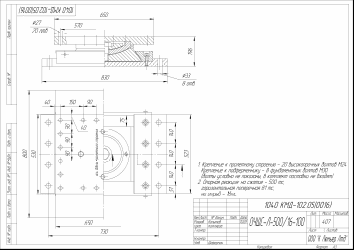

Рисунок П. П 1 - Шаровая сегментная линейно подвижная опорная часть
Шаровая сегментная неподвижная опорная часть представлена на рис. П. П 2
Рисунок П. П 2 - Шаровая сегментная неподвижная опорная часть
СПИСОК ЧЕРТЕЖЕЙ
Лист 1: Фасад и план моста до реконструкции.
Лист 2: Вариант 1, Вариант 2, Вариант 3.
Лист 3: Вариант 4, Вариант 5, Технико-экономическое сравнение вариантов.
Лист 4: Вариант 4, План моста, расположение буронабивных столбов.
Лист 5: Конструирование промежуточной опоры. Армирование буронабивного столба.
Лист 6: Армирование оголовка и ростверка промежуточной опоры.
Лист 7: Конструирование береговой опоры. Армирование буронабивного столба.
Лист 8: Армирование ростверка устоя.
Лист 9: Проект производства работ по сооружению опоры.
Лист 10: Проект производства работ по сооружению опоры.
Лист 11: Проект производства работ по монтажу пролетных строений.
Лист 12: Проект производства работ по монтажу пролетных строений.
Лист 13: Строительная площадка.
Лист 14: Календарный график производства работ.
